USB外接电源与锂电池自动切换电路-KIA MOS管

当我们的(de)电路既可以由(you)外部USB电源供(gong)电，也(ye)可以由(you)锂电池供(gong)电时，我们需要进行如下的(de)逻辑设置：

外部电(dian)源(yuan)供电(dian)时，断掉锂(li)电(dian)池的供电(dian)；

断开外部供(gong)电时(shi)，由锂电池供(gong)电。

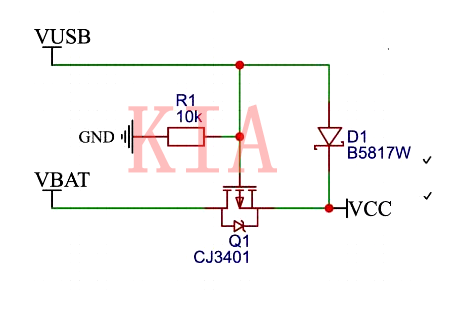

下面是在(zai)设计电(dian)路(lu)时所(suo)使用的电(dian)路(lu)：

USB 电源锂电池电路

电路说明

当VUSB是(shi)USB供电时，MOS管不(bu)导通，VCC等于VUSB减去二极管D1的压减；当VUSB断(duan)开(kai)时，MOS管导通，由VBAT供电，实现自动切换。

原理分析

这里以(yi)VUSB为(wei)5V USB供电，VBAT为(wei)4.2V锂(li)电池供电为(wei)例分析(xi)：

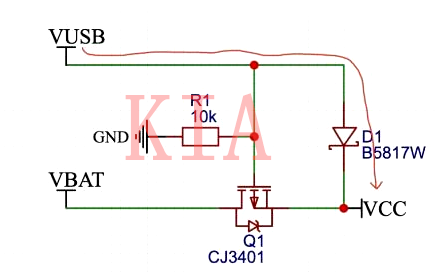

1、当VUSB为5V时，PMOS G端电压为5V，PMOS不导(dao)通，电压经过D1直(zhi)接(jie)到VCC。

USB 电源锂电池电路

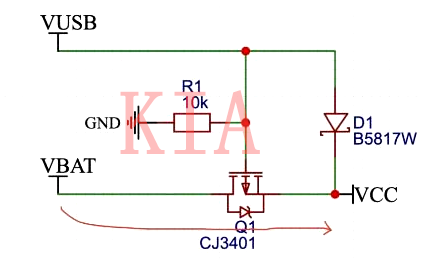

2、VUSB断开(kai)之(zhi)后，PMOS的G端(duan)电压由(you)R1下(xia)拉到(dao)GND，PMOS导通(tong)，VCC由(you)VBAT供电。

USB 电源锂电池电路

这个(ge)电路(lu)为什么MOS管(guan)能导(dao)(dao)通，这里(li)简(jian)单描述一(yi)下，这个(ge)电路(lu)的巧妙之(zhi)处正是应用了(le)MOS管(guan)寄生(sheng)(sheng)二极管(guan)的存在(zai)，MOS管(guan)未导(dao)(dao)通之(zhi)前，S端(duan)电压变为VBAT-0.7V，这样(yang)S端(duan)电压肯定比G端(duan)电压高，所以(yi)PMOS导(dao)(dao)通，导(dao)(dao)通之(zhi)后(hou)，寄生(sheng)(sheng)二极管(guan)短路(lu)，不再起作用。

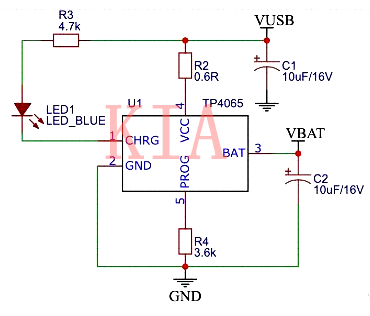

3、实际工作中，我们肯定希望在USB端通电(dian)的情(qing)况(kuang)下能给电(dian)池充电(dian)，这里简单(dan)加一个(ge)充电(dian)电(dian)路(lu)(lu)(lu)就可以了，这样，整(zheng)个(ge)电(dian)路(lu)(lu)(lu)既可以切断锂电(dian)池供电(dian)，还可以给锂电(dian)池充电(dian)。此电(dian)路(lu)(lu)(lu)应用(yong)于量(liang)产电(dian)路(lu)(lu)(lu)，大家消化之后测(ce)试(shi)通过就可以直接用(yong)了。

USB 电源锂电池电路
