输入输出分析

1.什么是输(shu)(shu)入，什么是输(shu)(shu)出？

判断输(shu)(shu)入和(he)输(shu)(shu)出(chu)端和(he)电流方(fang)向是没有关系的。

接受外界信号改变(bian)的一(yi)端是(shi)输(shu)入(ru)端。由输(shu)入(ru)端引起(qi)的变(bian)化(hua)，就可(ke)以叫(jiao)做输(shu)出。

例如：传感(gan)器要接受信号，可以说(shuo)传感(gan)器是输入端。但是PLC要读(du)取传感(gan)器的(de)电平，此时(shi)传感器输出的信号相对(dui)于PLC，就叫输出端。

2.什(shen)(shen)么是NPN,什(shen)(shen)么是PNP?

输入输出 PNP NPN

一般说NPN，PNP指(zhi)的(de)是输出类(lei)型。

传感器分NPN型和(he)PNP型：一般(ban)三(san)级管指的(de)都(dou)是(shi)共射基模式,集(ji)电(dian)极输出(chu)。

导通(tong)情况(kuang)下(xia)（集(ji)电(dian)(dian)极与发射极），NPN 集(ji)电(dian)(dian)级 0v电(dian)(dian)压(ya)， PNP集(ji)电(dian)(dian)极24V电(dian)(dian)压(ya)。

总(zong)结：

NPN型只能输(shu)出0V,公共端接(jie)24 V

PNP型只能输出24V,公共端接(jie)0V。

PNP、NPN分析

1、区别

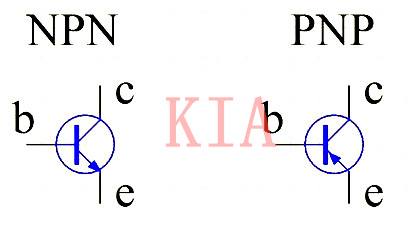

NPN 是用 B→E 的电(dian)(dian)流（IB）控(kong)制 C→E 的电(dian)(dian)流（IC），E极电(dian)(dian)位(wei)最低(di)，且正常放大时通常C极电(dian)(dian)位(wei)最高，即 VC > VB > VE

PNP 是用 E→B 的电流（IB）控制 E→C 的电流（IC），E极电位最高，且(qie)正常放(fang)大时通常C极电位最低，即(ji) VC < VB < VE

如今流(liu)行的电路图画法，"阳上(shang)阴下”，也就是“正电源(yuan)在上(shang)负电源(yuan)在下”。

那NPN电路(lu)中，E 最(zui)终(zhong)都(dou)是(shi)接(jie)到地板(ban)（直(zhi)接(jie)或(huo)间接(jie)），C 最(zui)终(zhong)都(dou)是(shi)接(jie)到天(tian)花(hua)板(ban)（直(zhi)接(jie)或(huo)间接(jie)）。PNP电路(lu)则(ze)相反，C 最(zui)终(zhong)都(dou)是(shi)接(jie)到地板(ban)（直(zhi)接(jie)或(huo)间接(jie)），E 最(zui)终(zhong)都(dou)是(shi)接(jie)到天(tian)花(hua)板(ban)（直(zhi)接(jie)或(huo)间接(jie)）。

对于(yu)共射组态，可(ke)(ke)以粗略理解为把VE当(dang)作“固定”参考点，通过控制VB来控制VBE（VBE=VB-VE），从而控制IB，并进一步控制IC（从电位更高的地方流进C极，也可(ke)(ke)以把C极看作朝上(shang)的进水(shui)的漏斗）。

2、作为(wei)开(kai)关(guan)的(de)常用方(fang)式(shi)

三(san)极管做开(kai)关时，工作(zuo)在截止和饱和两个状态；

一(yi)般是通过(guo)控(kong)(kong)制(zhi)(zhi)三极(ji)管的基极(ji)电压Ub来控(kong)(kong)制(zhi)(zhi)三极(ji)管的导(dao)通与断(duan)开；

对(dui)于NPN来说(shuo)，使Ube<Uon，三(san)极管(guan)断开(kai)，Ube>Uon，三(san)极管(guan)导通(tong)，（基极电位高于射(she)级点位一定值的时候导通(tong)）其(qi)中一般(ban)Ue接(jie)地，则(ze)只需控制(zhi)Ub,使Ub>Uon即可(ke)使之导通(tong)；

对(dui)于PNP来说，使(shi)Ueb<Uon，三(san)极管断开，Ueb>Uon，三(san)极管导通，（基极电位低于射级(ji)点位一定值的时(shi)候导通）其中一般Uc接(jie)地，所以(yi)要(yao)(yao)使(shi)三(san)极管导通既要(yao)(yao)控(kong)制Ue又要(yao)(yao)控(kong)制Ub使(shi)Ueb>Uon才行。

所以一(yi)般是Ue为某个固定电压(ya)值，只通(tong)过控制Ub来就可以控制三极管的导通(tong)与断开(kai)。

三(san)极管导通(tong)与否一般看(kan)基极电位和射极电位的(de)电压(ya)差，所(suo)(suo)以(yi)要保证射击(ji)的(de)电压(ya)的(de)状态是(shi)确定(ding)的(de)，所(suo)(suo)以(yi)在使(shi)用的(de)时候一般射级接(jie)(jie)GND(NPN),或者接(jie)(jie)VCC(PNP)。

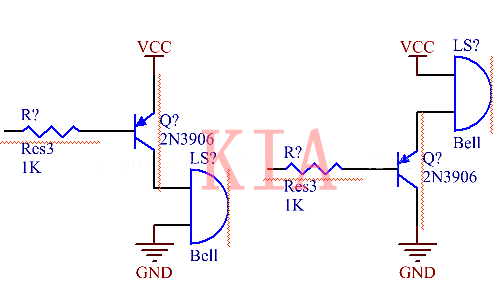

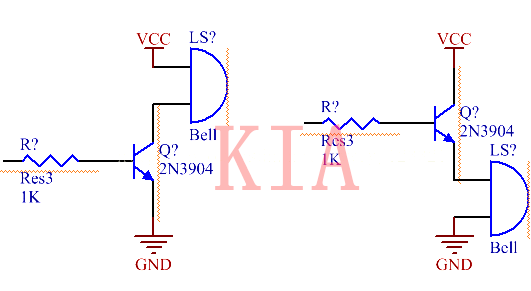

所以(yi)对于NPN，一般采取的(de)用法(fa)如(ru)下图(tu)的(de)左侧所示：
