NMOS开关(guan)电路及等效电路图文分享(xiang)-KIA MOS管
信息来源：本站 日(ri)期：2022-07-19

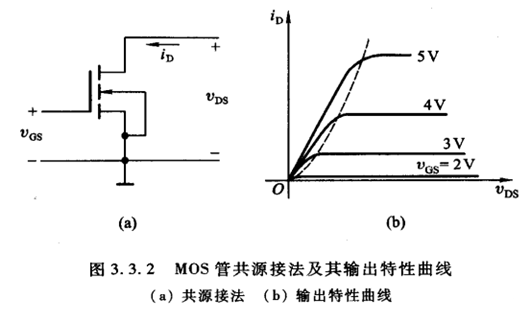

若以栅极-源极间的(de)回(hui)路(lu)(lu)为输(shu)入回(hui)路(lu)(lu),以漏极-源极间的(de)回(hui)路(lu)(lu)为输(shu)出回(hui)路(lu)(lu),则称为共源接法(fa),如图a所示。
栅极和(he)衬(chen)底间被(bei)二(er)氧(yang)化硅绝(jue)缘层所(suo)隔(ge)离,在栅极和源(yuan)极间加上电(dian)压VGs以后,不会有栅极电(dian)流流通,可以认为(wei)栅极电流(liu)等于零。因此,就不(bu)必(bi)要再画输入特性曲(qu)线来表(biao)示了(le)。
注意(yi)(yi)留意(yi)(yi)等效电路(lu)，G级(ji)(ji)是和D级(ji)(ji)、S级(ji)(ji)断开的

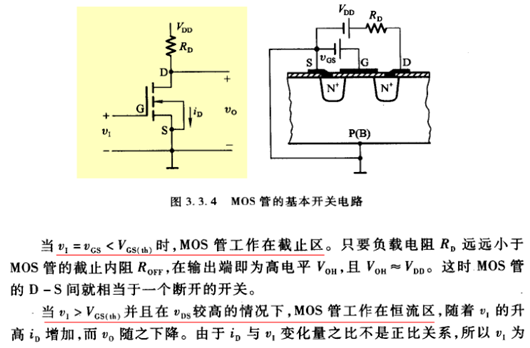

MOS管的基本开关电路(lu)

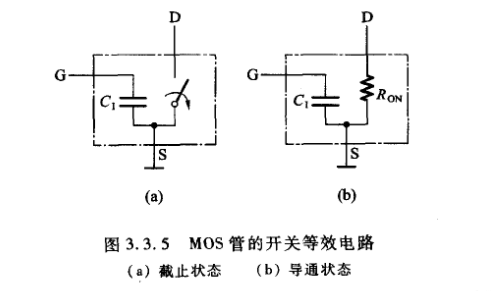

由(you)于MOS管截(jie)止(zhi)时(shi)漏极和(he)源(yuan)极之间的(de)内阻(zu)Ror非(fei)常(chang)大,所以(yi)截(jie)止(zhi)状态下的(de)等效电路可以用(yong)断(duan)开的开关代替,如图a所示。

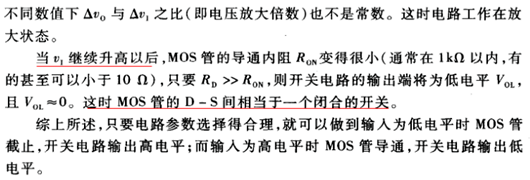

MOS管(guan)导通状态下的内阻RoN约在1kΩ以(yi)内,而且(qie)与(yu)VGs的数(shu)值有(you)关。因为这(zhei)个电阻阻值有(you)时(shi)不能忽略不计(ji),所以在(zai)图b导通状态的(de)等效电(dian)路中画出了导通电(dian)阻RoN。
