电压转电流电路原理,电压转换电流电路分享-KIA MOS管
信息来源：本站 日期：2025-07-08
电压转电流电路（V/转换电路）通过负反馈机制将电压信号转换为电流信号，原理基于欧姆定律，通过调节电路参数实现电压与电流的线性转换。
采用深度负反馈放大电路，通过调节反馈系数实现电压到电流的转换。当输入电压变化时，放大器输出电流变化，经反馈网络调整后输出稳定电流。例如，当负载电阻变化时，反馈回路自动调节输出电流以抵消负载影响，维持恒流特性。

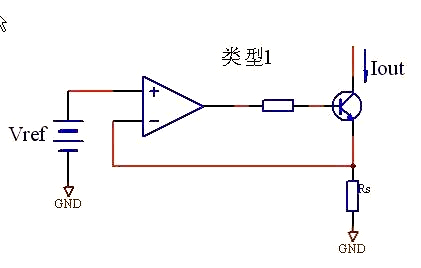

这是常用的电压转换电流电路，也是一款恒流源电路。它由一个运放、一个三极管或者MOS管以及若干电阻构成，结构简单易懂。其输出电流为lout=Vref/Rs。

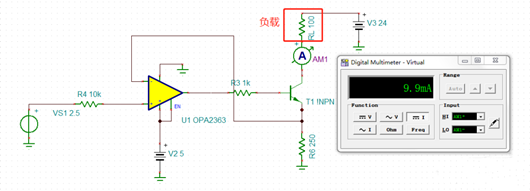

仿真电路：

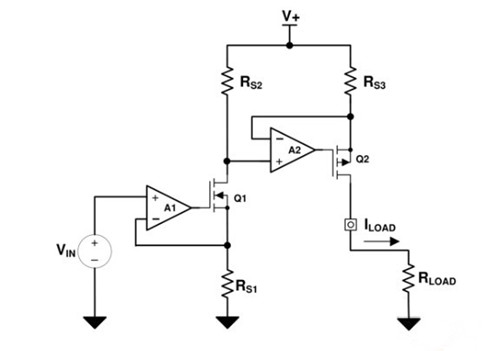

这个高压侧电压电流转换电路能够很好地为接地负载提供可调节的电流。电路结构采用两级设计，第一级采用OPA+NMOS，把VIN转换为电源参考信号来驱动第二级OPA，第二级OPA通过控制PMOS的栅极来调节负载电流。
