为了满足严格(ge)的最(zui)新效率(lv)(lv)规(gui)范(fan)（能源之星、80Plus、欧洲能源效率(lv)(lv)）的要(yao)求，电(dian)源设计者(zhe)必须考虑(lv)使用新型功率(lv)(lv)转换器拓扑和效率(lv)(lv)更(geng)高的电(dian)子元件，例如高压碳(tan)化硅(gui)（SiC）二(er)极管(guan)。
KIA半导体(ti)的(de)SiC二极管利用了碳(tan)化硅出色(se)的(de)物理特(te)性，其(qi)动态反向(xiang)恢(hui)复特(te)性比(bi)硅好4倍(bei)、正向(xiang)导通电压(ya)VF比(bi)它低15%。
在硬开关应用中，比如高端服务(wu)器和通讯电源(yuan)，SiC二极(ji)管大(da)幅降低了功率损耗，并且(qie)得到了广泛使用。它们还越来(lai)越多地被应用到太阳能逆(ni)变器、电机驱动器、不间断电源(yuan)（UPS）和电动车(che)（EV）之中。

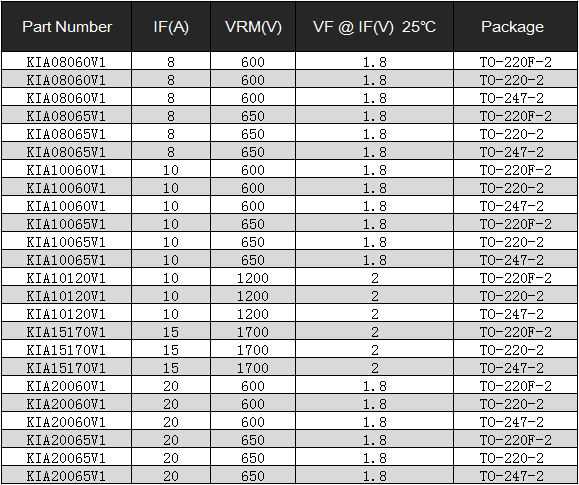

KIA半导体推出(chu)了全(quan)套SiC二极管，其电压范围为600 ~ 1700 V。这些(xie)产品提供多种封装选项(xiang)，让设计者能够(gou)灵活(huo)提高效率和可靠性(xing)，加(jia)快产品面市步伐，削减成本。
