CCFL节能(neng)灯组(zu)成(cheng)及产品特征等详解-CCFL节能(neng)灯MOS管应(ying)用(yong)方案(an)-KIA MOS管

信息来源：本站　日期(qi)：2018-09-06　

分享到：

CCFL节能灯 MOS管

什么是CCFL节能灯

Cold Cathode Fluorescent Lamp简称(cheng)CCFL，中(zhong)文译名为冷阴极荧(ying)光灯管，具有高(gao)功率、高(gao)亮(liang)度、低能(neng)耗等优点(dian)，广泛应用于显示器(qi)、照(zhao)明(ming)等领域。

CCFL MOS管

CCFL组成

1.1.连接器(qi):连接Inverter

1.2.铁(tie)框:保(bao)护、固定灯(deng)管

1.3.尼龙铆钉:固定灯管与(yu)导(dao)光板(ban)、反射片、扩散(san)片、錂镜片

1.4.导光板:导光

1.5.热缩套管:固(gu)定高压导线(xian)、绝缘(yuan)、保护裸露电极端(duan)

1.6.高(gao)压导线:导电(dian)

1.7.灯(deng)管银反(fan)射(she)纸:反(fan)射(she)灯(deng)管光，使导(dao)入导(dao)光板

产品特征

1、高(gao)亮度、高(gao)功(gong)效(xiao)、低(di)功(gong)耗；

2、能在低温(wen)时快速启动；

3、色温控制准确；

4、体(ti)积小，重量轻；

5、发热小；

6、有(you)良(liang)好的耐(nai)震(zhen)动性(xing)；

7、易加(jia)工成(cheng)各种(zhong)形(xing)状(zhuang)（直管形(xing)、L形(xing)、U型、环形(xing)等）,装饰(shi)性强。

产品应用

1、背(bei)光源(yuan)(yuan)：TFT 液(ye)晶(jing)显(xian)(xian)示(shi)(shi)屏、液(ye)晶(jing)电(dian)(dian)视、液(ye)晶(jing)电(dian)(dian)脑(nao)显(xian)(xian)示(shi)(shi)器、便携式DVD、汽车、火车、飞机(ji)载电(dian)(dian)视、GPS显(xian)(xian)示(shi)(shi)、掌上电(dian)(dian)脑(nao)游戏机(ji)及(ji)工业仪器显(xian)(xian)示(shi)(shi)的背(bei)光源(yuan)(yuan)。

2、广(guang)告(gao)灯箱和装饰(shi)照明。

3、办公自动化(hua)设备。

4、改装汽车灯(deng)(deng)（天使眼车灯(deng)(deng)）

5、高档酒店，会所，别墅内部装(zhuang)饰暗槽光源(yuan)。

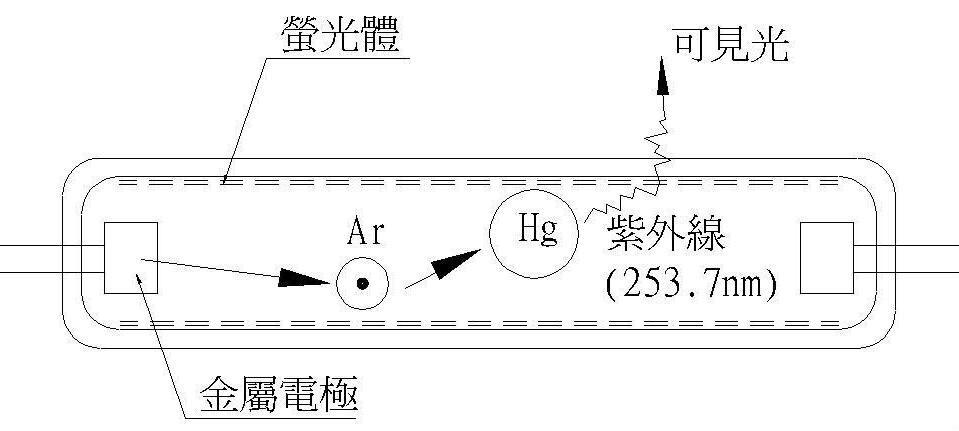

冷(leng)阴极灯管(图一(yi)所示)在一(yi)玻(bo)璃管内封入惰(duo)性气(qi)体(ti)Ne+Ar混合气(qi)体(ti)，其中(zhong)含有微量水银蒸气(qi)(数mg)，并于(yu)玻(bo)璃内壁涂布荧光体(ti)，于(yu)二电极间加上(shang)一(yi)高压(ya)高频电场，则水银蒸气(qi)在此(ci)(ci)电场内被激(ji)发即产生释(shi)能(neng)发光效(xiao)应，放出(chu)波长253.7nm的紫(zi)外线光，而(er)内壁的荧光体(ti)原(yuan)子(zi)则因紫(zi)外线激(ji)发而(er)提升其能(neng)阶(jie)，当原(yuan)子(zi)反回原(yuan)低能(neng)阶(jie)时放射出(chu)可(ke)见光(此(ci)(ci)可(ke)见光波长由荧光体(ti)物质特性决定)。

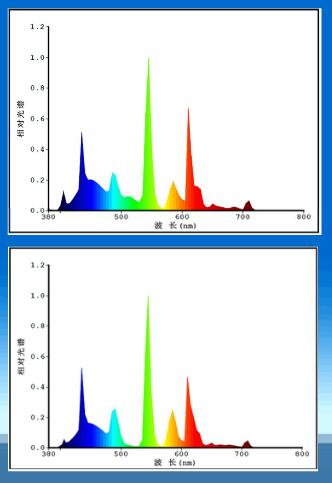

CCFL灯与节能灯的光谱比较

如下图，由(you)(you)于CCFL灯与节能灯都(dou)属于荧(ying)光灯，他们的光谱(pu)几乎(hu)相同。但(dan)是由(you)(you)于CCFL汞含(han)量低并且加了(le)防护罩，其紫外(wai)线(xian)比(bi)节能弱。从图中可以看出CCFL的紫外(wai)线(xian)比(bi)节能灯的30％左右，对人眼(yan)和皮肤(fu)的危(wei)害(hai)大大减(jian)弱，所以在CCFL灯光下长时(shi)间工作(zuo)，对人眼(yan)和皮肤(fu)都(dou)没有损害(hai)。

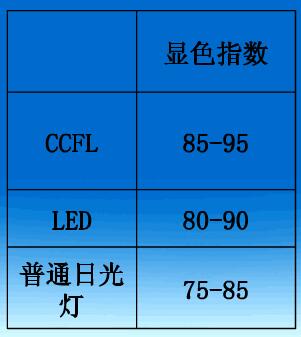

CCFL MOS管 CCFL、LED、日光灯显色对比

显(xian)(xian)色指(zhi)数(shu)：衡量光源(yuan)显(xian)(xian)现(xian)被照物(wu)体(ti)真实颜色能力的(de)(de)参(can)数(shu)，以(yi)标准光源(yuan)为(wei)准，将其显(xian)(xian)色指(zhi)数(shu)定为(wei)100，其余光源(yuan)的(de)(de)显(xian)(xian)色指(zhi)数(shu)低于(yu)100.显(xian)(xian)色指(zhi)数(shu)越高（0-100）的(de)(de)光源(yuan)对颜色的(de)(de)再现(xian)约接近自然原色。显(xian)(xian)色指(zhi)数(shu)用Ra表示。

CCFL MOS管

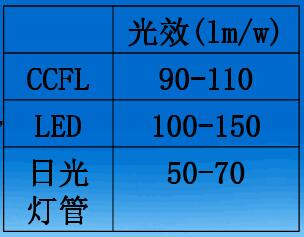

CCFL、LED、日光灯(deng)节(jie)能对比

光(guang)效：光(guang)源将电能转化为(wei)可见的效率，即(ji)光(guang)源消耗每一瓦电能所(suo)发出的光(guang)，数值越(yue)(yue)高(gao)越(yue)(yue)表示(shi)光(guang)源的效率越(yue)(yue)高(gao)。

从下图可以看出，普通日(ri)光(guang)(guang)灯管的光(guang)(guang)效(xiao)率很低(di)，很大一部分电(dian)能都(dou)没有(you)(you)转(zhuan)化为光(guang)(guang)，而LED灯的光(guang)(guang)效(xiao)很高(gao)，由(you)于厂家良莠不齐(qi)，技术各有(you)(you)千(qian)秋，最高(gao)的可以达到(dao)1501m/w以上，但是价格也很高(gao)。CCFL的光(guang)(guang)效(xiao)与LED接近，高(gao)出普通日(ri)光(guang)(guang)灯一倍(bei)多。

CCFL MOS管

CCFL、LED、日光灯光衰对比

光(guang)(guang)衰(shuai)：光(guang)(guang)在传(chuan)输中(zhong)的讯号(hao)削弱

1：LED的寿命分析

人们一直认为LED的(de)寿命(ming)(ming)一定是10万小时(shi)，但是实际上即使不(bu)考虑镇流器的(de)寿命(ming)(ming)，LED的(de)寿命(ming)(ming)也(ye)与远远没有(you)10万小时(shi)（寿命(ming)(ming)按光衰30％为其寿命(ming)(ming)期）导致LED光衰大的(de)原因有(you)以下(xia)几种：

1、荧光粉在高温下的性能衰退。

2、蓝光LED的(de)自身衰退。

3、LED的封装底座材料(liao)的导热(re)不良导致(zhi)的衰退。

4、LED的(de)封装其(qi)他辅助(zhu)材料的(de)导(dao)热不良导(dao)致的(de)衰退。

5、LED的封装(zhuang)工艺不良导致的衰退。

6、使用(yong)不当导致(zhi)的衰退。

7、紫外(wai)线辐射(she)导(dao)致的衰(shuai)退。其中前(qian)三(san)点为LED光衰(shuai)的主要因素，按照目前(qian)的技术，这三(san)个问题还未(wei)能有效解决。

MOS管在CCFL节能灯中应用方案

Part Numbe	ID（A）	VDSS（v）	RDS（Ω）（MAX）	RDS（Ω）（TYP）	ciss
Part Numbe	ID（A）	VDSS（v）	RDS（Ω）（MAX）	RDS（Ω）（TYP）	pF
KIA4360	4	600	2.3	1.9	511
KIA4665	7	650	1.4	1.1	1048
KIA12N60H	12	600	0.65	0.53	1850
KIA13N50H	13	500	0.48	0.4	1600
KIA830S	5	550	1.2	1	682
KIA840S	8	500	0.9	0.7	960
