8脚贴片(pian)mos管引脚图-8脚各代表什么-KIA MOS管

信息来源(yuan)：本站　日期(qi)：2018-10-18　

分享到(dao)：

MOS管的作用是什么

MOS管(guan)对于整个(ge)(ge)供电(dian)系统而言起着稳压(ya)的作用。目(mu)前板卡上所采(cai)用的MOS管(guan)并不(bu)是太多,一(yi)般有10个(ge)(ge)左右(you),主要原因是大部分(fen)MOS管(guan)被整合到IC芯片中去了。由于MOS管(guan)主要作用是为配件提供稳定的电(dian)压(ya),所以(yi)它一(yi)般使用在CPU、GPU 和插槽等附近(jin)。MOS管(guan)一(yi)般是以(yi)上下(xia)两个(ge)(ge)组成一(yi)组的形(xing)式出现板卡上。

mos管封装形式

MOSFET芯片在制作(zuo)(zuo)完成之后(hou),需要(yao)给MOSFET芯片加上(shang)(shang)一个外壳(qiao),即(ji)MOS管封(feng)装(zhuang)。MOSFET芯片的(de)外壳(qiao)具有支撑、保护、冷却的(de)作(zuo)(zuo)用,同时还(hai)为(wei)芯片提供电气连接(jie)和隔离,以便MOSFET器件与其(qi)它(ta)元件构(gou)成完整的(de)电路。按照安装(zhuang)在PCB 方式(shi)(shi)来(lai)区分,MOS管封(feng)装(zhuang)主要(yao)有两大类:插(cha)入式(shi)(shi)(Through Hole)和表面贴装(zhuang)式(shi)(shi)(Surface Mount)。插(cha)入式(shi)(shi)就是MOSFET的(de)管脚穿过(guo)PCB的(de)安装(zhuang)孔焊接(jie)在PCB 上(shang)(shang)。表面贴裝则是MOSFET的(de)管脚及散热法兰焊接(jie)在PCB表面的(de)焊盘上(shang)(shang)。

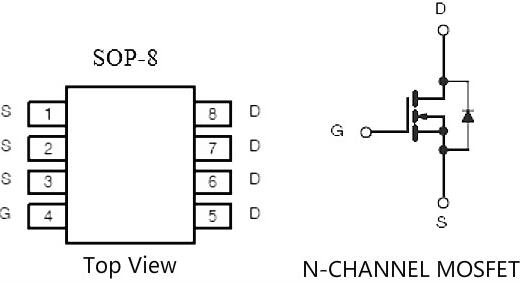

8脚贴片mos管引脚图

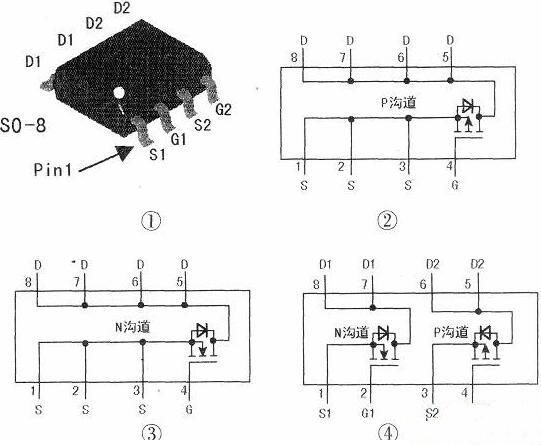

8脚贴片mos管引脚图说明(ming)：

1．在(zai)“类(lei)型(xing)或主要功能”一列中(zhong)，“P”内含一只(zhi)单P沟道场效(xiao)应管，内部电路如(ru)图(tu)所示(shi)；“N”表示(shi)内含一只(zhi)单N沟道场效(xiao)应管，内部电路如(ru)图(tu)3所示(shi)；“P+N”表示(shi)内含P、N沟道场效(xiao)应管各一只(zhi)，内部电路如(ru)图(tu)4所示(shi)。

2．对于“N+P”的MOS管的主(zhu)要参数(shu)中，前(qian)者为N沟道(dao)场(chang)(chang)效(xiao)应管参数(shu)，后者为P沟道(dao)场(chang)(chang)效(xiao)应管参数(shu)。

3．场效应管的主要(yao)参数为耐压／最大(da)电流(liu)／最大(da)功率；降压转换器(qi)的主要(yao)参数为输(shu)出最大(da)电流(liu)、输(shu)入最高电压、内置振荡(dang)器(qi)频(pin)率。

8脚贴片mos管引脚图

典型8脚贴片mos管引脚图-SOP封装

SOP（Small Out-Line Package）的中文意(yi)思是“小外形封装(zhuang)”。SOP是表面贴装(zhuang)型封装(zhuang)之(zhi)一，引(yin)脚(jiao)从封装(zhuang)两(liang)侧(ce)引(yin)出呈海鸥翼状(zhuang)（L 字(zi)形）。材料有塑料和陶瓷两(liang)种(zhong)。SOP也叫(jiao)SOL 和DFP。SOP封装(zhuang)标准(zhun)有SOP-8、SOP-16、SOP-20、SOP-28等等，SOP后(hou)面的数(shu)字(zi)表示(shi)引(yin)脚(jiao)数(shu)。MOSFET的SOP封装(zhuang)多数(shu)采用(yong)SOP-8规格，业界往往把“P”省略，叫(jiao)SO（Small Out-Line ）。

SOP-8采用塑(su)料封装，没有散热底板(ban)，散热不良，一般(ban)用于小(xiao)功率(lv)MOSFET。

SOP-8是PHILIP公司首先开发的，以后逐渐派(pai)生(sheng)出TSOP（薄小外(wai)形封(feng)(feng)装(zhuang)）、VSOP（甚小外(wai)形封(feng)(feng)装(zhuang)）、SSOP（缩小型(xing)SOP）、TSSOP（薄的缩小型(xing)SOP）等标准规格。这些派(pai)生(sheng)的几种封(feng)(feng)装(zhuang)规格中(zhong)，TSOP和TSSOP常(chang)用(yong)于(yu)MOSFET封(feng)(feng)装(zhuang)。

8脚贴片mos管引脚图
