互感器电表接线图视频

互感器电表三相四线接线图

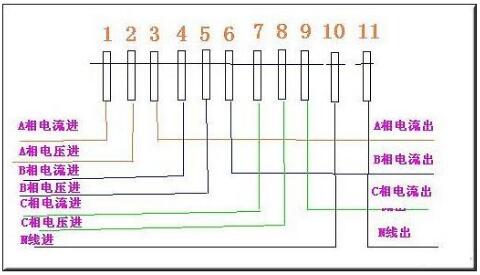

三相四线电表接(jie)线图/接(jie)线方法

翻过接(jie)(jie)线(xian)端子盖，就(jiu)可以(yi)看到三相(xiang)四(si)线(xian)电(dian)(dian)表接(jie)(jie)线(xian)图。其中1、4、7接(jie)(jie)电(dian)(dian)流互感器(qi)二次侧(ce)S1端，即电(dian)(dian)流进线(xian)端;

3、6、9接电流互感器(qi)二次侧S2端(duan)，即电流出线端(duan);

2、5、8分别(bie)接三相(xiang)电源;

10、11是(shi)接零端(duan)。为了(le)安全(quan)，应将电(dian)流(liu)互感器S2端(duan)连(lian)接后接地。

注(zhu)意(yi)的(de)是各电(dian)流互感器的(de)电(dian)流测量取(qu)样必须(xu)与(yu)其电(dian)压取(qu)样保(bao)持同相(xiang)，即1、2、3为(wei)一(yi)组;4、5、6为(wei)一(yi)组;7、8、9为(wei)一(yi)组。

互感器电表接线图视频

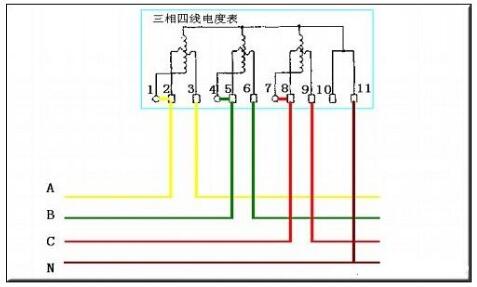

不带电流互感器的三相四线电表接线图

互感器电表接线图视频

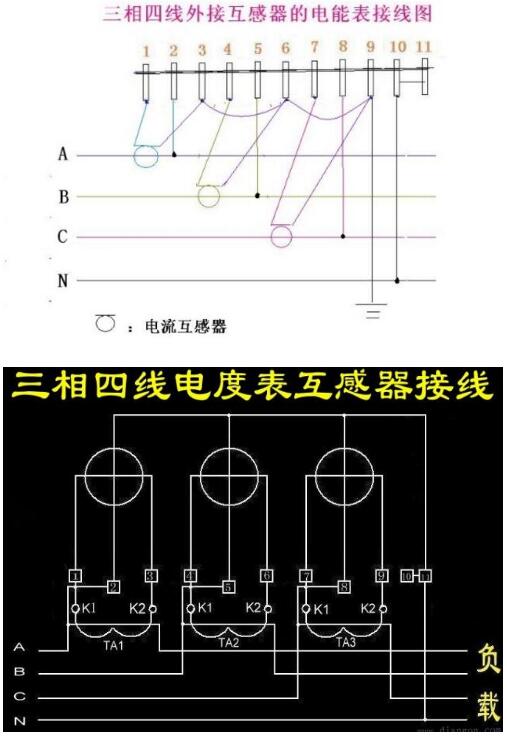

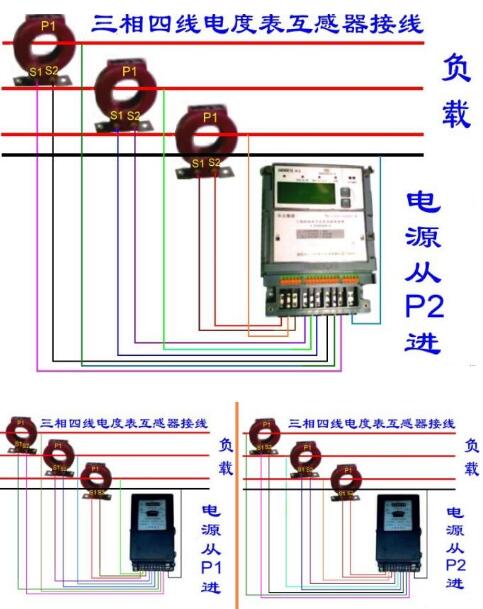

带电流互感器的三相四线电表接线

互感器电表接线图视频

互感器电表与普通电表的区别

一般三相直接式(shi)电(dian)表(biao)的最(zui)大规格的允(yun)许电(dian)流(liu)有120A，额定(ding)电(dian)压为(wei)(wei)380V，如果当(dang)用电(dian)负荷超过120A时，或电(dian)压超过400V时，就应该(gai)选(xuan)(xuan)用电(dian)流(liu)及电(dian)压互(hu)(hu)感(gan)器(qi)来(lai)增(zeng)加(jia)其电(dian)度(du)(du)表(biao)量(liang)(liang)程，在选(xuan)(xuan)用互(hu)(hu)感(gan)器(qi)时，一般的计量(liang)(liang)应选(xuan)(xuan)用准确度(du)(du)为(wei)(wei)0.5级的，或者更高级别的0.5S或0.2级的，对于价(jia)格来(lai)说，当(dang)然(ran)增(zeng)加(jia)互(hu)(hu)感(gan)器(qi)要增(zeng)加(jia)投资，主(zhu)要是看你(ni)的容量(liang)(liang)有多大及对计量(liang)(liang)的要求情况来(lai)考虑；

从测量原理和构成(cheng)角(jiao)度看，没有(you)本质差别。带互感器(qi)的(de)电(dian)表(biao)一般额定(ding)(ding)电(dian)流(liu)量程为5A，短时(shi)过载6A。直接测量的(de)电(dian)表(biao)一般额定(ding)(ding)电(dian)流(liu)量程较大，且过载能力较强。

互感器电表接线图视频

互感器电表怎么算电量

可以(yi)通过公式直接换算(suan)出来即可。

1、电(dian)流(liu)(liu)(liu)互(hu)感器(qi)电(dian)表度数计算公式(shi)：实(shi)际的一次(ci)电(dian)流(liu)(liu)(liu)=二次(ci)电(dian)流(liu)(liu)(liu)X互(hu)感器(qi)变比数/5圈。

2、电度(du)表度(du)数(shu)=走字(zi)数(shu)X电压变比X电流变比/5圈。

3、例如电(dian)流互感器(qi)(qi)的变比是1500/5的（互感器(qi)(qi)名牌上有），主(zhu)线绕5圈，这时(shi)的互感器(qi)(qi)就成了(le)(le)300/5，这时(shi)如果电(dian)表(biao)走了(le)(le)5度(du)(du)，实(shi)际电(dian)量应(ying)该(gai)是300度(du)(du)。如果电(dian)表(biao)走了(le)(le)1度(du)(du)，实(shi)际电(dian)量就是60度(du)(du)。
