漏极电流和漏源极间电压
信息来源：本(ben)站 日期：2017-05-12

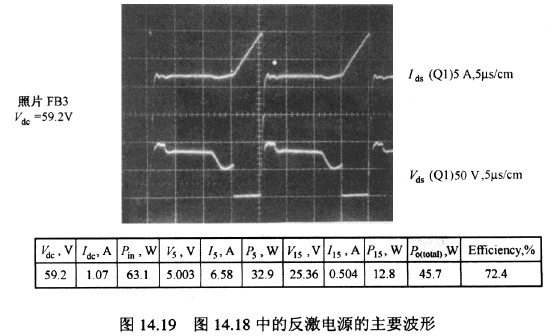

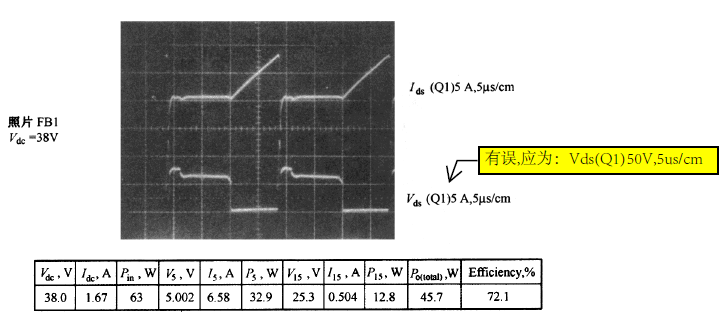

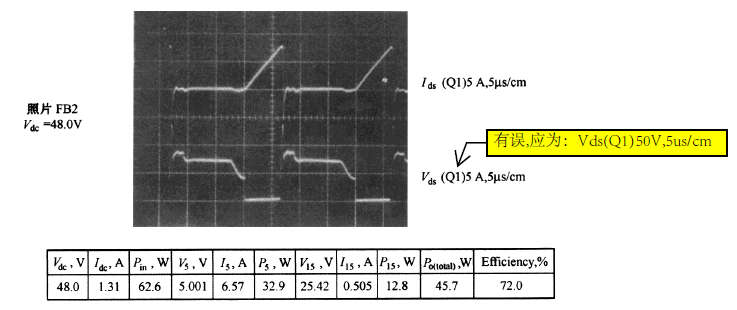

90%满载状况下 ，输入电压为其最小值 、最大值及额定值时漏极 电流和漏源极间电压的波形这些波形如图 14.19 所示 。MOS管开关电源管导通(tong)时 ，初级(ji)电流波形是线性增加的斜(xie)坡外形
关断霎时 ，上升的漏极电压上有漏感尖峰 。尖峰的数值由 RCD 缓冲器的电容 C2 控制。这个电容器件应选得足够大 ，既能限制漏感尖峰以保证开关管平安 ，又不 会使缓冲器电阻 RI 上的损耗
过大。
从图 14.19 中的波形可(ke)见，飞c 增加时(shi)，为坚持主(zhu)输(shu)出电压恒定脉宽变窄了 （ 反应环起作 用）。从波形还能够看出 ，输(shu)出功率恒定时(shi)斜(xie)坡电流峰值在一切输(shu)入(ru)电压 F都相等 。
如(ru)图 14.19 所示，漏感尖峰(feng)过后 ，漏源极间电压降落 （ 除了尖峰(feng)后有一小段的平台(tai)） 到
。而 且(qie) 保 持 该 值 直 到 复 位 伏 秒 数 等 于 置 位 伏 秒 数
，然后再降落(luo)至几 。
图 14.20 所示(shi)为更低的总输出功率(lv) （ 17W） 下，不同输入电压时(shi)测(ce)得的披形 。能够看(kan)到 ， 一切导(dao)通(tong)脉宽都很窄 ，一切初(chu)级(ji)电流峰(feng)(feng)值 C di= Vprimary ton IL ） 都很低 。这是由于从输入母(mu)线 吸收的功率(lv)［ 只（］P )2 IT ］ 变小了(le)(le) 。导(dao)通(tong)完毕(bi)时(shi)初(chu)级(ji)电流峰(feng)(feng)值变低使漏感尖峰(feng)(feng)也降低了(le)(le) 。
