变压器辅助缓冲器
信息(xi)来源：本站 日期：2017-05-17
变压器辅助缓冲器图中的电路可以显著减小甚至消除 RCD 缓冲器的变压器漏感尖峰 ，而且不需要增大电（缓冲电容的增加会导致缓冲器电阻损耗的增加） 。

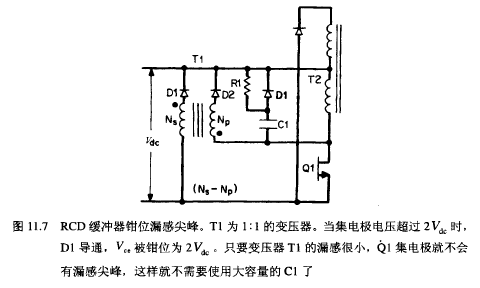

变(bian)压(ya)器(qi)辅助缓冲器(qi)所需(xu)要(yao)的(de)(de)(de) 只是(shi)增加(jia)一个非常小(xiao)的(de)(de)(de)变(bian)压(ya)器(qi) Tl ，它(ta)仍然需(xu)要(yao)普通的(de)(de)(de) RCD 缓冲器(qi)，但此时(shi) Cl 可以选得很(hen)(hen)小(xiao) 。它(ta)的(de)(de)(de)工作原理如下(xia)。如图 11.7 所示(shi)，Tl 是(shi)个非常小(xiao)的(de)(de)(de)臣 比(bi)为(wei) 1:1 的(de)(de)(de)变(bian)压(ya)器(qi)。当(dang) Ql 关断时(shi)，它(ta)的(de)(de)(de)磁心面(mian)积(ji)和臣数必须承受 T2 初(chu)级的(de)(de)(de)最(zui)大伏秒数 。但 是(shi)因为(wei) Tl 所需(xu)要(yao)转换的(de)(de)(de)能量很(hen)(hen)小(xiao) ，所以允许磁心面(mian)积(ji)和初(chu) 、次级线圈的(de)(de)(de)规格很(hen)(hen)小(xiao) 。
注意变压器 Tl 的初、次级同名端 。当 Ql 的集电极电压达到 2飞c 时，Tl 初级线圈两端电(dian)压(ya)上升(sheng)到飞 （同(tong)名端(duan)为正） ，则 N，的同(tong)名端(duan)电(dian)压(ya)达到飞，二极管 Dl 导通。因此当 Ql 的(de)(de)集电(dian)极(ji)电(dian)压(ya)达到(dao) 2 Vac ’ Dl 开始导通 ，将 N，上(shang)的(de)(de)电(dian)压(ya)钳位(wei)为(wei)飞 。由于变压(ya) 器(qi)的(de)(de)臣(chen)数比为(wei) 1:1，若不考(kao)虑 Tl 的(de)(de)漏(lou)感(gan)尖峰，则集电(dian)极(ji)的(de)(de)电(dian)压(ya)就被(bei)钳位(wei)于 2飞 。为(wei)了(le)保证(zheng) 该缓冲器(qi)的(de)(de)钳位(wei)效果 ，Tl 的(de)(de)漏(lou)感(gan)要非(fei)常小(xiao)。DI 导通，存储在 T2 漏感(gan)中(zhong)的能(neng)量将无损耗地(di)返(fan)回 到Vdc线。
