三端单(dan)片性能特点

三端单片开关电源芯片是目前国际上正在流行的新型开关电源芯片。专业从事电源半导体芯片设计和生产的在世界率先研制成功的一端隔离式脉宽调制单片MOS开关电路集成电路，被誉为“顶级开关电源”。其第一代产品以1994年推出的TOP100/200系列为代表，第二代产品则是1997年问世TOPSwitch-Ⅱ。TOPSwitch-Ⅱ与第一代产品相比，不仅在性能上有进一步的改进，而且其输出功率得到了显著提高，现已成为国际上开发中、小功率开关电源及电源模块的优选MOS集成电路。

TOPSwitch-Ⅱ芯片有(you)显著的(de)(de)优点：①由于高压MOSFETPWM及驱(qu)动(dong)(dong)电路(lu)(lu)(lu)等(deng)集成在一个芯片里，大(da)大(da)提(ti)高了(le)电路(lu)(lu)(lu)的(de)(de)集成度，所以用该(gai)芯片设(she)计的(de)(de)开(kai)关电源，外接元器(qi)(qi)件少，可(ke)降(jiang)低成本，缩小体积，提(ti)高可(ke)靠性(xing)；②内置高压MOSFET，寄生电容小，可(ke)减少交流损耗(hao)；内置的(de)(de)启动(dong)(dong)电路(lu)(lu)(lu)和电流限制减少了(le)直(zhi)流损耗(hao)，加上CMOS的(de)(de)PWM控制器(qi)(qi)及驱(qu)动(dong)(dong)器(qi)(qi)功(gong)耗(hao)也只有(you)6mW,因此(ci)有(you)效地降(jiang)低了(le)总功(gong)耗(hao)，提(ti)高了(le)效率；③电路(lu)(lu)(lu)设(she)计简(jian)单，只有(you)三个功(gong)能(neng)引脚，分别是(shi)源极(ji)、漏极(ji)和控制极(ji)；MOSFET的(de)(de)耐压高达700V，因此(ci)220V交流电经整流滤波后，可(ke)直(zhi)接供(gong)给该(gai)电路(lu)(lu)(lu)使用；④芯片内部(bu)具(ju)有(you)完善(shan)的(de)(de)自(zi)动(dong)(dong)保护电路(lu)(lu)(lu)，包括(kuo)输(shu)入欠(qian)压保护、输(shu)出过流、过热(re)保护及自(zi)动(dong)(dong)再启动(dong)(dong)功(gong)能(neng)。

TOPSwitch - II系(xi)列(lie)(lie)芯片的管脚排列(lie)(lie)和封装

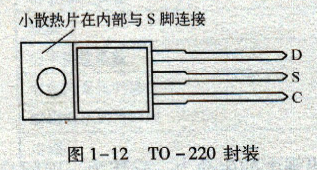

TOPSwitch -Ⅱ系列芯片有三种封装形式：TO - 220型、DIP -8型和SMD -8型。其中最常见的为三引脚的TO - 220封装，如图1-12所(suo)示。
