导通瞬间基极驱动
信息来源：本站 日期：2017-05-18

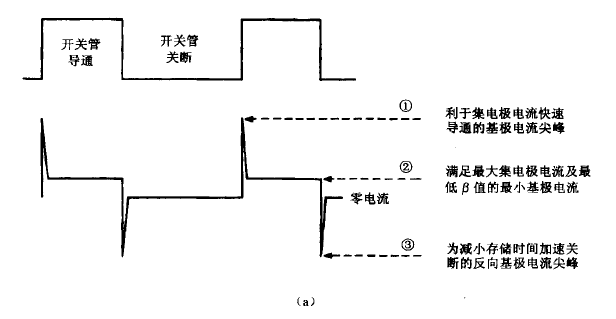

导(dao)通(tong)(tong)瞬间(jian)基极(ji)过驱动峰(feng)值(zhi)输入(ru)电流(liu)／bl为(wei)了保(bao)证迅速导(dao)通(tong)(tong)集电极(ji)电流(liu)，需要(yao)有一个持续时(shi)间(jian)很(hen)短且峰(feng)值(zhi)约为(wei)导(dao)通(tong)(tong)期间(jian)平(ping)均值(zhi)2～3倍的基极(ji)尖峰(feng)电流(liu)供给基极(ji)。该尖峰(feng)的持续时(shi)间(jian)仅为(wei)最小导(dao)通(tong)(tong)时(shi)间(jian)的2%-3%，如图(tu)8.2 (a )所(suo)示。

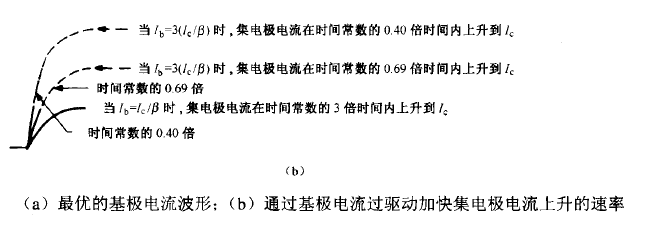

然而(er)(er)，若基极(ji)(ji)电流(liu)为2Ib1（过驱动(dong)系(xi)数(shu)为2），集电极(ji)(ji)电流(liu)将(jiang)迅(xun)速上(shang)(shang)升，直(zhi)至(zhi)2/cl.如果没有电源电压和(he)(he)负载阻抗(kang)的(de)(de)限(xian)制，它(ta)将(jiang)在相同的(de)(de)时间3ta后达(da)到(dao)2Ic1。但由于(yu)集电极(ji)(ji)电流(liu)受电源电压和(he)(he)负载阻抗(kang)的(de)(de)限(xian)制，它(ta)只能达(da)到(dao)lci.因(yin)此集电极(ji)(ji)电流(liu)仅需要0.69儿ta的(de)(de)时间内达(da)到(dao)期望值(zhi)lci，而(er)(er)非3ta.类似地，如果过驱动(dong)系(xi)数(shu)为3(/b=3/b1），则集电极(ji)(ji)电流(liu)会(hui)迅(xun)速上(shang)(shang)升，直(zhi)到(dao)接近于(yu) 3lc1 。
如果没有(you)负(fu)载阻抗和电(dian)源电(dian)压(ya)的限制，将在(zai)相(xiang)同的时间(jian)3ta 后达(da)到(dao) 3Ic1。但事实上集电(dian)极电(dian) 流受(shou)到(dao)限制，它(ta)只能达(da)到(dao) lcl。因此(ci)集电(dian)极电(dian)流是(shi)在(zai) 0.4ta 时间(jian)内达(da)到(dao)期望(wang)值(zhi) lc1的，而非3ta为(wei)加速晶(jing)体(ti)管(guan)的导通，过驱动系数(shu)(shu)通常选(xuan)为(wei)2-3。这个过驱动系数(shu)(shu)用(yong)于具有(you)典型B值(zhi)的晶(jing)体(ti)管(guan)。B值(zhi)低的晶(jing)体(ti)管(guan)速度很快(kuai)，不需(xu)要高的过驱动系数(shu)(shu)。而B值(zhi)高的晶(jing)体(ti)管(guan)速度慢，其相(xiang) 应(ying)的过驱动系数(shu)(shu)大(da)约为(wei)典型B值(zhi)晶(jing)体(ti)管(guan)的两倍。
