三极(ji)管(guan)射极(ji)跟随器电路(lu)分(fen)享-KIA MOS管(guan)
信息来源(yuan)：本(ben)站 日期：2021-07-27
共集电(dian)极放大(da)电(dian)路射极输出器、射极跟随器

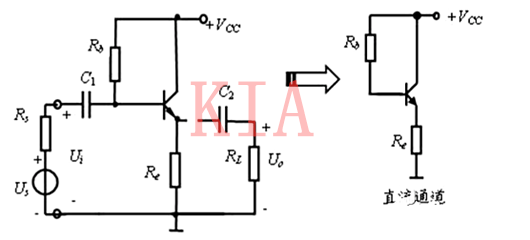

图1 射极输(shu)出(chu)器电路(lu)

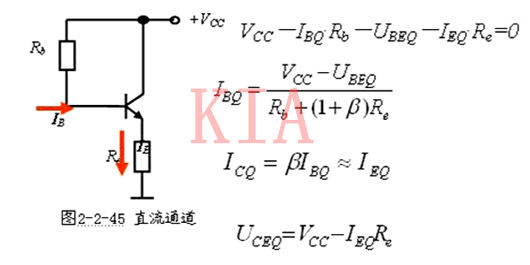

一、 静态分析
二、动态分析

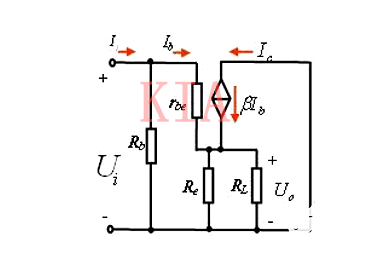

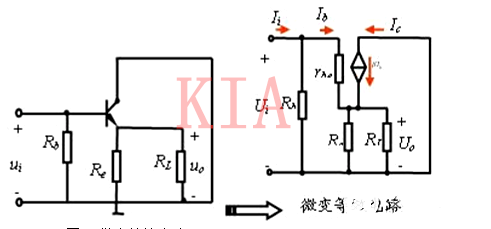

图(tu)2 微变等效电路

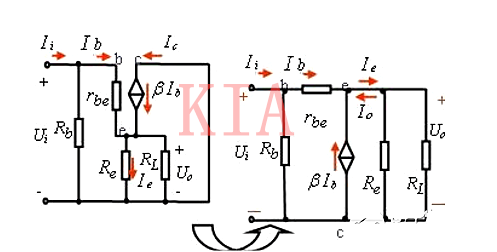

图3 微变等效(xiao)电(dian)路(lu)

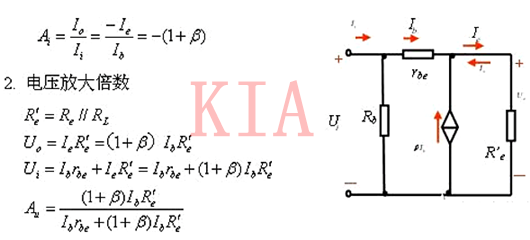

1. 电流(liu)放(fang)大倍(bei)数：（忽略Rb的分流(liu)

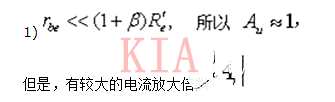

结 论(lun)：
2）输(shu)(shu)入输(shu)(shu)出(chu)(chu)同相，输(shu)(shu)出(chu)(chu)电(dian)压跟随输(shu)(shu)入电(dian)压，故称(cheng)电(dian)压跟随器。

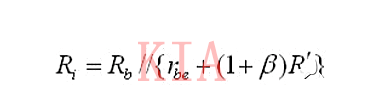

3. 输入电阻
图5 输入电路图
输(shu)入电(dian)阻较大(da)，作为前一(yi)级(ji)的负载，对前一(yi)级(ji)的放大(da)倍数影响较小。
4. 输出(chu)电阻(zu)

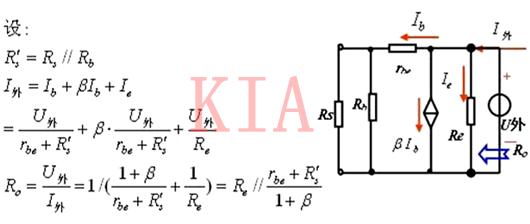

用加压 求流(liu)法(fa)求输出电阻。
图5 等效电路

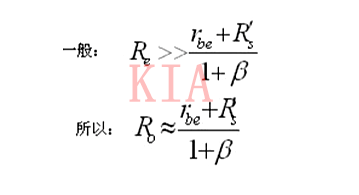

射极(ji)输出器的输出电阻很小，带负载能力强。
射极输出器特(te)点：
电(dian)(dian)压增益小于近似等于1，输出(chu)电(dian)(dian)压与输入(ru)电(dian)(dian)压同 相(xiang)，输入(ru)电(dian)(dian)阻高(gao)，输出(chu)电(dian)(dian)阻低。
射极(ji)输出器的使(shi)用
1、将射极输(shu)出器放在电路的首级，可以提高输(shu)入电阻。
2、将射极输出(chu)器放在电路(lu)的 末级(ji)，可(ke)以降 低输出(chu)电阻，提高带负载能力。
3、将(jiang)射极输出器放(fang)在电路的两级之间(jian)，可(ke)以起到电路的匹(pi)配作用。
例(li)：
估算(suan)静(jing)态(tai)工(gong)作 点，计(ji)算(suan)电(dian)流放大倍(bei)数(shu)、电(dian)压放大倍(bei)数(shu)和输入、输出电(dian)阻(zu)。

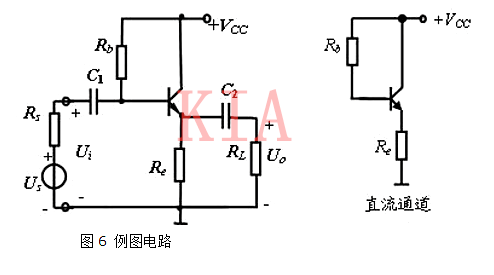

图(tu)6 例图(tu)电路
可见：输(shu)入电阻(zu)很大，输(shu)出电阻(zu)很小。
