分立式PWM发生器电路图,原理作用详解-KIA MOS管

PWM发生器电路作用

在(zai)直流电(dian)机调(diao)(diao)速(su)系统(tong)中，PWM发生器通(tong)过控制(zhi)脉冲宽度(du)来调(diao)(diao)节电(dian)机速(su)度(du)，其性能直接影响系统(tong)的稳(wen)定(ding)性和效(xiao)率。PWM（脉冲宽度(du)调(diao)(diao)制(zhi)）发生器扮演着至关重要(yao)的角色(se)。它通(tong)过精(jing)确控制(zhi)脉冲的宽度(du)，实现对电(dian)机速(su)度(du)的细腻调(diao)(diao)节。

PWM发(fa)生器的(de)功能

在(zai)PWM和REF端口之间生成(cheng)脉(mai)宽(kuan)调制(zhi)（PWM）电(dian)(dian)压(ya)。当脉(mai)冲处于低电(dian)(dian)平(ping)时(shi)(shi)，输(shu)出电(dian)(dian)压(ya)为(wei)零；而当脉(mai)冲为(wei)高电(dian)(dian)平(ping)时(shi)(shi)，输(shu)出电(dian)(dian)压(ya)则等于设定的输(shu)出电(dian)(dian)压(ya)幅度。占空(kong)比可通过输(shu)入值进行灵活(huo)调整。

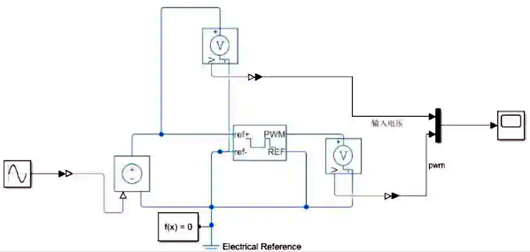

PWM和引(yin)脚(jiao)说明(ming)

此外(wai)，该模块还包含多个(ge)引脚，如ref+用(yong)于(yu)输(shu)入电压(ya)的正端，ref-用(yong)于(yu)输(shu)入电压(ya)的负(fu)端，而(er)pwm则作为PWM（平均电压(ya)）的输(shu)出端。同(tong)时，ref引脚用(yong)于(yu)设置PWM电压(ya)的参(can)考值。

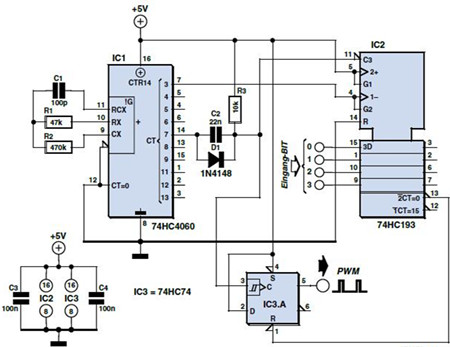

分立式PWM发生器电路原理

PWM波(bo)形通常(chang)(chang)用(yong)于控(kong)制直(zhi)流电机的速度(du)。数字波(bo)形的占空比可(ke)(ke)以通过(guo)使用(yong)可(ke)(ke)调(diao)模(mo)(mo)拟电压电平(ping)（在基(ji)于 NE555 的 PWM 发生器(qi)的情况下）或使用(yong)二进(jin)制值进(jin)行数字定义。数字派(pai)生的 PWM 波(bo)形通常(chang)(chang)由微控(kong)制器(qi)中的定时器(qi)/计数器(qi)模(mo)(mo)块产(chan)生，但如果(guo)您不想在电路中包(bao)含微控(kong)制器(qi)，那么使用(yong)分立逻辑组件生成(cheng)信号也非常(chang)(chang)简单(dan)。

所示电路的(de)(de)(de)(de)扩展可以(yi)从(cong) 8 位(wei)数(shu)字输入字产(chan)生两个(ge) PWM 波形(xing)。每个(ge)信(xin)号(hao)有(you) 15 个(ge)值。例如(ru)，8 位(wei)字可以(yi)从(cong)安装在 PC 中的(de)(de)(de)(de)扩展板或从(cong)不具有(you)内置 PWM 功能的(de)(de)(de)(de)处理器的(de)(de)(de)(de) 8 位(wei)端口或从(cong)笔记本(ben)电脑的(de)(de)(de)(de)打印机端口生成。

标(biao)记/空(kong)间比可(ke)编程(cheng)至 15/16，而(er)不是(shi) 16/16；二(er)进制输入 0000 会在(zai)两(liang)(liang)个输出上产生连续的(de)(de)(de)低电平，从而(er)关(guan)闭两(liang)(liang)个电机。类似的(de)(de)(de)电路(lu)通常采用(yong)专用(yong)的(de)(de)(de)“启(qi)用(yong)”输入来关(guan)闭电机，但这对于(yu)(yu)本(ben)设(she)计来说不是(shi)必需(xu)的(de)(de)(de)。该图显示(shi)了仅产生一种波形所需(xu)的(de)(de)(de)电路(lu)。对于(yu)(yu)完整的(de)(de)(de)双(shuang)通道(dao)电路(lu)，需(xu)要使用(yong)额外的(de)(de)(de) 74HC193。 HCF4060 发生器产生的(de)(de)(de)时钟信(xin)号(hao)(hao)可(ke)用(yong)于(yu)(yu)驱动两(liang)(liang)个通道(dao)，74HC74 封装中的(de)(de)(de)自由(you)触发器可(ke)用(yong)于(yu)(yu)第二(er)个通道(dao)（相(xiang)应的(de)(de)(de)引脚(jiao)号(hao)(hao)显示(shi)在(zai)括号(hao)(hao)中）。整个两(liang)(liang)通道(dao)电路(lu)只需(xu)使用(yong)四个 IC 即可(ke)构(gou)建(jian)。
