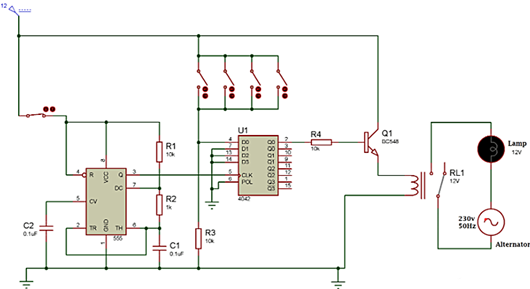

多路开关电路图

多路开关电(dian)路可(ke)以通过使用(yong)简(jian)单的电(dian)线轻松制(zhi)作，但这(zhei)里使用(yong)IC CD4042。该 IC 可(ke)以通过提供时钟脉冲在四个(ge)输出上锁存，因此我(wo)们将在四个(ge)不同(tong)位(wei)置(zhi)使用(yong)四个(ge)不同(tong)按(an)钮控制(zhi)交流灯。

执行(xing)多路切换的(de)方(fang)法有很多种。在此电路中，使用CD4042四通道触发(fa)器IC。我们使用非稳定模式下的(de)NE555定时器IC为CD4042 IC的(de)时钟输入端子供(gong)电。

有(you)四(si)个(ge)数据(ju)引(yin)(yin)(yin)脚（D0，D1，D2，D3），四(si)个(ge)输出(chu)引(yin)(yin)(yin)脚（Q0，Q1，Q2，Q3）和四(si)个(ge)反相输出(chu)引(yin)(yin)(yin)脚（Q0'，Q1'，Q2'，Q3'）。从这(zhei)些中，我们(men)使用数据(ju)引(yin)(yin)(yin)脚D0及其输出(chu)引(yin)(yin)(yin)脚Q0和Q0'，简单地(di)说，只使用IC的一个(ge)触发(fa)器。

每当四(si)个(ge)开(kai)关(guan)(guan)中的任何一个(ge)向(xiang)数据(ju)引(yin)脚(jiao)D0提供逻辑时，它(ta)都(dou)会在Q0上(shang)(shang)给(ji)(ji)出(chu)(chu)输(shu)(shu)(shu)出(chu)(chu)高(gao)电(dian)平，在Q0'上(shang)(shang)给(ji)(ji)出(chu)(chu)低(di)电(dian)平输(shu)(shu)(shu)出(chu)(chu)。然(ran)后将继(ji)电(dian)器模块连接到(dao) Q0 输(shu)(shu)(shu)出(chu)(chu)引(yin)脚(jiao) 2。当继(ji)电(dian)器触发时，灯(deng)泡(pao)或(huo)灯(deng)打(da)开(kai)并(bing)保持(chi)ON状态，直到(dao)松(song)开(kai)开(kai)关(guan)(guan)。您可以打(da)开(kai)灯(deng)，为(wei)什么按下四(si)个(ge)开(kai)关(guan)(guan)中的任何一个(ge)，这(zhei)些开(kai)关(guan)(guan)实(shi)际上(shang)(shang)设置(zhi)在不同(tong)的位置(zhi)。通过松(song)开(kai)按下的用于打(da)开(kai)灯(deng)泡(pao)的相同(tong)开(kai)关(guan)(guan)，灯(deng)将关(guan)(guan)闭。

无需在电路中使用(yong)按(an)钮，您(nin)可以使用(yong)Push On和(he)OFF按(an)钮在特定(ding)状态下锁(suo)存(cun)输出。

多路自锁互锁电子开关电路

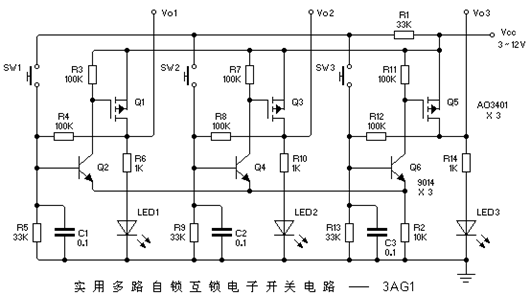

使(shi)(shi)用(yong)PMOS场管做(zuo)电(dian)子开关(guan)，比较(jiao)适合大电(dian)流输出。下面是使(shi)(shi)用(yong)PMOS场管的多路(lu)自锁互(hu)锁电(dian)子开关(guan)：

电路里R3 、R7 、R11取100K以上的电阻，100K ~ 1M 间选(xuan)取，要求不高。

R1 、R5 、R9 、R13取值(zhi)在(zai)33 ~ 47K 间。

PMOS 场管要用低导(dao)通(tong)电阻、低导(dao)通(tong)电压的。

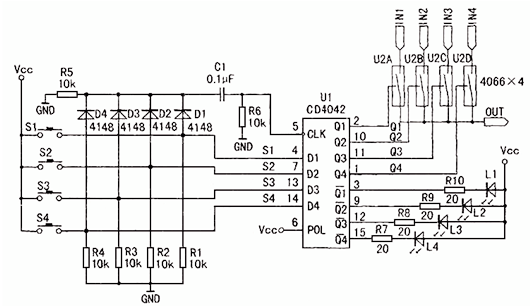

这个电路是用来做(zuo)音频切(qie)换的，贴图：
