有刷控制器原理,接线图

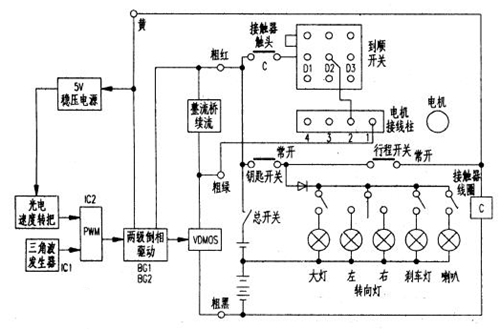

电路(lu)原理方框图及接线图如图所示。

电(dian)路特点：

（1）频率低，约150Hz，因而续流(liu)二(er)极管采用了(le)普通整流(liu)桥；

（2）没有欠(qian)压(ya)和过流保(bao)护；

（3）采用了(le)简单的门电路(lu)作(zuo)三角波发生器；

（4）采用5只(zhi)大功(gong)率(lv)VDMOS并联(lian)，并且采用了简单(dan)均(jun)衡电路；

（5）速度转把是自制的光电速度把。

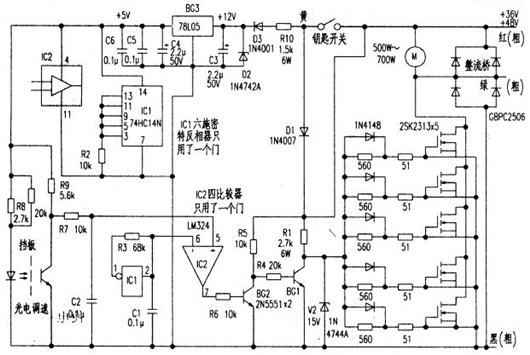

该控制器有36V、48V、60V多种规格，主(zhu)要区别在功率管部分，电路如下。

如(ru)此(ci)简明的控制器，主要(yao)损坏(huai)(huai)元件就是功率(lv)管(guan)。损坏(huai)(huai)的原因(yin)主要(yao)是串激电(dian)机碳(tan)刷接触不良，高压(ya)击穿功率(lv)管(guan)；还有堵转造成的过流和过热。

注意事项

无论更(geng)换原(yuan)配套(tao)、还是(shi)(shi)换用其他品牌(pai)的(de)有(you)刷控(kong)制(zhi)器，首先要(yao)搞清(qing)控(kong)制(zhi)器的(de)几条基本连线(xian)：电源正、负线(xian)，两条电机接(jie)线(xian)，三(san)条速(su)度(du)转把(ba)接(jie)线(xian)，刹(cha)车把(ba)接(jie)线(xian)，钥匙(chi)接(jie)线(xian)。仪表接(jie)线(xian)等(deng)。进(jin)一步判断霍尔速(su)度(du)转把(ba)三(san)条接(jie)线(xian)，具体到哪一条是(shi)(shi)+5V、地和速(su)度(du)信(xin)号，刹(cha)车把(ba)接(jie)线(xian)是(shi)(shi)断开有(you)效(xiao)(xiao)还是(shi)(shi)短路有(you)效(xiao)(xiao)等(deng)。

修理有刷控(kong)制(zhi)器，首(shou)先要根据现(xian)象(xiang)粗略估(gu)计损坏部(bu)(bu)位，排除控(kong)制(zhi)器外部(bu)(bu)接(jie)(jie)(jie)触不(bu)(bu)良等(deng)低级故(gu)障(zhang)。例如(ru)：飞车(che)现(xian)象(xiang)可能(neng)是(shi)(shi)VDMOS击(ji)穿，也可能(neng)是(shi)(shi)霍尔速度转把的接(jie)(jie)(jie)地(di)端悬空(kong)；加电(dian)不(bu)(bu)转可能(neng)是(shi)(shi)控(kong)制(zhi)器故(gu)障(zhang)，也可能(neng)是(shi)(shi)外部(bu)(bu)连线烧断或接(jie)(jie)(jie)触不(bu)(bu)良，特别是(shi)(shi)刹(cha)车(che)开(kai)关、钥匙(chi)、电(dian)池等(deng)部(bu)(bu)位；加载无(wu)力(li)可能(neng)是(shi)(shi)电(dian)流取样电(dian)阻脱焊，也可能(neng)是(shi)(shi)电(dian)机问题等(deng)。确(que)实认定是(shi)(shi)控(kong)制(zhi)器内部(bu)(bu)故(gu)障(zhang)，再打(da)开(kai)检查维修。

要认清(qing)控制器(qi)内部(bu)关键(jian)器(qi)件(jian)，有些器(qi)件(jian)外形一样(yang)，例如(ru)TO-220封(feng)装的(de)(de)(de)VDMOS、三(san)端(duan)(duan)稳(wen)压器(qi)78xx、续流二极管(guan)(guan)等(deng)。生产厂(chang)商为保密往往把(ba)元器(qi)件(jian)的(de)(de)(de)印刷标示打(da)磨掉了，给维修增(zeng)加了麻烦。小功(gong)率控制器(qi)，可根据连线(xian)部(bu)位等(deng)特征(zheng)来(lai)认定，例如(ru)：续流二极管(guan)(guan)两(liang)端(duan)(duan)和(he)(he)(he)电(dian)机(ji)(ji)两(liang)条(tiao)线(xian)是(shi)(shi)并联关系，用万用表测一下就(jiu)清(qing)楚(chu)了；VDMOS和(he)(he)(he)三(san)端(duan)(duan)稳(wen)压器(qi)78xx虽然都有一端(duan)(duan)接(jie)地，但VDMOS一端(duan)(duan)接(jie)电(dian)机(ji)(ji)，稳(wen)压器(qi)78xx则不接(jie)电(dian)机(ji)(ji)。集成块(kuai)也可以从脚(jiao)(jiao)(jiao)数和(he)(he)(he)连线(xian)部(bu)位等(deng)特征(zheng)来(lai)区分，例如(ru)：TL494是(shi)(shi)16脚(jiao)(jiao)(jiao)的(de)(de)(de)。LM324和(he)(he)(he)LM339是(shi)(shi)14脚(jiao)(jiao)(jiao)的(de)(de)(de)，LM393和(he)(he)(he)LM358是(shi)(shi)8脚(jiao)(jiao)(jiao)的(de)(de)(de)；虽然LM324和(he)(he)(he)LM339都是(shi)(shi)14脚(jiao)(jiao)(jiao)的(de)(de)(de)，但是(shi)(shi)供(gong)电(dian)脚(jiao)(jiao)(jiao)不同(tong)，LM324供(gong)电(dian)端(duan)(duan)是(shi)(shi)④脚(jiao)(jiao)(jiao)，而接(jie)地端(duan)(duan)是(shi)(shi)⑾脚(jiao)(jiao)(jiao)。LM339供(gong)电(dian)端(duan)(duan)是(shi)(shi)③脚(jiao)(jiao)(jiao)。接(jie)地端(duan)(duan)是(shi)(shi)⑿。

接(jie)(jie)有直径1mm长度大约1cm的镍铜丝(si)或康铜丝(si)的电(dian)阻，一(yi)(yi)般是电(dian)流取样电(dian)阻，一(yi)(yi)端接(jie)(jie)VDMOS的源极(ji)S，一(yi)(yi)端接(jie)(jie)电(dian)池负极(ji)（粗黑(hei)），康铜丝(si)两(liang)端受热(re)很易造成(cheng)焊锡脱落(luo)。可能造成(cheng)轻载正常(chang)、重载无力等故障(zhang)。

根据原理图可以(yi)进一(yi)步沿信(xin)号通路(lu)分(fen)析，有刷控制器核(he)心部位(wei)就是(shi)(shi)PWM。它前面的(de)输入信(xin)号，一(yi)路(lu)是(shi)(shi)三角波发生器的(de)三角波，一(yi)路(lu)是(shi)(shi)霍尔速度转把的(de)速度信(xin)号。PWM的(de)驱(qu)动信(xin)号加到VDMOS栅极。
