llc电路

LLC是通(tong)(tong)过控制开关频率(lv)（频率(lv)调节）来实现输出电压恒定的(de)谐振(zhen)电路。llc电路可(ke)以实现原边(bian)两(liang)个主MOS开关的(de)零(ling)电压开通(tong)(tong)(ZVS)和副边(bian)整流二极管(guan)的(de)零(ling)电流关断(ZCS)，通(tong)(tong)过软开关技(ji)术，可(ke)以降低电源的(de)开关损耗(hao)，提高功(gong)率(lv)变换器(qi)的(de)效率(lv)和功(gong)率(lv)密度。

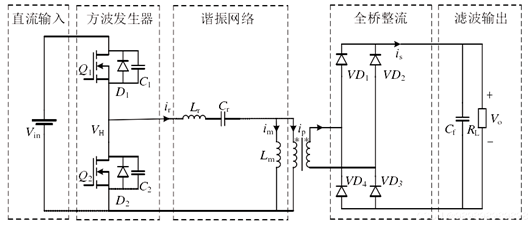

Vin为直流母线电压(ya)，Q1，Q2为主开关MOS管(guan)(guan)（其中C1和C2分(fen)(fen)别(bie)为MOS管(guan)(guan)Q1和Q2的(de)结电容，并联(lian)在Vds上的(de)二极(ji)(ji)管(guan)(guan)分(fen)(fen)别(bie)为MOS管(guan)(guan)Q1和Q2的(de)体二极(ji)(ji)管(guan)(guan)），一起受(shou)控产生方波(bo)电压(ya)；

谐(xie)振(zhen)(zhen)电(dian)(dian)(dian)容Cr、谐(xie)振(zhen)(zhen)电(dian)(dian)(dian)感Lr、励磁电(dian)(dian)(dian)感Lm一起构(gou)成谐(xie)振(zhen)(zhen)网(wang)络；

np，ns为理想变压器原副(fu)边(bian)线圈，变压器匝比n= np/ns；

二极管VD1，二极管VD2，二极管VD3，二极管VD4输(shu)出(chu)电容Cf一起构(gou)成(cheng)输(shu)出(chu)整流(liu)滤波(bo)网络(luo)。

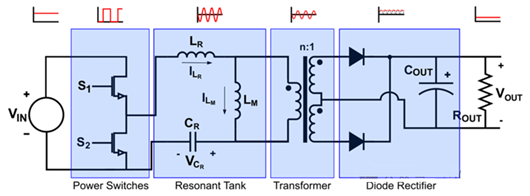

llc谐振电路图分享

LLC变换(huan)(huan)器由(you)4个模块组成：电(dian)源开(kai)关(guan)、谐(xie)振(zhen)腔(qiang)(qiang)、变压(ya)(ya)器和二极管整(zheng)流器。MOSFET功率开(kai)关(guan)首先将(jiang)输入(ru)的(de)直流电(dian)压(ya)(ya)转换(huan)(huan)为(wei)高(gao)频方(fang)(fang)(fang)波；随后方(fang)(fang)(fang)波进入(ru)谐(xie)振(zhen)腔(qiang)(qiang)，由(you)谐(xie)振(zhen)腔(qiang)(qiang)消除方(fang)(fang)(fang)波的(de)谐(xie)波并输出(chu)基频的(de)正(zheng)弦波；正(zheng)弦波再(zai)通过高(gao)频变压(ya)(ya)器传输到(dao)变换(huan)(huan)器的(de)副边，并根据应(ying)用需(xu)求对电(dian)压(ya)(ya)进行升压(ya)(ya)或降压(ya)(ya)；最后，二极管整(zheng)流器将(jiang)正(zheng)弦波转换(huan)(huan)为(wei)稳定的(de)直流输出(chu)。

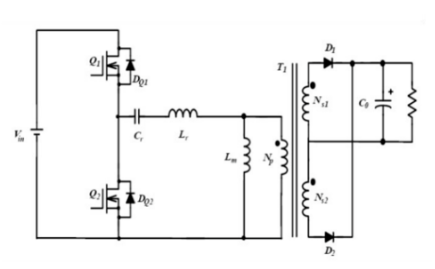

LLC半桥谐振电路

LLC半桥谐振(zhen)电路的开(kai)关动作(zuo)和半桥电路无异，但是由于谐振(zhen)腔的加(jia)入，LLC半桥谐振(zhen)电路中的上下(xia)MOSFET工作(zuo)情(qing)况大不一样，它能实现MOSFET零电压开(kai)通(tong)。

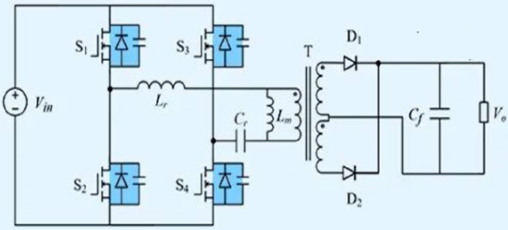

全桥LLC变换器

开关电(dian)(dian)(dian)路为由(you)开关器件S1~S4构成的全桥逆变(bian)(bian)电(dian)(dian)(dian)路；谐(xie)(xie)振电(dian)(dian)(dian)路包含(han)谐(xie)(xie)振电(dian)(dian)(dian)感(gan)Lr、谐(xie)(xie)振电(dian)(dian)(dian)容Cr以及励(li)磁电(dian)(dian)(dian)感(gan)Lm，并与(yu)变(bian)(bian)压(ya)器原(yuan)边(bian)连接(jie)；变(bian)(bian)压(ya)器副边(bian)为由(you)二极管D1、D2构成的全波不(bu)控整流电(dian)(dian)(dian)路，与(yu)输出电(dian)(dian)(dian)容Cf连接(jie)后(hou)接(jie)入(ru)负载(zai)。
