817c光耦参数,817C引脚图和参数-KIA MOS管

PC817光耦合器

光耦(ou)817通过光信(xin)号实现(xian)输(shu)(shu)入(ru)和(he)输(shu)(shu)出之间的电(dian)气隔离。光耦(ou)817内部包含(han)一个(ge)发光二(er)极管（LED）和(he)一个(ge)光电(dian)晶(jing)(jing)体(ti)管，当LED发光时，光电(dian)晶(jing)(jing)体(ti)管会感应到光信(xin)号并导通，从而实现(xian)信(xin)号的传(chuan)递。

PC817 光(guang)耦合(he)器体积小，采用多种(zhong)封(feng)装。它(ta)可以(yi)直接连(lian)接到(dao)任何低压直流设(she)备或微控制器。输(shu)入电压从光(guang)耦合(he)器的(de)每一侧都会(hui)产生相(xiang)同(tong)的(de)效果(guo)，它(ta)只会(hui)将(jiang)信号传输(shu)到(dao)接收器，然后接收器会(hui)将(jiang)逻(luo)辑信号作为输(shu)出。

817c光耦参数

输(shu)入电(dian)压：DC0.3V~1.4V

输入(ru)电流：最大50mA

输出电(dian)压：最大(da)35V

输(shu)出电流：最大50mA

隔离电压：5kV

工作温度：-55℃~110℃

电流传输比（CTR）：200%~400%

线性工(gong)作区域(yu)：1～5mA（最佳(jia)工(gong)作区间(jian)）

开关(guan)频率：2mA时(shi)可达80kHz

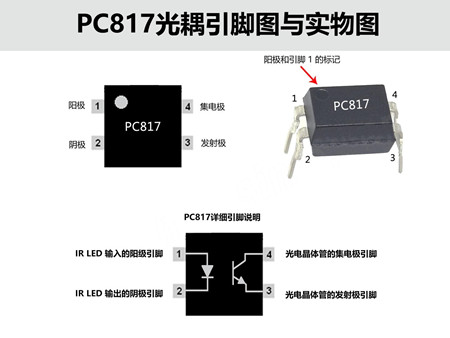

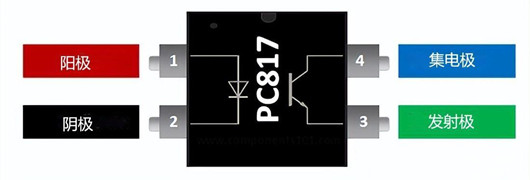

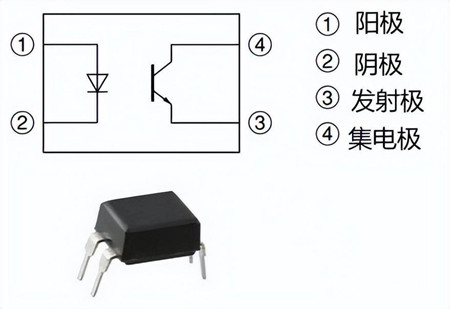

817C引脚图

红外 LED 输入：

引脚(jiao) 1：阳(yang)极 (+) 引脚(jiao)，将逻辑信号(hao)输入到内部 IR。

引(yin)脚 2 ：阴极 (-) 引(yin)脚，与电路和(he)电源连接到公共地。

光电晶体管输出：

引脚 3 ：发射极引脚，通过(guo)电(dian)路和电(dian)源建立公共地。

引脚 4：集(ji)电极引脚，在接收到 IR 信(xin)号时传输(shu)逻辑输(shu)出。

PC817光耦特点

它(ta)采(cai)用 DIP 和 SMT 两种封装(zhuang)提供 4 引(yin)脚。

该设(she)备具有电气隔离(li)的(de)内部保(bao)护(hu)(hu)形式。保(bao)护(hu)(hu)是针对输入和输出(chu)的(de)。它可(ke)以(yi)保(bao)护(hu)(hu)高(gao)达 5KV 的(de)电隔离(li)。

光耦(ou)合器(qi)可以(yi)与带有高(gao)压器(qi)件的外部电阻一(yi)起(qi)使用(yong)，以(yi)与低(di)压器(qi)件一(yi)起(qi)工作。

光耦合器(qi)可以与任何(he)具(ju)有内(nei)部(bu)接口的设备(bei)一起使用，例如 TTL 设备(bei)、微控制器(qi)，甚至可以使用带有一些内(nei)部(bu)电阻的高直流电压。

光耦合器 PC817 带(dai)有内部反向电流(liu)保(bao)护。

由于(yu) IR 的(de)单向电流(liu)特性，PC817 可保护 IR 免受任(ren)何反(fan)向电流(liu)的(de)影响。
