二极管正负极判断,二极管的作用原理-KIA MOS管
信息来源：本站 日期：2025-07-18

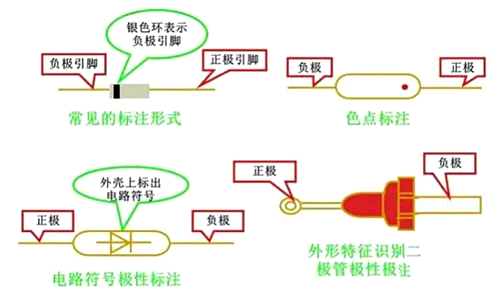

外观标识

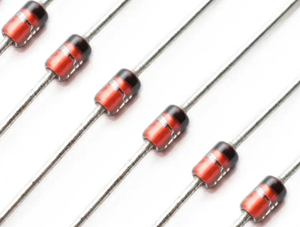

普通二极管（如整流二极管）：
负极（阴极，K） 一般有一条白色或银色环标记。
正极（阳极，A） 没有标记。
发光二极管（LED）：
长脚是正极（A），短脚是负极（K）。
内部结构较大的部分是负极（K）。
贴片二极管（SMD）：
负极（K） 端通常有一个白色或黑色条形标记。
电路符号
电路图中二极管的符号 ?| ：
箭头（?）方向为正极（A）。
竖线（|）方向为负极（K）。
万用表测量
如果外观标识不清晰，可以用万用表的 二极管档（或电阻档） 测试：
红表笔接正极，黑表笔接负极 时，万用表会显示一个较小的导通电压（如 0.3V ~ 0.7V）。
红表笔接负极，黑表笔接正极 时，万用表会显示无穷大（不导通）。
说明红表笔接的是阳极（A），黑表笔接的是阴极（K）。
二极管有两个极性：正极（阳极，A） 和 负极（阴极，K），电流只能从阳极流向阴极。
二极管是一种具有单向导电特性的半导体器件，主要用于整流、稳压、防反接、续流、检波等多种电子电路功能。
整流作用：将交流电(AC)转换为单向脉动性直流电（DC)，是电源电路中的基础功能，常见于半波或全波整流电路。
稳压作用：通过稳压二极管（齐纳二极管）在反向击穿状态下保持电压稳定，适用于电源保护。
防反接保护：利用单向导电性防止电流反向流动，常用于小电流设备的低成本保护。
二极管的工作原理基于PN结的单向导电性。当正向电压加在二极管两端时，PN结会形成一个空间电荷区，使得P区的空穴和N区的电子分别向对方移动，从而实现电流的单向导通。
