常(chang)用三端(duan)稳(wen)压(ya)器的主要参数(shu) 三端(duan)稳(wen)压(ya)器作用及选型(xing)型(xing)号(hao) KIA MOS管
信息(xi)来源：本站(zhan) 日期(qi)：2018-04-10
电压范围:7805、7806、7808、7809、7812、7815、7818、7820、7824

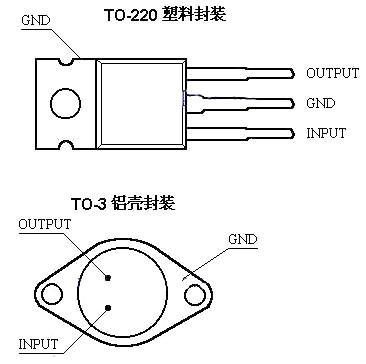

封(feng)装形(xing)式: TO-220 塑料封(feng)装，TO-3 铝壳封(feng)装
极限参数：
7805－7818最高输入(ru)电(dian)压35V；7820－7824最高输入(ru)电(dian)压40V
工作温(wen)度范围0－70℃；最高结温(wen)150℃
TO-3 封装结到(dao)外壳(qiao)的热(re)阻(zu)是 4℃/W，结到(dao)环境的热(re)阻(zu)是 35℃/W。
TO-220 封(feng)装结到外壳的热(re)阻是 4℃/W，结到环境的热(re)阻是 50℃/W。
1、输出电压和输出电流
7805输(shu)出5V，电(dian)压能达到1A，实际能够达到800mA
2、线性调整率

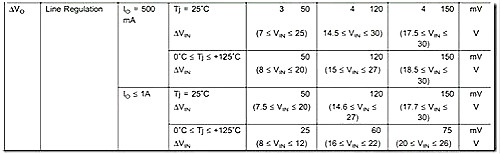

线性(xing)调(diao)(diao)整率是(shi)输(shu)入电压有一定的(de)变化范围，那么输(shu)出电压变化多少，如(ru)下图(tu)是(shi)7805的(de)线性(xing)调(diao)(diao)整率
3.负载调整率
负(fu)载发(fa)生变化时(shi)，输出电压也会有(you)所下降，负(fu)载较轻时(shi)，输出电压会有(you)所上升。
4.静态电流
此参数(shu)越小越好，这(zhei)是IC本身的消(xiao)耗。
5.静态电流变化量
负载发生(sheng)变(bian)化，静态电流变(bian)化量(liang)的多少。
6.输出噪声电压
一般7805输(shu)出为(wei)高频(pin)噪声，所以再对输(shu)出端进(jin)行滤波时，可以选择相应的电容。
7.纹波抑制比
低频时可以不用太多关注，高频时需要(yao)注意。
8.输出电抗
频率越高(gao)，输出电(dian)抗会有所增大。
9.短路保护电流
超过此电(dian)流(liu)，会引起过电(dian)流(liu)保护，电(dian)压会迅(xun)速下降
10、维持输出最小输入电压
此参加非常重要(yao)(yao)，若要(yao)(yao)是输出想要(yao)(yao)的输出电(dian)压，输入电(dian)压必须大于此值(zhi)，否则不能(neng)得到想要(yao)(yao)的输出性能(neng)。7805要(yao)(yao)求最(zui)小的输入电(dian)压为7.5V。
Part Number
Maximum ratings
Vout
VIN(V)
Iout(mA)
Min
Typ
Max
KIA78L05
30
100
4.8
5
5.2
KIA78L05FS
30
200
4.82
5
5.17
KIA78L06
30
100
5.76
6
6.24
KIA78L08
30
100
7.68
8
8.32
KIA78L09
30
100
8.64
9
9.36
KIA78L10
30
100
9.6
10
10.4
KIA78L12
35
100
11.52
12
12.48
KIA78L15
35
100
14.4
15
15.6
KIA78L18
35
100
17.28
18
18.72
KIA78L24
40
100
23.04
24
24.96
KIA79L05
-35
100
-4.8
-5
-5.2
KIA79L06
-35
100
-5.76
-6
-6.24
KIA79L08
-35
100
-7.68
-8
-8.32
KIA79L09
-35
100
-8.64
-9
-9.36
KIA79L10
-35
100
-9.6
-10
-10.4
KIA79L12
-35
100
-11.52
-12
-12.48
KIA79L15
-35
100
-14.4
-15
-15.6
KIA79L18
-35
100
-17.28
-18
-18.72
KIA79L24
-40
100
-23.04
-24
-24.96
KIA6206-1.5
6.5
500
1.47
1.5
1.53
KIA6206-1.8
6.5
500
1.764
1.8
1.836
KIA6206-2.8
6.5
500
2.744
2.8
2.856
KIA6206-3.0
6.5
500
2.94
3
3.06
KIA6206-3.3
6.5
500
3.234
3.3
3.366
KIA1117-ADJ
12
1000
-1.25
KIA1117-1.8
12
1000
1.764
1.8
1.836
KIA1117-2.5
12
1000
2.45
2.5
2.55
KIA1117-3.3
12
1000
3.234
3.3
3.366
KIA1117-5.0
12
1000
4.9
5
5.1
KIA133
12
500
3.27
3.3
3.33
KIA431
36
100
2.487
2.5
2.513
KIA431
36
100
2.487
2.5
2.513
