N沟MOS晶体管

金属-氧化物-半导体(Metal-Oxide-SemIConductor)构造的晶体管简称MOS晶体管，有P型MOS管和N型MOS管之分。MOS管构成的集成电路称为MOS集成电路，而PMOS管和NMOS管一同构成的互补型(xing)MOS集成电(dian)路即为CMOS集成电(dian)路。

N沟道增强型MOS管的构造

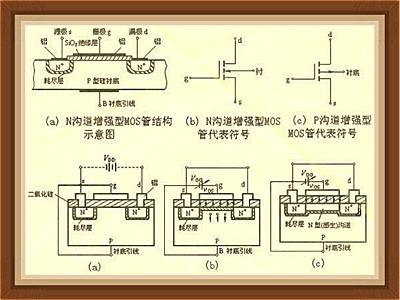

在一块掺杂浓度较低的P型硅衬底上，制造两个高掺杂浓度的N+区，并用金属铝引出两个电极，别离作漏极d和源极s。然后在半导体外表掩盖一层很薄的二氧化硅(SiO2)绝缘层，在漏——源极间的绝缘层上再装上一个铝电极,作为栅极g。在衬底上也引出一个电极B，这就构成了一个N沟道增强型MOS管(guan)。MOS管(guan)的(de)源(yuan)极(ji)和(he)衬底通常是接(jie)在(zai)一同的(de)(大(da)多数管(guan)子在(zai)出厂前已联接(jie)好)。它(ta)(ta)的(de)栅极(ji)与(yu)其它(ta)(ta)电(dian)极(ji)间是绝(jue)缘的(de)。图(a)、(b)别离(li)是它(ta)(ta)的(de)构(gou)造示意图和(he)代(dai)表符(fu)号。代(dai)表符(fu)号中的(de)箭(jian)头方向标明由P(衬底)指(zhi)向N(沟(gou)道)。P沟(gou)道增(zeng)强型MOS管(guan)的(de)箭(jian)头方向与(yu)上述相反(fan)，如图(c)所示。

NMOS集成电路是N沟道MOS电路，NMOS集成电路的输入阻抗很高，基本上不需求吸收电流，因而，CMOS与NMOS集成电路联接时不必思考电流的负载疑问。NMOS集成电路大多选用单组正电源供电，而且以5V为多。CMOS集成电路只需选用与NMOS集成电路相同的电源，就可与NMOS集成电路直接联接。不过，从NMOS到CMOS直接联接时，由于NMOS输出的高电平低于CMOS集成电路的输入高电平，因而需求运用一个（电位）上拉电阻R，R的取值通常选用2～100KΩ。
由p型衬底和两(liang)(liang)个高浓度n涣散区构(gou)成的(de)MOS管叫作n沟(gou)(gou)道(dao)MOS管，该管导通时(shi)在(zai)两(liang)(liang)个高浓度n涣散区间构(gou)成n型导电(dian)沟(gou)(gou)道(dao)。n沟(gou)(gou)道(dao)增强(qiang)型MOS管必(bi)须在(zai)栅(zha)极上施(shi)加(jia)正向偏压，且只(zhi)需(xu)栅(zha)源电(dian)压大于阈值电(dian)压时(shi)才有(you)导电(dian)沟(gou)(gou)道(dao)发作的(de)n沟(gou)(gou)道(dao)MOS管。n沟(gou)(gou)道(dao)耗(hao)尽型MOS管是(shi)指在(zai)不加(jia)栅(zha)压（栅(zha)源电(dian)压为零）时(shi)，就有(you)导电(dian)沟(gou)(gou)道(dao)发作的(de)n沟(gou)(gou)道(dao)MOS管。

（1）vGS对iD及沟(gou)道的(de)控制造用

①vGS>0 的状况

若(ruo)vGS＞0，则栅(zha)极(ji)和(he)衬(chen)底(di)(di)之间的(de)(de)(de)(de)SiO2绝缘层(ceng)中(zhong)便发作一个电场(chang)。电场(chang)方向(xiang)垂直于半导体外表(biao)的(de)(de)(de)(de)由栅(zha)极(ji)指向(xiang)衬(chen)底(di)(di)的(de)(de)(de)(de)电场(chang)。这(zhei)个电场(chang)能(neng)架(jia)(jia)空(kong)空(kong)穴(xue)而吸(xi)引电子(zi)(zi)。架(jia)(jia)空(kong)空(kong)穴(xue)：使栅(zha)极(ji)邻近的(de)(de)(de)(de)P型(xing)衬(chen)底(di)(di)中(zhong)的(de)(de)(de)(de)空(kong)穴(xue)被架(jia)(jia)空(kong)，剩余(yu)不能(neng)移(yi)动的(de)(de)(de)(de)受主(zhu)离子(zi)(zi)(负离子(zi)(zi))，构成耗尽层(ceng)。吸(xi)引电子(zi)(zi)：将 P型(xing)衬(chen)底(di)(di)中(zhong)的(de)(de)(de)(de)电子(zi)(zi)（少子(zi)(zi)）被吸(xi)引到衬(chen)底(di)(di)外表(biao)。

② vGS=0 的状况从图1(a)能够(gou)看(kan)出，增强型MOS管的漏(lou)(lou)(lou)(lou)极d和源极s之间(jian)有两个背靠背的PN结(jie)。当栅(zha)——源电(dian)压(ya)vGS=0时，即便加上(shang)漏(lou)(lou)(lou)(lou)——源电(dian)压(ya)vDS，而且不管vDS的极性怎(zen)样，总有一个PN结(jie)处于反偏(pian)状况，漏(lou)(lou)(lou)(lou)——源极间(jian)没(mei)有导电(dian)沟道，所(suo)以这时漏(lou)(lou)(lou)(lou)极电(dian)流(liu)iD≈0。
