SCR谐振桥式拓扑
信(xin)息来源：本站 日(ri)期(qi)：2017-05-11
SCR谐振桥式拓(tuo)扑概述

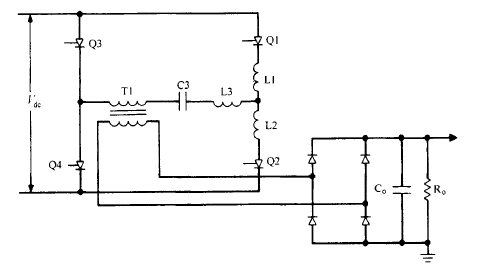

谐振型半桥电路 （ 图 6.10 ） 和全桥电路 （ 图 6.11 ） 是最有用的 SCR 电路。半桥电路仅用 两个额定有效值为 SOOY 、45A 的 SCR ( Marconi ACR25U08LG ），就能够从经过整流的220V交流电网上获取高达4kW的交流或直流输出功率。若器件额定电压为1200V，则用全桥电路能够输出8kW的功率。全桥电路的工作原理与半桥谐振电路类似，当然若输出相同功率，全桥电路中SCR接受的电压应力将是半桥的两倍，电流应力则为其一半。下面将细致引见半桥电路。半桥电路可工作于串联负载状态 ，如图 6.10 所示，次级负载经过变压器 Tl 折算到初级 与谐振电路发作串联谐振（Ql导通时，Cl与L3和L1发作串联谐振：Q2导通时，Cl与L3和L2发作串联谐振） 。在串联负载电路中 ，次级负载折算到初级的阻抗不能太高 ，否则谐振 电路的 Q 值太低 ，当谐振电流反向时 ，原先导通的 SCR 就会无法牢靠关断 。电路无需输出 电感，因而在输出高压或低压的场所都适用。正常工作时，由于负载和LC串联，与LC元件相比阻抗很小，所以该电路能够平安地接受输出端短路。但是该电路MOS管驱(qu)动(dong)输出端不(bu)能(neng)开(kai)路 ，这 将在(zai)下面停止阐述 。
开关电(dian)源、设(she)计

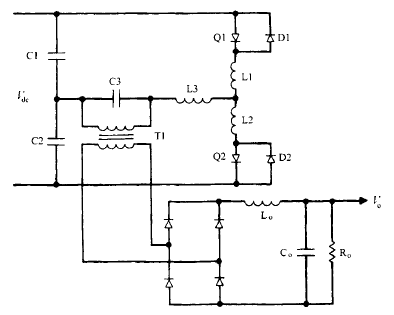

图 6.12 并联负(fu)载(zai) SCR 谐(xie)振半桥电(dian)路 。其输出功率由谐(xie)振电(dian)容(rong)两端取得 。次级(ji)负(fu)载(zai)折算到初级(ji) 的(de)(de)阻抗必需足够大(da)，以免降低(di)谐(xie)振电(dian)路的(de)(de) Q 值(zhi)，由于(yu) Q 值(zhi)过低(di)时 SCR 无法正(zheng)常关断
