详细(xi)分(fen)析常见开关电源中(zhong)的7种驱动(dong)电路（附有图片）-KIA MOS管
信息来源：本(ben)站 日期(qi)：2019-11-27

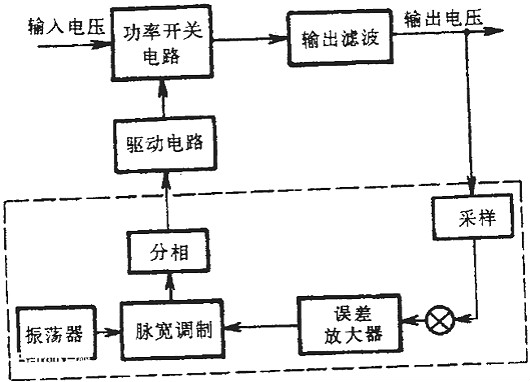

驱动电(dian)(dian)路(lu)(Drive Circuit)，位(wei)于主电(dian)(dian)路(lu)和控(kong)制电(dian)(dian)路(lu)之(zhi)间(jian)，用(yong)来对控(kong)制电(dian)(dian)路(lu)的信(xin)号进行放(fang)大的中间(jian)电(dian)(dian)路(lu)（即放(fang)大控(kong)制电(dian)(dian)路(lu)的信(xin)号使其能(neng)够(gou)驱动功率晶体(ti)管(guan)），称为驱动电(dian)(dian)路(lu)。
驱动(dong)电路(lu)的作(zuo)用(yong)：将控(kong)制电路(lu)输(shu)出(chu)的PWM脉冲放大(da)到足以驱动(dong)功(gong)率晶体管—开关(guan)功(gong)率放大(da)作(zuo)用(yong)。
1、直接耦合型驱动电路

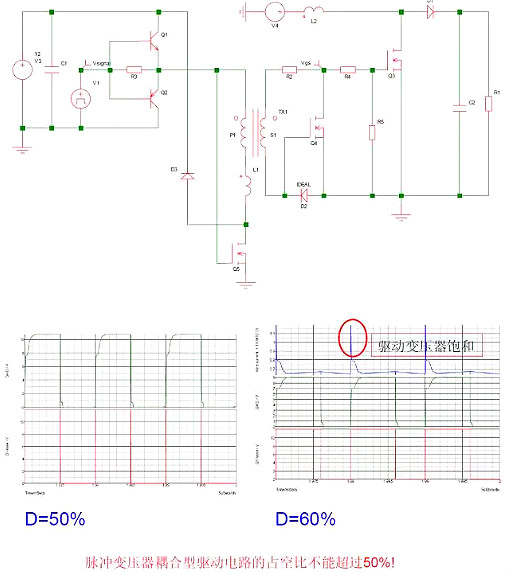

2、脉冲变压器(qi)耦合型驱(qu)动(dong)电路

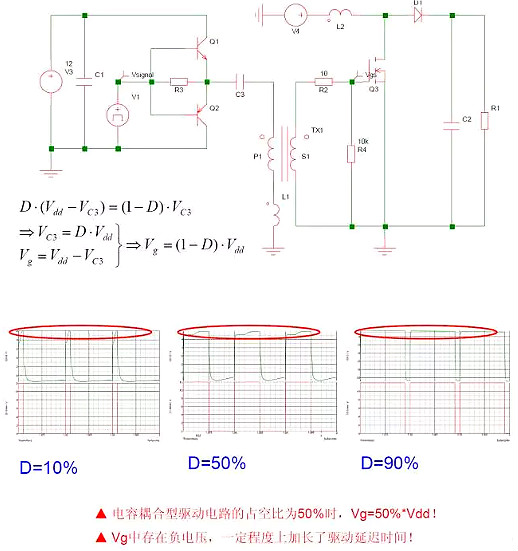

3、电(dian)容耦(ou)合型驱动电(dian)路

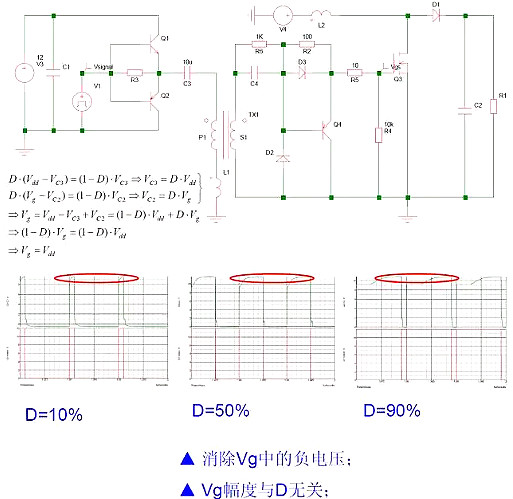

4、电容耦合型驱动电路(lu)–改进型I

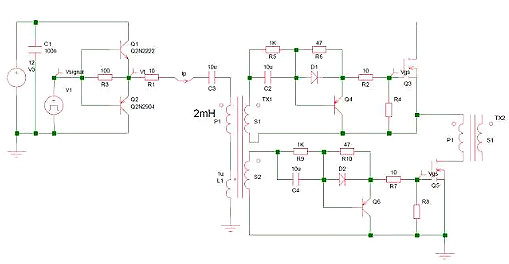

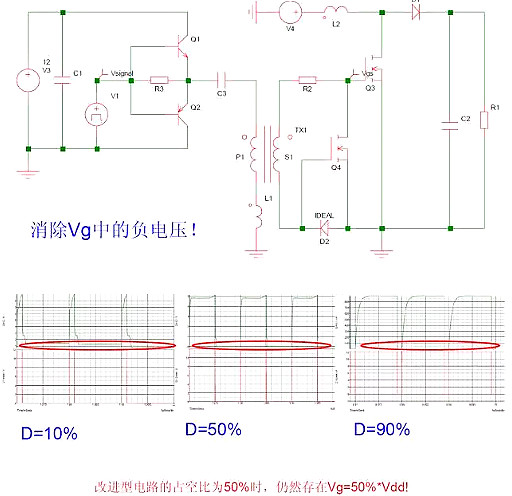

5、电容耦合型驱动电路(lu)–改进(jin)型II
6、用于双管正激的驱动电路

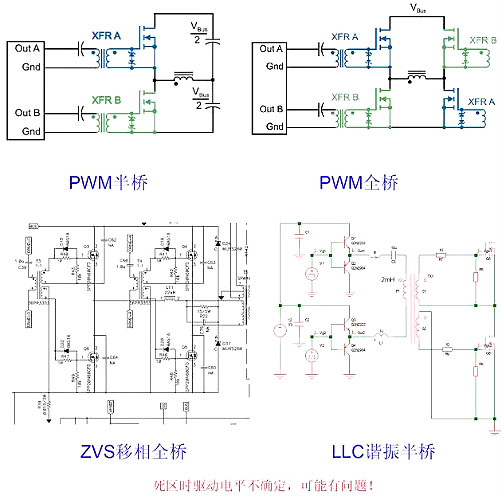

7、用于桥式变换器的(de)驱动电路

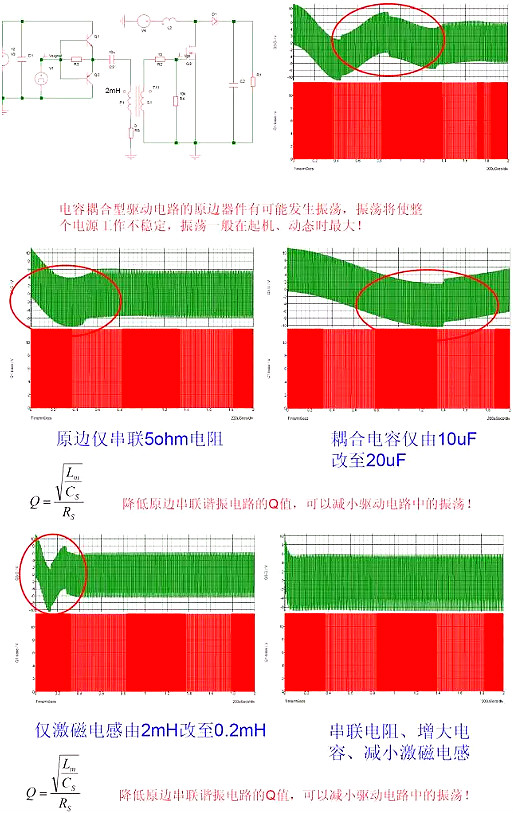

1、电(dian)容(rong)耦(ou)合(he)型驱(qu)动电(dian)路中的振(zhen)荡(dang)

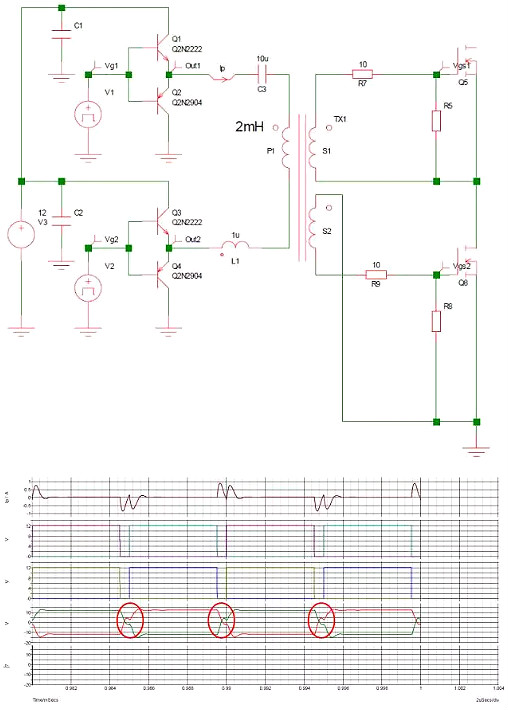

2、桥式变换器中的驱动(dong)–常(chang)用电路

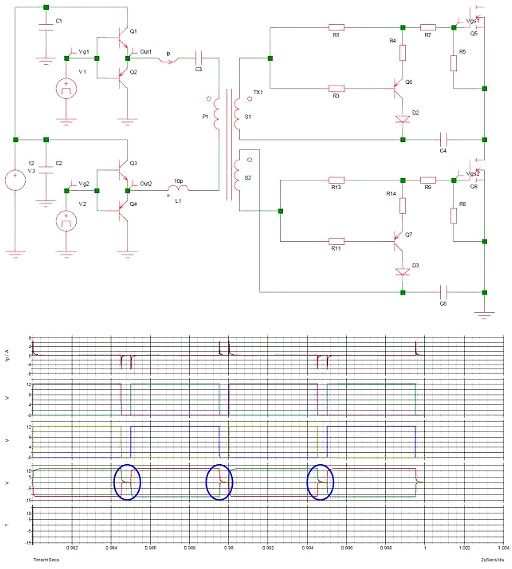

3、桥式变换器中的驱动–改进电路

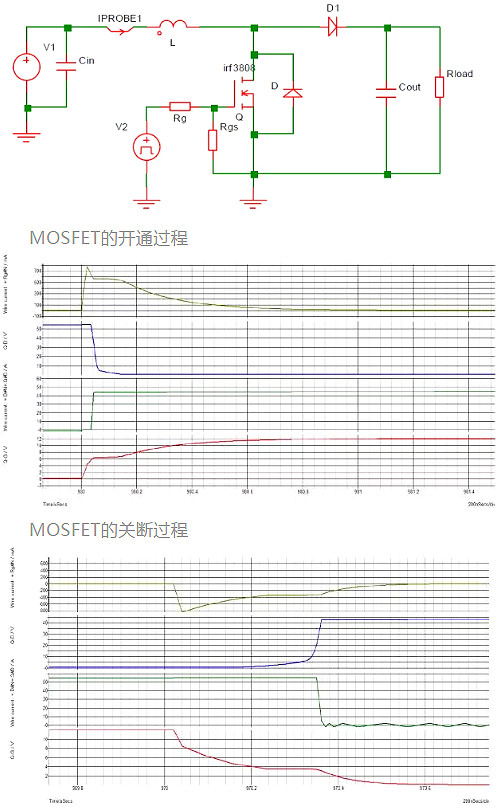

驱动电(dian)(dian)路的(de)实质是给栅极电(dian)(dian)容充放电(dian)(dian)
开通(tong)：
1.驱动电压足够高，一(yi)般>10V；（减(jian)小RDS(on))
2.足够的瞬(shun)态驱(qu)动电(dian)流，快(kuai)的上升沿； (加速开通(tong)）
3.驱动电路内阻抗(kang)小。 (加(jia)速开通）
关断：

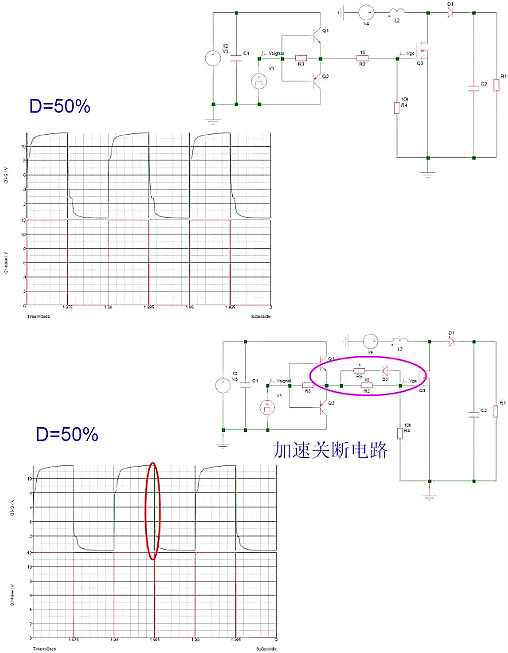

1. 足够的(de)瞬态驱动电流，快的(de)下降沿； (加速关断(duan)）
2. 驱动(dong)电(dian)路内阻抗小(xiao)。 (加(jia)速关断）
3. 驱动(dong)加负压。 (防(fang)止(zhi)误导通）
