全(quan)桥(qiao)拓扑基本工(gong)作原理
信息来源:本站 日期:2017-05-17

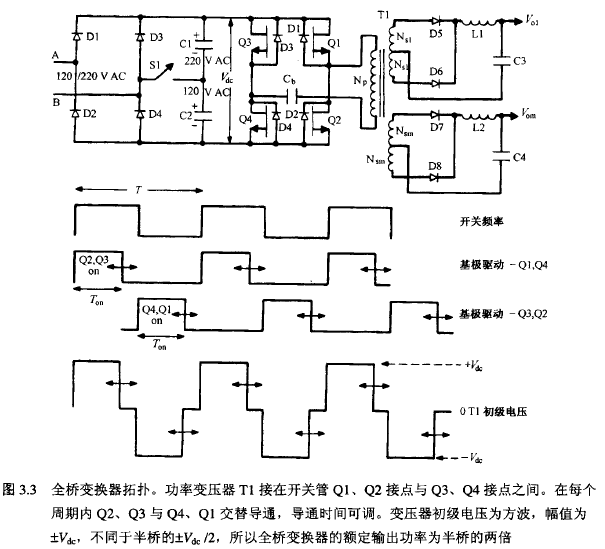

全桥(qiao)变(bian)换(huan)(huan)器(qi)如图 3.3 所(suo)示,其输(shu)入与半桥(qiao)变(bian)换(huan)(huan)器(qi)相同 ,采用倍压(ya)全桥(qiao)切换(huan)(huan)整流电路(lu) 。 全桥(qiao)拓扑可用于构成(cheng)接(jie) 440V 网电的离线变(bian)换(huan)(huan)器(qi) 。
图 3.3 中的全桥变换器有两个输出 ,即主输出和辅输出。电路工作过程为 ,斜对角的两个MOS管开关(guan)管 ( Q2 和 Q3 或 Q4 和 QI) 同时(shi)导(dao)(dao)通(tong),两组开关(guan)管交替导(dao)(dao)通(tong)半个周期(qi) ,若(ruo)忽略 开关(guan)管的(de)导(dao)(dao)通(tong)压(ya)(ya)降 ,则(ze)施加到(dao)变压(ya)(ya)器的(de)初级电压(ya)(ya)是幅值为Vdc、宽(kuan)度为 ton ( 受反馈环控制)的(de)交变方波。
电(dian)压和负(fu)(fu)载(zai)变(bian)(bian)(bian)化时(shi),反(fan)馈环检测输(shu)出(chu)电(dian)压Vdc 的变(bian)(bian)(bian)化并(bing)调制脉宽 ton ’ 以维持(chi)(chi)输(shu)出(chu)电(dian)压不变(bian)(bian)(bian)。与其他拓扑相间 ,全桥变(bian)(bian)(bian)换器辅输(shu)出(chu)在网压改变(bian)(bian)(bian)时(shi)能保持(chi)(chi)不变(bian)(bian)(bian) ,但负(fu)(fu)载(zai)变(bian)(bian)(bian)化超出(chu) 5%~ 8%时(shi),辅输(shu)出(chu)很(hen)难保持(chi)(chi)恒定(ding) 。设每个开关管(guan)的导(dao)通(tong)压降为 IV ,主输(shu)出(chu)肖特基整(zheng)流(liu)管(guan)的导(dao)通(tong)压降为 0.5V ,辅输(shu)出(chu)整(zheng)流(liu) 管(guan)导(dao)通(tong)压降也为 IV,则(ze)变(bian)(bian)(bian)换器输(shu)出(chu)电(dian)压为
与(yu)其(qi)他拓扑原理(li)相同 ,当输(shu)入电(dian)压(ya)以一(yi)定比例(li)上升(sheng)或下(xia)降时,脉(mai)宽(kuan)调制器将以同样的(de) 比例(li)减小或增(zeng)大脉(mai)宽(kuan)保(bao)持的(de)乘积(ji)不变(bian)来保(bao)持输(shu)出电(dian)压(ya)恒定 。
