MOSFET导通电阻Rds(ON)与VGS、结温、耐压(ya)的(de)关系分析-KIA MOS管(guan)
信(xin)息来源:本站(zhan) 日(ri)期:2020-03-09
导通(tong)电(dian)阻Rds(ON)是场效应管(MOSFET)的一项重要(yao)参数,mos管在越来越多(duo)(duo)的新能(neng)源和汽(qi)车电(dian)子应用中,都(dou)能(neng)发现(xian)MOSFET的身影(ying),而且很多(duo)(duo)应用要(yao)求(qiu)超低(di)导通(tong)电(dian)阻的MOSFET功率器件。
什么是Rds(ON)?
Rds(ON)是MOSFET工作(zuo)(启(qi)动)时(shi),漏极D和源极S之间(jian)的电阻值,单位是欧(ou)姆。对于同(tong)类MOSFET器件,Rds(ON)数值越小(xiao),工作(zuo)时(shi)的损耗(功率损耗)就越小(xiao)。
mos管工作(zuo)电路
对于一般晶体(ti)管,消耗功率用(yong)集电(dian)(dian)极饱和电(dian)(dian)压(VCE(sat))乘(cheng)以(yi)集电(dian)(dian)极电(dian)(dian)流(IC)表示:
PD=(集电极饱和电压VCE(sat))x(集电极电流IC)
对于MOSFET,消耗(hao)功(gong)(gong)率用(yong)漏极源极间(jian)导通(tong)电(dian)阻(zu)(Rds(ON))计算。MOSFET消耗(hao)的(de)功(gong)(gong)率PD用(yong)MOSFET自身具有的(de)Rds(ON)乘(cheng)以漏极电(dian)流(ID)的(de)平方表示:
PD =(导通电阻Rds(ON))x(漏极电流ID)2
由于消(xiao)耗功(gong)率将变成热量散发出去,这(zhei)对(dui)设备会产(chan)生负面(mian)影响,所以电路设计时都会采取(qu)一定的对(dui)策来减(jian)少发热,即降低消(xiao)耗功(gong)率。
由于(yu)MOSFET的发热元凶是导通电阻(zu)Rds(ON),一般应用(yong)中(zhong)都要求Rds(ON)在Ω级以下。
与一般晶(jing)体管相比(bi),MOSFET的消耗功(gong)率较(jiao)小,所以发热也小,散(san)热对策也相对简(jian)单。
Rds(ON)与VGS的关系
通常,栅极源(yuan)极间(jian)(jian)电压(ya)(VGS)越高,Rds(ON)越小。栅极源(yuan)极间(jian)(jian)电压(ya)相(xiang)同的条件下,Rds(ON)因电流不(bu)同而不(bu)同。计(ji)算功率损耗时,需要考虑栅极源(yuan)极间(jian)(jian)电压(ya)和漏极电流,选择适(shi)合的Rds(ON)。

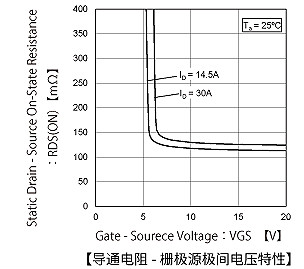

导(dao)通电阻-栅(zha)极(ji)源极(ji)间电压特性

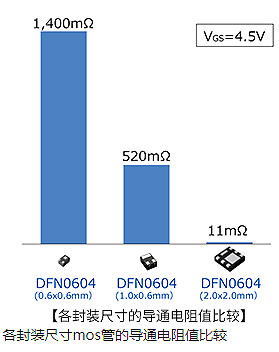

一般(ban)MOSFET的(de)(de)芯片尺寸(表面面积)越(yue)大,Rds(ON)越(yue)小。不同尺寸的(de)(de)小型封装(zhuang)条件(jian)下,封装(zhuang)尺寸越(yue)大可搭载的(de)(de)芯片尺寸就越(yue)大,因此Rds(ON)越(yue)小。应用中,选择更大尺寸的(de)(de)封装(zhuang),Rds(ON)会(hui)更小。
Rds(ON)与温度的关系
除了VGS,温度(du)是(shi)影(ying)响Rds(ON)的一(yi)个主要(yao)因素,与(yu)导通状(zhuang)态(tai)(tai)无(wu)关,无(wu)论是(shi)放大(da)状(zhuang)态(tai)(tai)还是(shi)开(kai)关状(zhuang)态(tai)(tai),温度(du)的影(ying)响都(dou)十分明显(xian),因此需要(yao)注意这(zhei)一(yi)特(te)性。
MOSFET在饱和导通条件下(xia),Rds(ON)随(sui)着(zhe)温(wen)(wen)度(du)的(de)升高(gao)有(you)(you)增(zeng)加的(de)趋(qu)(qu)势(shi),结温(wen)(wen)Tc从25℃增(zeng)加到100℃时(shi),Rds(ON)大约会增(zeng)加1倍,这(zhei)意味着(zhe)随(sui)着(zhe)温(wen)(wen)度(du)的(de)升高(gao),漏(lou)—源极的(de)压降升高(gao),漏(lou)极电流有(you)(you)减小的(de)趋(qu)(qu)势(shi),漏(lou)极功耗则有(you)(you)增(zeng)加的(de)趋(qu)(qu)势(shi),在配(pei)置独立散热器的(de)时(shi)候(hou)应该注(zhu)意到这(zhei)一点。
Rds(ON)与耐压的关系
在(zai)汽车(che)、充电(dian)(dian)(dian)桩、光伏发电(dian)(dian)(dian)、风力发电(dian)(dian)(dian)等应(ying)用中,不少地(di)方要(yao)求MOSFET能够(gou)耐一定电(dian)(dian)(dian)压。如果想要(yao)耐压越高就得把MOSFET做厚,越厚的(de)话MOSFET导(dao)通(tong)电(dian)(dian)(dian)阻(zu)就会越大。这样,同等条件(jian)下(xia)的(de)低导(dao)通(tong)电(dian)(dian)(dian)阻(zu)MOSFET就具有竞(jing)争优势,所以厂家都在(zai)材料和工艺上下(xia)功夫把导(dao)通(tong)电(dian)(dian)(dian)阻(zu)做小(xiao),小(xiao)到只(zhi)有1mΩ,这个时候的(de)损耗就特(te)别小(xiao)。
