怎样检测场效应管

场效应管能够用万用表电阻(zu)挠停止引脚辨(bian)认和检测。

(1)引(yin)脚(jiao)辨(bian)认与检测

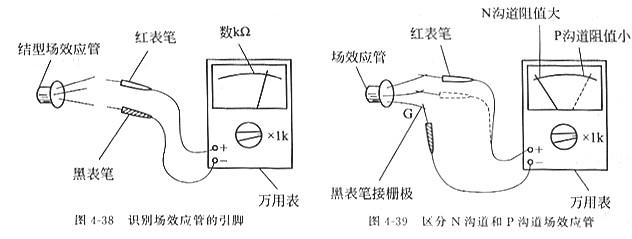

结型场效应管的引(yin)脚(jiao)(jiao)辨认办法如图4-38昕示，将(jiang)万用表(biao)置丁。RX 1k”挡(dang)，用两(liang)表(biao)笔分别(bie)丈量每两(liang)个(ge)引(yin)脚(jiao)(jiao)间的正(zheng)、反向电阻(zu)。当某两(liang)个(ge)引(yin)脚(jiao)(jiao)间的正(zheng)、反向电阻(zu)相(xiang)等，均为(wei)数千(qian)欧时(shi)，则(ze)这两(liang)个(ge)引(yin)脚(jiao)(jiao)为(wei)漏极D和源极S（可互(hu)换）．余下的一个(ge)引(yin)脚(jiao)(jiao)即为(wei)栅极G。

(2)辨别N沟道场效应管(guan)和P沟道场效应管(guan)

如(ru)图4-39所(suo)示，将万用表置于“RX1k”挡，黑表笔接栅极G．红表笔分别接另外两(liang)(liang)(liang)引脚，假(jia)(jia)如(ru)测得两(liang)(liang)(liang)个电(dian)阻值均很(hen)(hen)大，则为(wei)N沟道(dao)场(chang)效(xiao)应管(guan)。假(jia)(jia)如(ru)测得两(liang)(liang)(liang)个电(dian)阻值均很(hen)(hen)小(xiao)，则为(wei)P沟道(dao)场(chang)效(xiao)应管(guan)。假(jia)(jia)如(ru)丈(zhang)量结果(guo)不契(qi)合以上两(liang)(liang)(liang)步，则阐(chan)明(ming)该(gai)场(chang)效(xiao)应管(guan)已坏或性(xing)能不良。

(3)估测结(jie)型场效应管放大(da)能力

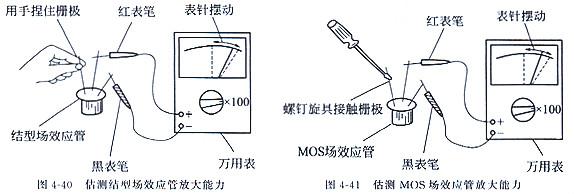

将万(wan)用(yong)表(biao)置于“RX100”挡，两表(biao)笔分别接漏极D和源极s，然后用(yong)F捏住栅极G（注入人体感应(ying)电压），表(biao)针(zhen)(zhen)应(ying)向左或向右摆动(dong)，如图4-40所示。表(biao)针(zhen)(zhen)摆动(dong)幅度越大(da)阐明场效应(ying)管(guan)的放大(da)才(cai)能(neng)越大(da)。假如表(biao)针(zhen)(zhen)不(bu)动(dong)，阐明该(gai)管(guan)已坏。

(4)估(gu)测绝缘栅(zha)场效(xiao)应(ying)管放大力能

估测绝缘栅场效应管(MOS管)放大(da)才能时(shi)，由于其输入阻抗很(hen)高，为避(bi)免人体(ti)感应电压惹起栅极击(ji)穿，不要用手(shou)直接(jie)接(jie)触栅极G，而应手(shou)拿螺钉(ding)旋(xuan)具的绝缘(yuan)柄，用螺钉(ding)旋(xuan)具的金属杆去接(jie)触栅极G，如图(tu)4-41所示。判别办法与丈量结型场效(xiao)应管相同。
