一、 电子烟系统设计

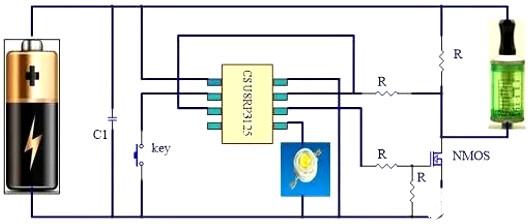

电子烟由(you)主控芯片CSU8RP3125、电池、 按键(jian)、LED呼吸灯(deng)、雾化器组成（见(jian)下(xia)图）。

二、 电子烟详细设计

短路保护

采用(yong)芯片(pian)本身的低(di)电压复位功能来实现(xian)电子烟的短路保(bao)护(hu)(hu)，把(ba)芯片(pian)的LVR设定在2.4V，当负(fu)载端(duan)短路时，芯片(pian)的VDD脚瞬间被拉低(di)到2.4V以下，芯片(pian)复位，NMOS。管(guan)的控(kong)制脚回到上电复位的状态，即为(wei)低(di)电平切断NMOS来保(bao)护(hu)(hu)MOS管(guan)。

过充保护

由于电(dian)(dian)(dian)池直接连到(dao)(dao)芯(xin)片的VDD上，通过(guo)把芯(xin)片内(nei)部基准电(dian)(dian)(dian)压(ya)(ya)(ya)作为输入，用(yong)VDD来作参考，因为内(nei)部基准电(dian)(dian)(dian)压(ya)(ya)(ya)是固定的，所(suo)以只要 VDD上的电(dian)(dian)(dian)压(ya)(ya)(ya)有变(bian)化时(shi)，采到(dao)(dao)的AD值(zhi)也会有相应的变(bian)化，利用(yong)AD值(zhi)来反算(suan)出电(dian)(dian)(dian)池端(duan)的电(dian)(dian)(dian)压(ya)(ya)(ya)，当芯(xin)片检测到(dao)(dao)电(dian)(dian)(dian)池电(dian)(dian)(dian)压(ya)(ya)(ya)高于4.2V时(shi)，让NMOS的控制脚(jiao)输出低电(dian)(dian)(dian)平关断NMOS来切(qie)断充电(dian)(dian)(dian)端(duan)与电(dian)(dian)(dian)池之间的充电(dian)(dian)(dian)回(hui)路，防止电(dian)(dian)(dian)池过(guo)充。CSU8RP3215芯(xin)片采用(yong)内(nei)部基准，测量(liang)电(dian)(dian)(dian)池电(dian)(dian)(dian)压(ya)(ya)(ya)，除(chu)了省(sheng)去(qu)了外部参考源， 同时(shi)也节省(sheng)了分压(ya)(ya)(ya)电(dian)(dian)(dian)阻。

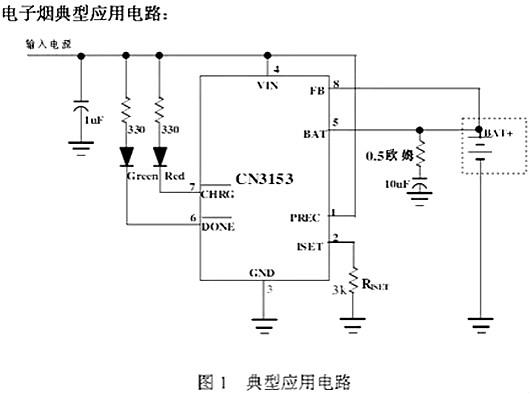

电路特性：

1、恒压充电最高电压4.2V

2、充电电流(liu)为405mA。

3、也可(ke)(ke)以调整(zheng)充(chong)电电流(liu)(liu)(liu)，调整(zheng)第2管脚(jiao)到地的(de)电阻，计(ji)(ji)算(suan)公式(shi)为：ICH = 1216V / RISET 其中，ICH表示充(chong)电电流(liu)(liu)(liu)，单(dan)位为安培 RISET表示ISET管脚(jiao)到地的(de)电阻，单(dan)位为欧姆。例如，如果需要405mA的(de)充(chong)电电流(liu)(liu)(liu)，可(ke)(ke)按下(xia)面的(de)公式(shi)计(ji)(ji)算(suan)：RISET = 1216V/0.405A = 3kΩ 为了(le)保(bao)证良好的(de)稳(wen)定(ding)性和温(wen)度特性，RISET建议使(shi)用精度为1%的(de)金属膜电阻。通过测量ISET管脚(jiao)的(de)电压(ya)可(ke)(ke)以检(jian)测充(chong)电电流(liu)(liu)(liu)。充(chong)电电流(liu)(liu)(liu)可(ke)(ke)以用下(xia)面的(de)公式(shi)计(ji)(ji)算(suan)： ICH = （VISET / RISET） × 1000。

低电压报警

利用2.2小节同(tong)样的(de)ADC检测方式来检测VDD电(dian)(dian)压(ya)(ya)（即(ji)电(dian)(dian)池(chi)(chi)电(dian)(dian)压(ya)(ya)），当电(dian)(dian)池(chi)(chi)电(dian)(dian)压(ya)(ya)低(di)于3.2V时，让(rang)NMOS管(guan)控制脚输(shu)出低(di)电(dian)(dian)平来关掉NMOS并(bing)且(qie)通过控制PWM的(de)输(shu)出来驱动LED呼(hu)吸(xi)灯来提醒用户(hu)电(dian)(dian)池(chi)(chi)电(dian)(dian)压(ya)(ya)过低(di)。

雾化过流保护

通(tong)过(guo)外(wai)部的AD通(tong)道(dao)来(lai)检测NMOS管(guan)(guan)到地的压降来(lai)换算出流过(guo)雾(wu)(wu)化(hua)器的电流，一旦检测到雾(wu)(wu)化(hua)电流过(guo)大时(shi)，芯片(pian)会把NMOS管(guan)(guan)的控制脚置低来(lai)关断(duan)NMOS管(guan)(guan)，防止雾(wu)(wu)化(hua)过(guo)流。CSU8RP3125的AD检测小信号(hao)精准，可电子烟产品的可靠性。

呼吸灯的控制

利用(yong)(yong)芯片(pian)本身的(de)(de)PWM输(shu)(shu)出功能，LED灯(deng)从(cong)(cong)灭(mie)到(dao)(dao)最(zui)亮的(de)(de)过(guo)程中，PWM周期固定的(de)(de)情(qing)况下，PWM从(cong)(cong)低(di)电平(ping)开始，每3ms递(di)(di)增一(yi)(yi)个(ge)正宽频(pin)，一(yi)(yi)直(zhi)到(dao)(dao)PWM输(shu)(shu)出为高电平(ping)。相反，LED从(cong)(cong)最(zui)亮到(dao)(dao)灭(mie)的(de)(de)过(guo)程中，PWM从(cong)(cong)高电平(ping)开始，每6ms递(di)(di)增一(yi)(yi)个(ge)负宽频(pin)，一(yi)(yi)直(zhi)到(dao)(dao)PWM输(shu)(shu)出低(di)电平(ping)为止(zhi)，实现呼吸(xi)灯(deng)的(de)(de)控制。当电池(chi)电压欠压时，呼吸(xi)灯(deng)的(de)(de)渐变速度时间会变为正常工(gong)作的(de)(de)1/3，以此提醒用(yong)(yong)户需要及时充(chong)电。

目前，电子烟主(zhu)要针对的(de)(de)是欧美市场，而本次(ci)设计(ji)选用的(de)(de)芯(xin)海CSU8RP3125芯(xin)片(pian)(pian)的(de)(de)ESD（芯(xin)片(pian)(pian)级(ji)）HBM模型(xing)为8KV，工作温度范围-40~85℃。经(jing)测试芯(xin)片(pian)(pian)高速(su)PWM稳定，ADC采样(yang)效果好(hao)，温漂小，性能可靠。该型(xing)号(hao)芯(xin)片(pian)(pian)为MSOP-8封(feng)装，有利于PCB面积缩减，非(fei)常适(shi)合电子烟的(de)(de)开(kai)发。

电子烟常见mos管型号

电池常见质量问题

常见问题：

1.外观不(bu)良(liang)；2.按(an)键不(bu)灵敏；3.灯(deng)闪；4.长亮； 5.不(bu)工作； 6.充不(bu)进(jin)电；

7.使用时间短、抽(chou)烟(yan)口数少；8.烟(yan)雾量小-不稳定(ding)；9.外表起雾，氧化；

主要原因：

1.外观(guan)不良---A、五金电(dian)(dian)镀出(chu)现瑕疵比如(ru)掉镀；B、五金被(bei)刮花，出(chu)现刮痕；C、电(dian)(dian)池(chi)管橡胶漆脱漆货掉漆；D、电(dian)(dian)池(chi)管被(bei)刮花；

2.按(an)键(jian)不灵敏---A、线路板(ban)上(shang)的按(an)键(jian)弹(dan)性力度不够致(zhi)使案(an)件手感不好；B、生产装配出了(le)问题，按(an)键(jian)和支架(jia)衔接(jie)(jie)不好导(dao)致(zhi)脱落松动(dong)；C、个别因(yin)(yin)为(wei)跌落震动(dong)的原(yuan)因(yin)(yin)致(zhi)使案(an)件和支架(jia)衔接(jie)(jie)松动(dong)；现在(zai)因(yin)(yin)为(wei)工艺的改进比(bi)如五(wu)金主体上(shang)多了(le)卡(ka)槽可以固定按(an)键(jian)和支架(jia)，比(bi)如方案(an)板(ban)上(shang)按(an)键(jian)弹(dan)性已经要求(qiu)供应商达到合理(li)要求(qiu)从而这方面问题比(bi)较(jiao)小，但不可控原(yuan)因(yin)(yin)还是存(cun)在(zai)；

3.灯(deng)(deng)闪---线(xian)路板(ban)上(shang)的(de)指示灯(deng)(deng)常闪，主(zhu)要是因为(wei)在装配过程中因为(wei)人体(ti)含有静(jing)电(dian)，直接(jie)把线(xian)路板(ban)上(shang)的(de)mos管烧坏(huai)，扰乱(luan)了(le)方(fang)案(an)板(ban)上(shang)的(de)程序从(cong)而导致线(xian)路板(ban)不(bu)能正常工作；现(xian)在在每个工人身上(shang)都(dou)安装了(le)静(jing)电(dian)环，把人体(ti)身上(shang)的(de)静(jing)电(dian)输入地下(xia)从(cong)而减少静(jing)电(dian)对线(xian)路板(ban)的(de)损坏(huai)，但(dan)因为(wei)不(bu)可(ke)控(kong)原因这个问(wen)题还是会出现(xian)；

4.长亮---跟灯闪原(yuan)因一样；

5.不工(gong)作(zuo)---A、装配出了问题比(bi)如①电池正负极接触不良，②方案板上(shang)的线在装配过(guo)程中(zhong)被压断(duan)；B、电池没(mei)电，需要给电池杆充电；

6.充(chong)不(bu)进(jin)电(dian)(dian)(dian)(dian)---A、电(dian)(dian)(dian)(dian)芯掉(diao)到(dao)(dao)一点电(dian)(dian)(dian)(dian)都没有(you)了(le)，电(dian)(dian)(dian)(dian)压(ya)(ya)为0，这个(ge)时候充(chong)不(bu)进(jin)电(dian)(dian)(dian)(dian)；B、电(dian)(dian)(dian)(dian)池杆或者USB线坏了(le)充(chong)不(bu)进(jin)电(dian)(dian)(dian)(dian)；C、电(dian)(dian)(dian)(dian)池杆、USB线、墙充(chong)有(you)一方接触(chu)不(bu)良；所以线路板(ban)一定要有(you)低电(dian)(dian)(dian)(dian)压(ya)(ya)保护功能，我们的电(dian)(dian)(dian)(dian)芯电(dian)(dian)(dian)(dian)压(ya)(ya)掉(diao)到(dao)(dao)3.2V就会自(zi)动停止工作，不(bu)让电(dian)(dian)(dian)(dian)芯一点电(dian)(dian)(dian)(dian)都没有(you)导致充(chong)不(bu)进(jin)电(dian)(dian)(dian)(dian)；

7.使(shi)用时间(jian)短、抽烟口数(shu)少---电芯(xin)质(zhi)量有(you)问题，比(bi)如B品电芯(xin)，内阻大从而(er)导致(zhi)使(shi)用时间(jian)和抽烟口数(shu)比(bi)正常(chang)的少很多(duo)；

8.烟(yan)雾量(liang)小(xiao)、不(bu)(bu)稳定---电芯(xin)质量(liang)有问题(ti)，比如B品电芯(xin)，电压不(bu)(bu)稳定，输出(chu)电压月低烟(yan)雾量(liang)越小(xiao)；

9.外(wai)(wai)表(biao)起雾(wu)，氧化---电(dian)芯(xin)(xin)质(zhi)量有问题，比如B品(pin)电(dian)芯(xin)(xin)，电(dian)芯(xin)(xin)漏液，里(li)面的(de)物(wu)质(zhi)渗透从而导致外(wai)(wai)表(biao)有层白(bai)(bai)白(bai)(bai)的(de)雾(wu)气(qi)和(he)五金腐蚀的(de)很(hen)难(nan)看(kan)；

综上所诉：

外观(guan)的(de)(de)问题主要是(shi)五金和(he)电池管以及案件(jian)的(de)(de)问题；

内在品质(zhi)主要是(shi)电芯、方案板的问(wen)题；

对两者(zhe)都有影(ying)响的就是员工的专业度和(he)装配(pei)的问题(ti)；
