mos管2300引脚实物及尺寸图

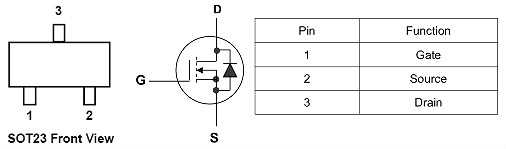

1、mos管2300引脚实物图

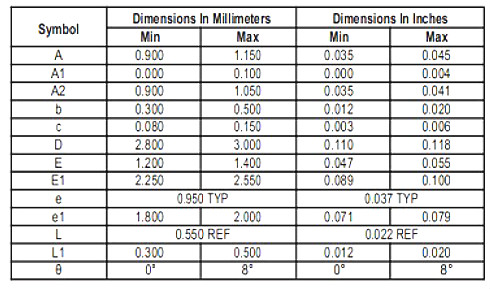

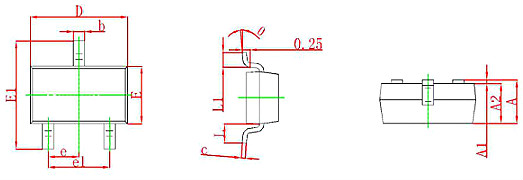

2、mos管2300引脚尺寸图

mos管2300主要参数

产品型号(hao)：KIA2300

工作方(fang)式(shi)：6.0A/20V

漏源(yuan)电(dian)压(ya)：20V

栅(zha)源电(dian)压：±10A

漏电流(liu)连续(xu)：6.0A

脉冲漏(lou)极电流：20A

耗(hao)散功率(lv)：1.25W

热电阻：100℃/V

漏源击穿电压：20V

栅极(ji)阈值电压：0.5V

输(shu)入(ru)电容：888PF

输(shu)出(chu)电容：144PF

上升(sheng)时间：14.5ns

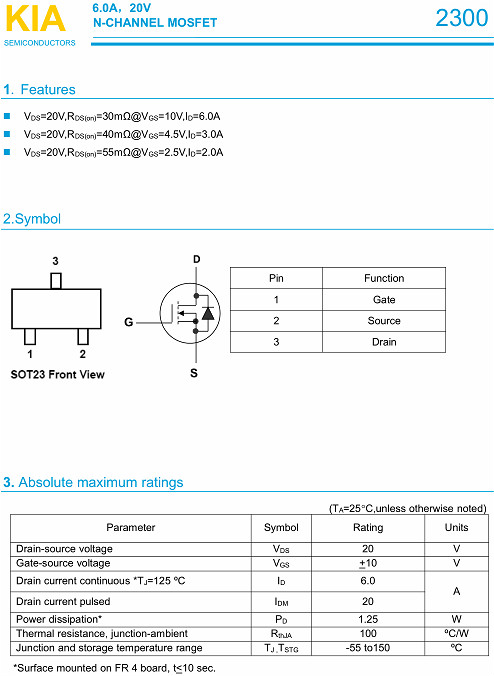

mos管2300引脚-mos管2300规格书

查看(kan)及下(xia)载详(xiang)情(qing)，请点击下(xia)图。

mos管2300引脚-引脚如何快速判断与好坏及引脚性能

1、用10K档(dang)，内(nei)有15伏(fu)电池。可(ke)提供导通电压。

2、因为栅(zha)极等效于电(dian)容(rong)，与任何脚不通，不论N管(guan)或P管(guan)都很容(rong)易找出(chu)栅(zha)极来(lai)，否则是坏管(guan)。

3、利用(yong)表(biao)笔对栅源(yuan)间(jian)正向或(huo)反(fan)向充电(dian)，可(ke)使漏(lou)源(yuan)通(tong)或(huo)断，且由于栅极上(shang)电(dian)荷能保持(chi)，上(shang)述两步(bu)可(ke)分先后，不必同步(bu)，方便。但(dan)要(yao)放(fang)电(dian)时需短路管脚或(huo)反(fan)充。

4、大都源(yuan)漏间有反(fan)并二极管，应注意，及帮助判(pan)断。

5、大都封(feng)庄(zhuang)为字面对自已时，左栅(zha)中(zhong)漏右(you)源。以上前(qian)三点必需掌握，后两点灵活运用(yong)，很快(kuai)就(jiu)能判管(guan)脚，分(fen)好坏。

如果对新拿到(dao)的不明MOS管，可(ke)以通过测定来判断脚极，只有准(zhun)确判定脚的排列，才(cai)能正确使用。

MOS管管脚测定方法

①栅极G的测(ce)定：用(yong)(yong)万(wan)用(yong)(yong)表R&TImes;100档，测(ce)任意两脚(jiao)之间(jian)正反向电阻(zu)，若其中某次(ci)测(ce)得电阻(zu)为(wei)数百Ω），该两脚(jiao)是D、S，第三脚(jiao)为(wei)G。

②漏极D、源极S及(ji)类型判定：用万用表(biao)(biao)R&TImes;10kΩ档测D、S问(wen)正反(fan)向(xiang)电阻(zu)，正向(xiang)电阻(zu)约为(wei)0.2&TImes;10kΩ，反(fan)向(xiang)电阻(zu)（5一(yi)∞）X100kΩ。在测反(fan)向(xiang)电阻(zu)时，红表(biao)(biao)笔不动，黑表(biao)(biao)笔脱离引脚后(hou)，与G碰一(yi)下，然后(hou)回去(qu)再接原引脚，出现两种(zhong)情况：

a．若读数由原来较大值(zhi)变为(wei)(wei)0（0×10kΩ），则(ze)红表笔(bi)(bi)所接为(wei)(wei)S，黑(hei)(hei)表笔(bi)(bi)为(wei)(wei)D。用黑(hei)(hei)表笔(bi)(bi)接触G有效，使(shi)MOS管D、S间正反向电阻值(zhi)均为(wei)(wei)0Ω，还可证明(ming)该管为(wei)(wei)N沟道。

b．若(ruo)读(du)数(shu)(shu)仍为(wei)较大值，黑(hei)表(biao)(biao)笔(bi)(bi)不(bu)动，改用红表(biao)(biao)笔(bi)(bi)接触G，碰(peng)一下之(zhi)后立即回到原脚，此时若(ruo)读(du)数(shu)(shu)为(wei)0Ω，则(ze)黑(hei)表(biao)(biao)笔(bi)(bi)接的是(shi)S极、红表(biao)(biao)笔(bi)(bi)为(wei)D极，用红表(biao)(biao)笔(bi)(bi)接触G极有效，该MOS管为(wei)P沟道。
