超实用的电工8大公式讲解-电工公式大全-电工基础公式

一、照明电路电流计算及熔丝刀闸的选择

电工8大公式（一）口诀：白炽灯(deng)算电流(liu)，可用(yong)功率除(chu)压(ya)求(qiu)；日光(guang)灯(deng)算电流(liu)，功率除(chu)压(ya)及功率因(yin)数(shu)求(qiu)（节能日光(guang)灯(deng)除(chu)外）；刀闸保险(xian)也好(hao)求(qiu)，一点五倍额定流(liu)。

说明：照明电路中(zhong)的白炽灯(deng)为(wei)(wei)电阻(zu)性负(fu)荷，功(gong)率(lv)因数cosΦ=1，用功(gong)率(lv)P单位(wei)瓦除(chu)以电压等于其额定电流。日光灯(deng)为(wei)(wei)电感(gan)性负(fu)荷，其功(gong)率(lv)因数cosΦ为(wei)(wei)0.4-0.6（一般取0.5），即P/U/cosΦ=I。

例1：有一(yi)照明线路，额定电压为220V，白炽灯总(zong)功率为2200W，求总(zong)电流(liu)选刀闸熔丝。

解：已(yi)知 U=220V,总功率=2200W

总电流I=P/U=2200/220=10A

选刀闸：QS=I×(1.1~1.5)=15A

选熔丝：IR=I×(1.1~1.5)=10×1.1=11A

(取(qu)系数(shu)1.1)

QS--------刀闸(zha)

IR---------熔丝(si)

答：电路的电流为(wei)10安培(pei)，刀闸(zha)选用15安培(pei)，熔(rong)丝选用11安培(pei)。

例2：有(you)(you)一(yi)照明电(dian)路，额定(ding)电(dian)压(ya)为220V，接(jie)有(you)(you)日光灯440W，求总(zong)电(dian)流选(xuan)刀(dao)闸熔丝。（cosΦ=0.5）

解：已知U=220V, cosΦ=0.5，总(zong)功率=440W

总电流I=P/U/ cosΦ=440/220/0.5=4A

选刀闸(zha)：QS=I×(1.1~1.5)=4×1.5=6A

选熔丝：IR=I×(1.1~1.5)= 4×1.5=6A

答：电(dian)路的总电(dian)流为4A,刀(dao)闸选(xuan)用6A,熔丝选(xuan)用6A。

二、380V/220V常用负荷计算

电工8大(da)公式（二(er)）口(kou)诀：三相千瓦(wa)两(liang)倍安，热，伏安，一(yi)千乏为一(yi)点五(wu)，单(dan)相二(er)二(er)乘四五(wu)，若是三八两(liang)倍半(ban)。

说明：三(san)相(xiang)(xiang)千(qian)(qian)瓦(wa)两(liang)倍安(an)是(shi)指三(san)相(xiang)(xiang)电(dian)动机容(rong)量(liang)1千(qian)(qian)瓦(wa)，电(dian)流2安(an)培，热，伏安(an)，一千(qian)(qian)乏(fa)一点五是(shi)指三(san)相(xiang)(xiang)电(dian)热器(qi)，变压器(qi)，电(dian)容(rong)器(qi)容(rong)量(liang)1千(qian)(qian)瓦(wa)，1千(qian)(qian)伏安(an)，1千(qian)(qian)乏(fa)电(dian)容(rong)电(dian)流为1.5安(an)培，单(dan)(dan)相(xiang)(xiang)二二乘四五，若是(shi)三(san)八两(liang)倍半(ban)是(shi)指单(dan)(dan)相(xiang)(xiang)220V容(rong)量(liang)1千(qian)(qian)瓦(wa)，电(dian)流为4.5安(an)，380V单(dan)(dan)相(xiang)(xiang)电(dian)焊机1千(qian)(qian)伏安(an)为2.5安(an)培。

例1：有一台三相异(yi)步电(dian)动机，额定电(dian)压为380V，容量为14千瓦，功率(lv)因数为0.85，效率(lv)为0.95，计算电(dian)流？

解(jie)：已知(zhi) U=380V  cosΦ=0.85   n=0.95   P=14千瓦(wa)

电流I=P/(×U×cosΦ×n)=P/(1.73×380×0.85×0.95)=28(安)

答(da)：电流(liu)为28安培。

例2：有一台(tai)三相380伏、容量为10千瓦加热器(qi)，求电流？

解：已知 U=380V  P=10千瓦(wa)

电流I=P/(×U)=10/(1.73×0.38)=15.21（安(an)）

答(da)：电流为15安。

例3：有一台380伏(fu)的三相变压器(qi)，容量20千伏(fu)安，求电流？

解：已(yi)知  U=380V   S=20KWA

电流 I=S/(×U)=20/(1.73×0.38)=30.45(安)

答：电流为30安培。

例4：有一台BW0.4-12-3电(dian)容器，求电(dian)流？

解(jie)：已知  U=0.4千伏    Q=12 KVAR

电(dian)流(liu)I=Q/(×U)=12/(1.73×0.4)=17.3(安)

答：电流(liu)为17.3安培。

例5：有一台单(dan)相220V，容量1千(qian)瓦电烙铁，求(qiu)电流？

解：已知U=220V  P=1000瓦(wa)

电流I=P/U=1000/220=4.5(安)

答：电流为4.5安培。

例6：有一(yi)台单相电焊机(ji)，额定(ding)电压为380V，容量为28千伏安，求电流？

解(jie)：已知  U=380V   S=28千伏安

电(dian)流I=S/U=28/0.38=73.6(安)

答：电(dian)流(liu)为73.6安培。

说明：以上(shang)计(ji)算单相(xiang)设备电压为(wei)220V，功率(lv)因数cosΦ=1，电流为(wei)容量的(de)4.5倍，单相(xiang)设备电压为(wei)380V,如电焊机(ji)和行灯变压器之类负(fu)载，其电流为(wei)容量的(de)2.5倍。

三、配电电力变压器的选择

电工8大公式（三）口诀：电力变压器选容量(liang)，

总(zong)用电设备承(cheng)同时(shi)率。

再除功率(lv)因数和效率(lv)。

说明(ming)：总用(yong)电设(she)备(bei)(bei)是指工(gong)厂所有设(she)备(bei)(bei)功率之和，同时(shi)率是指同时(shi)间投入运行的设(she)备(bei)(bei)实际容量与用(yong)电设(she)备(bei)(bei)容量的比值，一般选约为0.7

功率(lv)因数：一般选0.8-0.9

效率：一(yi)般为0.85-0.9

电(dian)(dian)力变压(ya)器容量(liang)=用(yong)电(dian)(dian)设备总容量(liang)×同时率/用(yong)电(dian)(dian)设备的(de)功率因数×用(yong)电(dian)(dian)设备效率

例(li)：有一(yi)工厂(chang)用电设备(bei)总容(rong)量(liang)700千VA，实际用量(liang)为(wei)600千VA，求用电变(bian)压器的(de)容(rong)量(liang)。

同时率(lv)600千VA÷700千VA=0.86

电力变压器容量=（700×0.86）/（cosΦ=0.85×0.85）=600/0.722=830千VA

注：如功率因数为0.95，效率为0.9，其容量为：

电力变压器容(rong)量=（700×0.7）/（cosΦ=0.95×n=0.9）=490/0.855=576千(qian)VA

如：功率(lv)因数=0.7 ，n=0.9  同时率(lv)为0.75，求(qiu)容量。

电力变压(ya)器容量=（700千(qian)(qian)VA×0.75）／（0.7×0.9）=525／0.63=833千(qian)(qian)VA

综合上述分(fen)析功率因数(shu)(shu)越(yue)低电力变压(ya)器选用(yong)越(yue)大，反(fan)之越(yue)小(xiao)，总结必须(xu)提高功率因数(shu)(shu)才能达到(dao)节能降(jiang)耗目的。

四、功率因数的计算

电工(gong)8大公(gong)式(shi)（四）口诀(jue)：功(gong)率(lv)因数怎么(me)求，可看有功和无(wu)功电表求(qiu)，计算当月用(yong)电(dian)量，即(ji)可算(suan)出功率因数。

说明：有(you)的(de)(de)企业忽视了功(gong)率因数(shu)(shu)的(de)(de)高(gao)低(di)，功(gong)率因数(shu)(shu)低(di)可导致企业用(yong)电的(de)(de)成本增加，为了减少(shao)用(yong)电成本，功(gong)率因数(shu)(shu)必须达到(dao)0.9，关于功(gong)率因数(shu)(shu)的(de)(de)如何(he)提高(gao)，将在下一节如何(he)计算补偿功(gong)率因数(shu)(shu)的(de)(de)提高(gao)论述(shu)。

口诀中(zhong)的功(gong)(gong)(gong)(gong)率(lv)(lv)因(yin)数怎(zen)样求，可看有(you)功(gong)(gong)(gong)(gong)和无功(gong)(gong)(gong)(gong)电(dian)(dian)(dian)表(biao)(biao)(biao)求，计算(suan)当(dang)月(yue)(yue)用(yong)电(dian)(dian)(dian)量(liang)即可求出功(gong)(gong)(gong)(gong)率(lv)(lv)因(yin)数来，有(you)的企业工厂配(pei)电(dian)(dian)(dian)系统未装(zhuang)功(gong)(gong)(gong)(gong)率(lv)(lv)因(yin)数表(biao)(biao)(biao)，功(gong)(gong)(gong)(gong)率(lv)(lv)表(biao)(biao)(biao)，没有(you)无功(gong)(gong)(gong)(gong)补偿设备，只是配(pei)装(zhuang)了(le)电(dian)(dian)(dian)压表(biao)(biao)(biao)、电(dian)(dian)(dian)流表(biao)(biao)(biao)、有(you)功(gong)(gong)(gong)(gong)电(dian)(dian)(dian)度表(biao)(biao)(biao)、无功(gong)(gong)(gong)(gong)电(dian)(dian)(dian)度表(biao)(biao)(biao)，所以计算(suan)功(gong)(gong)(gong)(gong)率(lv)(lv)因(yin)数较为(wei)困难(nan)，可通过(guo)有(you)功(gong)(gong)(gong)(gong)电(dian)(dian)(dian)度表(biao)(biao)(biao)当(dang)月(yue)(yue)的用(yong)电(dian)(dian)(dian)量(liang)千瓦/时和无功(gong)(gong)(gong)(gong)电(dian)(dian)(dian)度表(biao)(biao)(biao)Kvar/时，计算(suan)当(dang)月(yue)(yue)的功(gong)(gong)(gong)(gong)率(lv)(lv)因(yin)数。

例：当(dang)月(yue)有功电度用1000千(qian)瓦(wa)/时，无功电表用300Kvar/时，求当(dang)月(yue)的功率因数cosΦ。

解：cosΦ=有功/=1000/=1000/1044=0.957

若有(you)功电度用(yong)1000千瓦(wa)/时，无功电表用(yong)750Kvar/时，求当月的功率因数cosΦ。

cosΦ=有功/=1000/=1/1.22=0.81

注：企业无功补(bu)偿的(de)功率因数一(yi)般在0.7-0.85，有的(de)在0.65以下，电(dian)动(dong)机功率越(yue)小，功率因数降(jiang)低，大马(ma)拉小车，功率因数低，一(yi)般感应电(dian)机所占cosΦ70%，电(dian)力(li)变(bian)压器(qi)占20%，导线占10%。

如(ru)配电屏(ping)上有功(gong)率因(yin)数(shu)(shu)表可以直接(jie)看出，或由配电屏(ping)上得(de)电压表，电流表和(he)功(gong)力表的指示(shi)数(shu)(shu)计(ji)算出瞬时功(gong)率因(yin)数(shu)(shu)。

即：cosΦ= P/(×U×I)

式中P为(wei)功率表（千瓦），U为(wei)电(dian)压指示(shi)数（千伏 0.38KV），I为(wei)电(dian)流(liu)表指示(shi)数（安(an)）。

五、电动机接触器热元件选择

电(dian)工8大公式（五）口诀：电(dian)动机选接流(liu)，两倍额定电(dian)流(liu)求，电动机求(qiu)电流，一千(qian)瓦(wa)等于(yu)一个流。电动机选热(re)元件，一点(dian)二倍(bei)额流算(suan)，一倍额流来整定(ding)，过载保护(hu)有(you)保证。

说明：交流(liu)(liu)接(jie)(jie)触器是接(jie)(jie)通和断开电(dian)(dian)(dian)动(dong)(dong)机(ji)(ji)(ji)负(fu)载电(dian)(dian)(dian)流(liu)(liu)的(de)一(yi)(yi)种控(kong)制电(dian)(dian)(dian)器，一(yi)(yi)般交流(liu)(liu)接(jie)(jie)触器的(de)额定(ding)(ding)(ding)电(dian)(dian)(dian)流(liu)(liu)按(an)(an)(an)电(dian)(dian)(dian)动(dong)(dong)机(ji)(ji)(ji)额定(ding)(ding)(ding)电(dian)(dian)(dian)流(liu)(liu)的(de)1.3-2倍(bei)选(xuan)择，口诀中，电(dian)(dian)(dian)动(dong)(dong)机(ji)(ji)(ji)选(xuan)接(jie)(jie)流(liu)(liu)，两倍(bei)额定(ding)(ding)(ding)电(dian)(dian)(dian)流(liu)(liu)求，是指(zhi)电(dian)(dian)(dian)动(dong)(dong)机(ji)(ji)(ji)选(xuan)择交流(liu)(liu)接(jie)(jie)触器的(de)额定(ding)(ding)(ding)电(dian)(dian)(dian)流(liu)(liu)按(an)(an)(an)电(dian)(dian)(dian)动(dong)(dong)机(ji)(ji)(ji)额定(ding)(ding)(ding)电(dian)(dian)(dian)流(liu)(liu)的(de)2倍(bei)。选(xuan)择口诀中的(de)电(dian)(dian)(dian)动(dong)(dong)机(ji)(ji)(ji)，选(xuan)热元件，一(yi)(yi)点二倍(bei)额流(liu)(liu)算，一(yi)(yi)倍(bei)额流(liu)(liu)来整定(ding)(ding)(ding)，过(guo)载保护(hu)有(you)保证，是指(zhi)电(dian)(dian)(dian)动(dong)(dong)机(ji)(ji)(ji)热元件其额定(ding)(ding)(ding)电(dian)(dian)(dian)流(liu)(liu)按(an)(an)(an)电(dian)(dian)(dian)动(dong)(dong)机(ji)(ji)(ji)额定(ding)(ding)(ding)电(dian)(dian)(dian)流(liu)(liu)的(de)1.2倍(bei)选(xuan)择，按(an)(an)(an)电(dian)(dian)(dian)动(dong)(dong)机(ji)(ji)(ji)1倍(bei)额定(ding)(ding)(ding)电(dian)(dian)(dian)流(liu)(liu)整定(ding)(ding)(ding)是电(dian)(dian)(dian)路的(de)过(guo)载保护(hu)。

例如：有一台三相异步电(dian)动机(ji)额定电(dian)压为(wei)380伏，容量为(wei)10千瓦(wa)，功(gong)率因数(shu)为(wei)0.85，效率为(wei)0.95，求电(dian)动机(ji)电(dian)流，并选(xuan)择交流接触热元(yuan)件及(ji)整定值。

解：（1）经验口诀公(gong)式：10千(qian)瓦×2=20（安）

（2）已知 U=380V  P=10千瓦  cosΦ=0.85   n=0.95

电流(liu)I= P/(×U×cosΦ×n)=10/(1.73×0.38×0.85×0.95)=20(安)

选(xuan)择交流接触器：KM=Ke×（1.3-2）=20×2=40（安）

选 CJ10--40

选热元件：FR=Ic×（1.1~1.25）=20×1.25=25(安)

选 JR16—20/30，JR按20安整定

答(da)：电动(dong)机电流为(wei)20安(an)培，选40安(an)接触器，热元件额定(ding)电流为(wei)25安(an)，整定(ding)到20安(an)。

六、绝缘导线的安全电流计算

电工(gong)8大公式(shi)（六）口诀（一(yi)）：十下五，百上(shang)二(er)，二(er)五三五四三界(jie)，七零、九(jiu)五两倍(bei)半(ban)，裸线(xian)加一(yi)半(ban)，铜线(xian)升级算，穿(chuan)管温度(du)八、九(jiu)折。

说明：十下五是指(zhi)导(dao)(dao)线(xian)(xian)(xian)截面在(zai)(zai)10平(ping)(ping)(ping)(ping)方(fang)(fang)毫(hao)(hao)米以(yi)下，每平(ping)(ping)(ping)(ping)方(fang)(fang)毫(hao)(hao)米的(de)安(an)(an)全(quan)(quan)电(dian)流(liu)(liu)为5安(an)(an)培；百上二是指(zhi)导(dao)(dao)线(xian)(xian)(xian)截面在(zai)(zai)100平(ping)(ping)(ping)(ping)方(fang)(fang)毫(hao)(hao)米以(yi)上，每一平(ping)(ping)(ping)(ping)方(fang)(fang)毫(hao)(hao)米安(an)(an)全(quan)(quan)电(dian)流(liu)(liu)为2安(an)(an)培；二五三五四三界(jie)是指(zhi)导(dao)(dao)线(xian)(xian)(xian)截面在(zai)(zai)16平(ping)(ping)(ping)(ping)方(fang)(fang)毫(hao)(hao)米、25平(ping)(ping)(ping)(ping)方(fang)(fang)毫(hao)(hao)米，每1平(ping)(ping)(ping)(ping)方(fang)(fang)毫(hao)(hao)米安(an)(an)全(quan)(quan)电(dian)流(liu)(liu)为4安(an)(an)培，导(dao)(dao)线(xian)(xian)(xian)截面在(zai)(zai)35平(ping)(ping)(ping)(ping)方(fang)(fang)毫(hao)(hao)米和50平(ping)(ping)(ping)(ping)方(fang)(fang)毫(hao)(hao)米，每1平(ping)(ping)(ping)(ping)方(fang)(fang)毫(hao)(hao)米安(an)(an)全(quan)(quan)电(dian)流(liu)(liu)为3安(an)(an)培；七零、九五两倍半是指(zhi)每1平(ping)(ping)(ping)(ping)方(fang)(fang)毫(hao)(hao)米的(de)安(an)(an)全(quan)(quan)电(dian)流(liu)(liu)为2.5安(an)(an)培；裸(luo)线(xian)(xian)(xian)加(jia)一半，铜线(xian)(xian)(xian)升级算是指(zhi)截面的(de)裸(luo)导(dao)(dao)线(xian)(xian)(xian)，可按(an)绝缘导(dao)(dao)线(xian)(xian)(xian)乘(cheng)以(yi)1.5倍计算安(an)(an)全(quan)(quan)电(dian)流(liu)(liu)，同截面的(de)铜导(dao)(dao)线(xian)(xian)(xian)按(an)铝导(dao)(dao)线(xian)(xian)(xian)大一线(xian)(xian)(xian)号(hao)等级计算安(an)(an)全(quan)(quan)电(dian)流(liu)(liu)；穿管温(wen)度八(ba)、九折(zhe)是指(zhi)导(dao)(dao)线(xian)(xian)(xian)穿管乘(cheng)系数(shu)0.8，高温(wen)场所实用乘(cheng)以(yi)系数(shu)0.9。

口诀（二）：二点(dian)五下整九倍(bei)，升(sheng)级(ji)减一顺序对(dui)，三十(shi)五线乘以三点(dian)五，双(shuang)双(shuang)成组减半倍(bei)，高温(wen)九折，铜线升(sheng)级(ji)，裸(luo)线加(jia)一半，导(dao)线穿管二、三、四、八、七、六折勿忘记。

说明：口(kou)诀中的(de)二点五(wu)下整九倍，升级减(jian)一(yi)顺序对(dui)是(shi)指(zhi)导(dao)(dao)线(xian)截(jie)面(mian)在2.5平(ping)(ping)方(fang)(fang)毫(hao)(hao)米(mi)(mi)，每(mei)1平(ping)(ping)方(fang)(fang)毫(hao)(hao)米(mi)(mi)的(de)安全电流为(wei)9安培，导(dao)(dao)线(xian)截(jie)面(mian)从(cong)2.5平(ping)(ping)方(fang)(fang)毫(hao)(hao)米(mi)(mi)以上，即4平(ping)(ping)方(fang)(fang)毫(hao)(hao)米(mi)(mi)开始线(xian)号(hao)每(mei)增大(da)一(yi)等(deng)(deng)级，其安全电流减(jian)小1安培，直至2.5平(ping)(ping)方(fang)(fang)毫(hao)(hao)米(mi)(mi)为(wei)止(zhi)；三(san)十(shi)五(wu)线(xian)乘(cheng)以三(san)点五(wu)，双(shuang)双(shuang)成组减(jian)半(ban)倍是(shi)指(zhi)导(dao)(dao)线(xian)截(jie)面(mian)35平(ping)(ping)方(fang)(fang)毫(hao)(hao)米(mi)(mi)每(mei)1平(ping)(ping)方(fang)(fang)毫(hao)(hao)米(mi)(mi)安全截(jie)流量为(wei)3.5安培，35平(ping)(ping)方(fang)(fang)毫(hao)(hao)米(mi)(mi)以上的(de)导(dao)(dao)线(xian)，两(liang)个等(deng)(deng)级的(de)线(xian)号(hao)为(wei)一(yi)组，安全电流减(jian)0.5安培，依次往上推算；高温九折，铜线(xian)升级，裸线(xian)加(jia)一(yi)半(ban)，导(dao)(dao)线(xian)穿(chuan)管(guan)(guan)二、三(san)、四、八、七、六折勿忘记是(shi)指(zhi)导(dao)(dao)线(xian)穿(chuan)管(guan)(guan)两(liang)条(tiao)线(xian)应乘(cheng)系(xi)数0.8，导(dao)(dao)线(xian)穿(chuan)管(guan)(guan)三(san)条(tiao)线(xian)乘(cheng)以系(xi)数0.7，导(dao)(dao)线(xian)穿(chuan)管(guan)(guan)4条(tiao)线(xian)乘(cheng)以系(xi)数0.6。

注意：以上口诀(jue)（一）、（二）是(shi)以铝绝缘导线，温(wen)度25度为准。

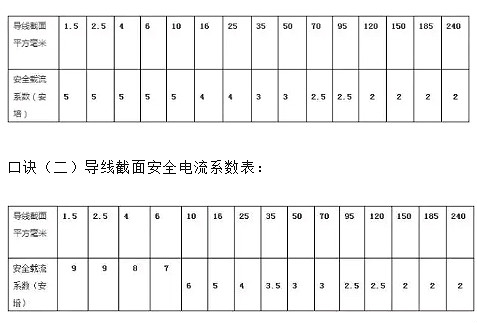

口诀（一）导线截面安全电流(liu)系数表：

七、380V三相电动机导线截面选择计算

电工8大公式(shi)（七）口诀：电动机选(xuan)导线(xian)(xian)，截面系数(shu)加减算(suan)，二点(dian)五(wu)，二、四为(wei)三，六(liu)上均五(wu)，往上算(suan)，百(bai)二返百(bai)，升级减，线(xian)(xian)大容小一级选(xuan)。

说明：380V三相异步电动机选择导线截(jie)面(mian)是电工工作(zuo)中经常遇到的(de)问题，可根据此口诀选择导线截(jie)面(mian)。口诀是以铝绝缘导线为(wei)准，使用铜绝缘导线时可按同截(jie)面(mian)的(de)铝导线小(xiao)一线号的(de)截(jie)面(mian)为(wei)铜导线的(de)载流(liu)量，考虑导线穿管及高温场(chang)所的(de)使用。

二(er)点五，二(er)是指(zhi)2.5平方(fang)毫(hao)(hao)米(mi)导(dao)(dao)线(xian)加(jia)上(shang)系(xi)数2为电(dian)动(dong)(dong)机容量(liang)，即2.5+2=4.5（千(qian)(qian)瓦），2.5平方(fang)毫(hao)(hao)米(mi)的(de)绝缘铝导(dao)(dao)线(xian)可供4.5千(qian)(qian)瓦及(ji)以下(xia)的(de)电(dian)动(dong)(dong)机使用。若使用铜绝缘导(dao)(dao)线(xian)时可选1.5平方(fang)毫(hao)(hao)米(mi)的(de)铜绝缘导(dao)(dao)线(xian)；四二(er)为三是指(zhi)4平方(fang)毫(hao)(hao)米(mi)的(de)导(dao)(dao)线(xian)加(jia)系(xi)数3为电(dian)动(dong)(dong)机容量(liang)，即4+3=7（千(qian)(qian)瓦），可供7千(qian)(qian)瓦电(dian)动(dong)(dong)机使用；六上(shang)均(jun)五，是指(zhi)6平方(fang)毫(hao)(hao)米(mi)以上(shang)的(de)截面导(dao)(dao)线(xian)加(jia)系(xi)数均(jun)为5。

例如(ru)：6平(ping)方(fang)(fang)毫(hao)(hao)米(mi)(mi)(mi)加(jia)系(xi)数5=6+5=11（千(qian)(qian)(qian)瓦），10平(ping)方(fang)(fang)毫(hao)(hao)米(mi)(mi)(mi)+5=15（千(qian)(qian)(qian)瓦），16平(ping)方(fang)(fang)毫(hao)(hao)米(mi)(mi)(mi)+5=21（千(qian)(qian)(qian)瓦），25平(ping)方(fang)(fang)毫(hao)(hao)米(mi)(mi)(mi)+5=30（千(qian)(qian)(qian)瓦），35平(ping)方(fang)(fang)毫(hao)(hao)米(mi)(mi)(mi)+5=40（千(qian)(qian)(qian)瓦），50平(ping)方(fang)(fang)毫(hao)(hao)米(mi)(mi)(mi)+5=55（千(qian)(qian)(qian)瓦），70平(ping)方(fang)(fang)毫(hao)(hao)米(mi)(mi)(mi)+5=75（千(qian)(qian)(qian)瓦），95平(ping)方(fang)(fang)毫(hao)(hao)米(mi)(mi)(mi)+5=100（千(qian)(qian)(qian)瓦）。

百(bai)二返百(bai)，升级减(jian)，线(xian)大容小(xiao)一(yi)级选(xuan)是指导线(xian)截(jie)面120平(ping)(ping)方毫米(mi)可供100千瓦(wa)三相(xiang)380伏供电(dian)电(dian)动机使用(yong)，导线(xian)截(jie)面在120平(ping)(ping)方毫米(mi)以上，按线(xian)号截(jie)面小(xiao)一(yi)等级计算(suan)电(dian)动机容量(liang)。

例如：120平方(fang)毫(hao)(hao)(hao)米(mi)绝(jue)缘(yuan)铝导线(xian)可供(gong)100千瓦电动机(ji)(ji)(ji)容量(liang)(liang)；150平方(fang)毫(hao)(hao)(hao)米(mi)绝(jue)缘(yuan)铝导线(xian)可供(gong)120千瓦电动机(ji)(ji)(ji)容量(liang)(liang)；185平方(fang)毫(hao)(hao)(hao)米(mi)绝(jue)缘(yuan)铝导线(xian)可供(gong)150千瓦电动机(ji)(ji)(ji)容量(liang)(liang)；240平方(fang)毫(hao)(hao)(hao)米(mi)绝(jue)缘(yuan)铝导线(xian)可供(gong)185千瓦电动机(ji)(ji)(ji)容量(liang)(liang)使(shi)用；由于电动机(ji)(ji)(ji)集肤效应，导线(xian)截面越大，其(qi)电流系数越小(xiao)。

八、低压380V/220V三相四线架空导线截面选择计算

电工8大公(gong)式(shi)（八）口诀：

架(jia)空(kong)线路选截(jie)面(mian)，荷距系数(shu)相乘(cheng)算，三相荷距(ju)系乘四，单相荷距(ju)二十四，得数除以(yi)1.7，即得铜线截面(mian)积(ji)。

说(shuo)明：低压(ya)架空线路安装选(xuan)择(ze)导线截(jie)面(mian)(mian)(mian)是电(dian)(dian)工(gong)工(gong)作中经常遇到的实(shi)际问题(ti)，导线截(jie)面(mian)(mian)(mian)选(xuan)择(ze)大了(le)造成浪费，投资(zi)高，导线截(jie)面(mian)(mian)(mian)选(xuan)小了(le)，不(bu)能满足(zu)(zu)于供(gong)电(dian)(dian)安全(quan)(quan)和供(gong)电(dian)(dian)电(dian)(dian)压(ya)质量要(yao)求，导线截(jie)面(mian)(mian)(mian)按口诀(jue)选(xuan)择(ze)能满足(zu)(zu)于电(dian)(dian)压(ya)损失5%的供(gong)电(dian)(dian)安全(quan)(quan)要(yao)求。

口诀中，架空线(xian)(xian)路选(xuan)截(jie)面(mian)(mian)(mian)(mian)，荷(he)距(ju)系数相乘算是(shi)指(zhi)(zhi)导线(xian)(xian)截(jie)面(mian)(mian)(mian)(mian)，求(qiu)出送电员荷(he)距(ju)，再(zai)乘以(yi)(yi)(yi)系数即(ji)为(wei)应(ying)选(xuan)择的(de)导线(xian)(xian)；三相荷(he)距(ju)系乘四(si)，单相荷(he)距(ju)二(er)十(shi)四(si)是(shi)指(zhi)(zhi)三相四(si)线(xian)(xian)制(zhi)供电，三相380伏，求(qiu)出员荷(he)距(ju)再(zai)乘以(yi)(yi)(yi)系数4为(wei)应(ying)选(xuan)择的(de)导线(xian)(xian)截(jie)面(mian)(mian)(mian)(mian)，单相220伏供电，求(qiu)出员荷(he)距(ju)再(zai)乘以(yi)(yi)(yi)系数24为(wei)应(ying)选(xuan)择的(de)导线(xian)(xian)截(jie)面(mian)(mian)(mian)(mian)，选(xuan)用(yong)铜线(xian)(xian)时，可按求(qiu)出的(de)导线(xian)(xian)截(jie)面(mian)(mian)(mian)(mian)除以(yi)(yi)(yi)1.7即(ji)为(wei)铜线(xian)(xian)截(jie)面(mian)(mian)(mian)(mian)。

例1：有一(yi)三相四线(xian)(xian)制供(gong)电，380伏(fu)架空线(xian)(xian)，长(zhang)度200米，输(shu)电功率(lv)为30千瓦(wa)，允许电压损(sun)失5%，求导线(xian)(xian)截面(mian)？

解：三相四线制供(gong)电(dian)

S=P×系数(shu)×M=30×4×0.2

=24平方毫米

铜(tong)线S=铝线S/1.7=24/1.7=16平方毫米

S——导(dao)线截(jie)面

M——员荷距（千瓦/公(gong)里）

答：导线截面选用铝(lv)导线25平方毫米，选铜(tong)导线为16平方毫米。

例2：三(san)相四(si)线(xian)制供(gong)电(dian)，380伏架空线(xian)，长度350米，输送功率为30千(qian)瓦，求导线(xian)截面(mian)？

解：S=4

S=4×40×0.35

S=56平方毫(hao)米，整(zheng)定(ding)为(wei)70平方毫(hao)米

铜线=70/1.7=41.1平方毫(hao)米，整定为50平方毫(hao)米

答：选70平方(fang)毫(hao)米(mi)铝导(dao)线或50平方(fang)毫(hao)米(mi)铜线

例(li)3：有单相(xiang)220V照(zhao)明电路长100米，输(shu)送功率20千瓦，电压允许损失5%，选择导线截面？

解(jie)：S=系数×P×M

S=24×20×0.1

S=48平(ping)方毫米(mi)，整(zheng)定为50平(ping)方毫米(mi)

铜线=50/1.7=29.4平方(fang)毫米，整定(ding)为(wei)35平方(fang)毫米

注：根据上述(shu)经验口诀，基本符合，按导线选择(ze)原则(ze)的按电(dian)压损失(shi)系数(shu)，按经济密度选择(ze)系数(shu)基本达(da)到供电(dian)技(ji)术的要(yao)求，要(yao)达(da)到完整(zheng)理想(xiang)选择(ze)，请查(cha)阅有关(guan)资料。

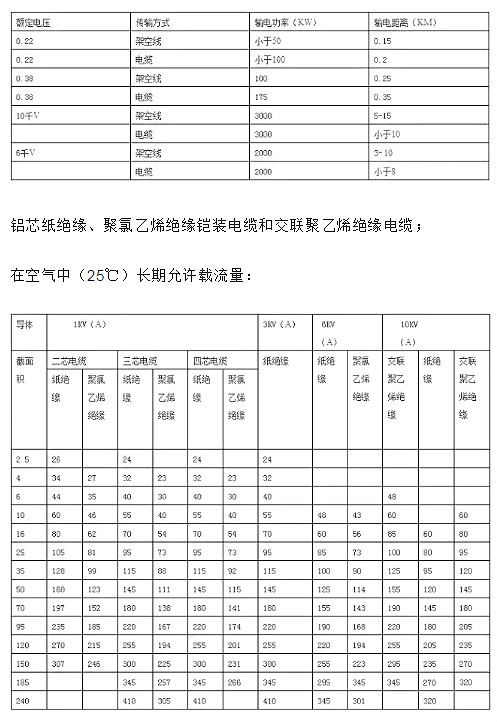

根(gen)据不同(tong)的额定电压(ya)推(tui)荐不同(tong)的输(shu)出容(rong)量(liang)输(shu)电距离：

注：

1、铜(tong)芯电缆的载流量(liang)为表中数值乘以系数1.3倍；

2、本表格(ge)载流量为(wei)单(dan)根(gen)电(dian)缆容量；

3、单芯塑料电缆为三角形排列，中(zhong)心距等于电缆外(wai)径。

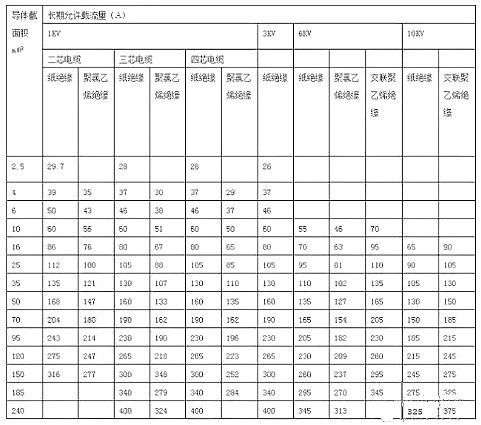

电(dian)缆(lan)长(zhang)(zhang)期(qi)允许载流量(liang)及其校正系(xi)数铝芯(xin)绝(jue)缘、聚(ju)氯乙烯绝(jue)缘、铠(kai)装(zhuang)电(dian)缆(lan)和交联(lian)聚(ju)氯乙烯绝(jue)缘电(dian)缆(lan)长(zhang)(zhang)期(qi)允许载流量(liang)直接埋在地下时（25℃）土壤热阻(zu)系(xi)数为80℃  cm/w。

注：

1、铜芯电缆的载(zai)流量为表中数(shu)值乘以系数(shu)1.3倍；

2、本表格载(zai)流量(liang)为单根(gen)电缆容(rong)量(liang)；

3、单芯(xin)塑料电缆(lan)为三角(jiao)形排列(lie)，中心距等于电缆(lan)外径
