pnp和npn的区别图解与pnp和npn的判断图文详解

pnp和(he)npn的(de)区别图解，在(zai)工业(ye)控制领域一般受限于(yu)国(guo)外PLC类型的(de)选(xuan)择，选(xuan)择了日(ri)系PLC和(he)德系PLC就选(xuan)择了两(liang)种不同的(de)控制接口(kou)，对(dui)于(yu)这(zhei)两(liang)种接口(kou)，很多时(shi)候我们对(dui)其概念很模糊，在(zai)这(zhei)里(li)将详细阐述两(liang)者的(de)区别。

日系PLC的(de)接(jie)口(kou)一(yi)(yi)般为(wei)NPN型(xing)（漏(lou)型(xing)输(shu)出），即集电(dian)极开路输(shu)出方式，由(you)于日本(ben)人比较(jiao)谨慎(shen)，免责申(shen)明做的(de)比较(jiao)好(hao)，所以它(ta)一(yi)(yi)般喜(xi)欢控制(zhi)地GND，电(dian)源(yuan)是你(ni)(ni)给的(de)，烧(shao)了东西(xi)算(suan)你(ni)(ni)的(de)。

德系PLC的(de)接口一般(ban)为PNP型(xing)（源型(xing)输(shu)出(chu)），即控制(zhi)Power方式，由于德国人比较喜欢主动(dong)权把(ba)握(wo)在自己手(shou)里(li)，我给(ji)(ji)你(ni)Power了你(ni)才(cai)能动(dong)作，不给(ji)(ji)你(ni)Power是比较安全(quan)的(de)，你(ni)想烧东(dong)西没有Power怎么烧？

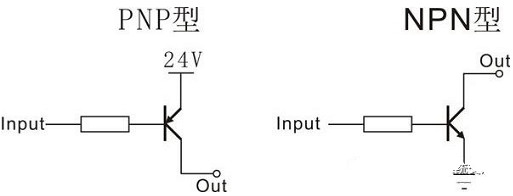

更清楚一些(xie)表(biao)达(da)的话，我们可以利用晶(jing)体(ti)管(guan)的形式来理(li)解的更为深(shen)刻一些(xie)。

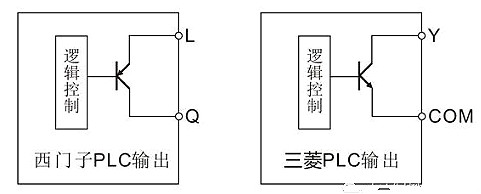

从(cong)上(shang)图我们(men)可以看出，西门子(zi)对安全的把控在电(dian)源(yuan)上(shang)做足了文章，所以西门子(zi)PLC内部电(dian)路(lu)上(shang)对电(dian)源(yuan)的抗(kang)干(gan)扰(rao)及(ji)(ji)滤波相对来说(shuo)做的比较实(shi)在一些(xie)，而三菱PLC则由于把Power留给了客(ke)户去(qu)提供，这部分电(dian)源(yuan)对于绝大部分客(ke)户来讲(jiang)，根本不会做抗(kang)干(gan)扰(rao)及(ji)(ji)滤波部分的考虑。

pnp和npn的区别图解

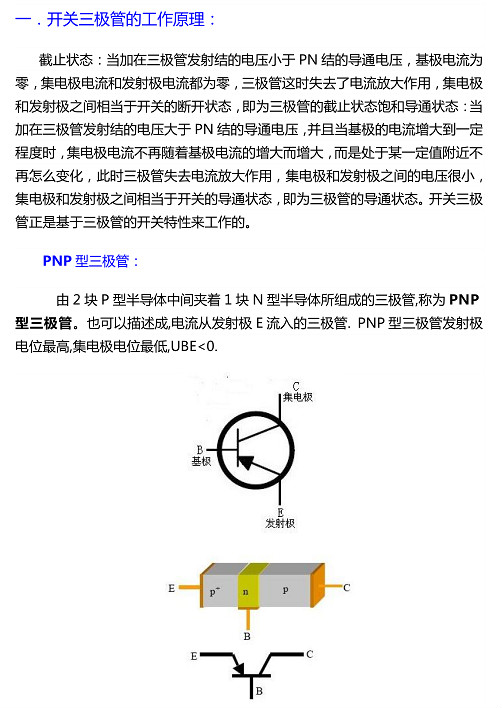

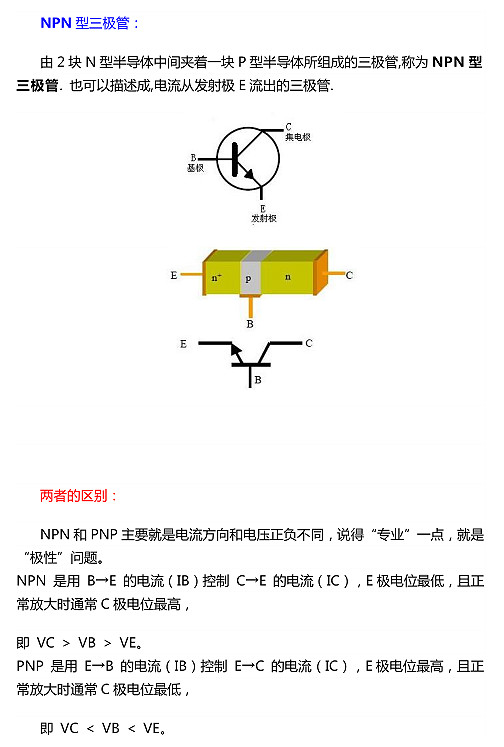

为何要分为PNP型和NPN型

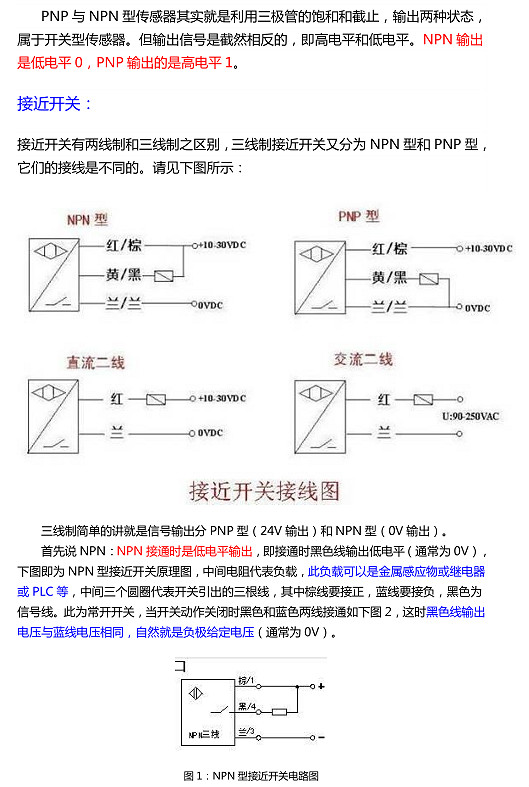

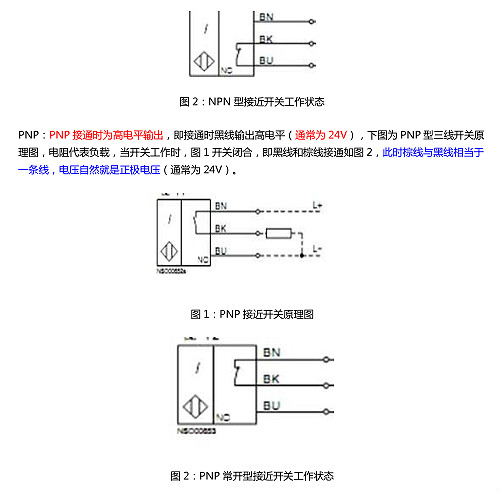

1.接近(jin)开(kai)关的负载可(ke)以是信号灯(deng)、继电器线圈或可(ke)编程控制器 PLC 的数字量输入(ru)模(mo)块。

2.需要特别注意接(jie)到 PLC 数字(zi)(zi)输(shu)(shu)(shu)入模(mo)(mo)(mo)块的三线(xian)制接(jie)近开关(guan)(guan)的型式选择(ze)。PLC数字(zi)(zi)量(liang)输(shu)(shu)(shu)入模(mo)(mo)(mo)块一(yi)(yi)(yi)般可分为两类(lei)：一(yi)(yi)(yi)类(lei)的公共输(shu)(shu)(shu)入端(duan)为电源 0V，电流从输(shu)(shu)(shu)入模(mo)(mo)(mo)块流出(chu)（日本模(mo)(mo)(mo)式），此(ci)时(shi)，一(yi)(yi)(yi)定要选用 NPN 型接(jie)近开关(guan)(guan)；另(ling)一(yi)(yi)(yi)类(lei)的公共输(shu)(shu)(shu)入端(duan)为电源正(zheng)端(duan)，电流流入输(shu)(shu)(shu)入模(mo)(mo)(mo)块，即阱式输(shu)(shu)(shu)入（欧洲模(mo)(mo)(mo)式），此(ci)时(shi)，一(yi)(yi)(yi)定要选用PNP型接(jie)近开关(guan)(guan)。千万不要选错(cuo)了。

3.两线(xian)制接(jie)近开(kai)关受工(gong)作条件的(de)(de)限(xian)制，导(dao)通时(shi)开(kai)关本(ben)身产(chan)生一(yi)定压降，截止时(shi)又(you)有一(yi)定的(de)(de)剩余(yu)电(dian)流流过(guo)，选用时(shi)应予考(kao)虑。三线(xian)制接(jie)近开(kai)关虽多了一(yi)根线(xian)，但不受剩余(yu)电(dian)流之类不利因素的(de)(de)困扰，工(gong)作更(geng)为可靠。
