测判三极管的口诀

三极管

三极管(guan)，全称应为半导体三极管(guan)，也(ye)称双极型晶体管(guan)、晶体三极管(guan)，是一种(zhong)控制电流的半导体器件其作用(yong)是把微弱信(xin)(xin)号放大成幅度(du)值(zhi)较大的电信(xin)(xin)号， 也(ye)用(yong)作无触点开关(guan)。

三(san)极(ji)管是(shi)(shi)(shi)半导(dao)体(ti)(ti)基本元器(qi)件之一，具有电流放大作(zuo)用，是(shi)(shi)(shi)电子电路的核心元件。三(san)极(ji)管是(shi)(shi)(shi)在一块半导(dao)体(ti)(ti)基片(pian)上制作(zuo)两(liang)(liang)个相距很近(jin)的PN结(jie)，两(liang)(liang)个PN结(jie)把整块半导(dao)体(ti)(ti)分(fen)(fen)成(cheng)三(san)部(bu)分(fen)(fen)，中间部(bu)分(fen)(fen)是(shi)(shi)(shi)基区，两(liang)(liang)侧(ce)部(bu)分(fen)(fen)是(shi)(shi)(shi)发射区和集电区，排(pai)列方式有PNP和NPN两(liang)(liang)种。

三极管的结构

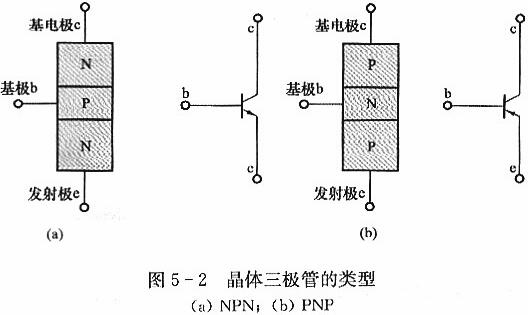

晶体三(san)极(ji)管(guan)(guan)(guan)是一种具有两个PN结(jie)（集(ji)电结(jie)、发射结(jie)）、三(san)个电极(ji)（发射极(ji)、基极(ji)、集(ji)电极(ji)）、三(san)个区(qu)(qu)（发射区(qu)(qu)、基区(qu)(qu)、集(ji)电区(qu)(qu)）的半(ban)(ban)导体器件。按(an)所用(yong)(yong)半(ban)(ban)导体材料(liao)的不同可分为锗管(guan)(guan)(guan)和硅管(guan)(guan)(guan)；按(an)截止频(pin)(pin)率(lv)可分为超高(gao)(gao)频(pin)(pin)管(guan)(guan)(guan)、高(gao)(gao)频(pin)(pin)管(guan)(guan)(guan)(≥3MHz)和低频(pin)(pin)管(guan)(guan)(guan)(<3MHz)；按(an)耗散功(gong)(gong)率(lv)可分为小功(gong)(gong)率(lv)管(guan)(guan)(guan)(<1W)和大(da)(da)功(gong)(gong)率(lv)管(guan)(guan)(guan)(≥1W)；按(an)用(yong)(yong)途可分为低频(pin)(pin)放大(da)(da)管(guan)(guan)(guan)、高(gao)(gao)频(pin)(pin)放大(da)(da)管(guan)(guan)(guan)、开(kai)关管(guan)(guan)(guan)、低噪声管(guan)(guan)(guan)、高(gao)(gao)反压管(guan)(guan)(guan)、复合管(guan)(guan)(guan)等，按(an)PN结(jie)的构成不同有NPN、PNP两种类(lei)型，如下图

测判三极管的口诀

三极管的管型及管脚的判别(bie)是电子(zi)技术初学者(zhe)的一项(xiang)基本功，为了帮助读者(zhe)迅速(su)掌(zhang)握(wo)测判方法(fa)，笔(bi)者(zhe)总结出(chu)四句口诀：“三颠倒(dao)，找基极；PN结，定管型；顺箭头，偏转大；测不(bu)准，动嘴(zui)巴。”下面让我们逐(zhu)句进行解释吧(ba)。

一、三颠倒(dao)，找基极

大家(jia)知道，三极管是含有两个(ge)PN结的半导体器件。根据两个(ge)PN结连接方(fang)式(shi)不同，可以分为NPN型(xing)(xing)和PNP型(xing)(xing)两种不同导电类型(xing)(xing)的三极管，图1是它们的电路符号和等效电路。

测试三(san)极(ji)管(guan)要使(shi)用万(wan)用电(dian)表(biao)的(de)(de)(de)欧姆(mu)挡(dang)，并选择R×100或R×1k挡(dang)位。图2绘出了万(wan)用电(dian)表(biao)欧姆(mu)挡(dang)的(de)(de)(de)等效电(dian)路。由图可见，红表(biao)笔所连接(jie)的(de)(de)(de)是表(biao)内(nei)电(dian)池的(de)(de)(de)负极(ji)，黑表(biao)笔则连接(jie)着表(biao)内(nei)电(dian)池的(de)(de)(de)正极(ji)。

假定我(wo)们(men)并不(bu)知道(dao)被测(ce)(ce)(ce)三(san)极管(guan)(guan)是(shi)NPN型还是(shi)PNP型，也分不(bu)清(qing)各管(guan)(guan)脚(jiao)是(shi)什(shen)么电(dian)(dian)(dian)(dian)极。测(ce)(ce)(ce)试的(de)(de)第一(yi)步(bu)是(shi)判断哪个(ge)(ge)(ge)管(guan)(guan)脚(jiao)是(shi)基(ji)极。这(zhei)(zhei)(zhei)时，我(wo)们(men)任取(qu)两(liang)个(ge)(ge)(ge)电(dian)(dian)(dian)(dian)极(如这(zhei)(zhei)(zhei)两(liang)个(ge)(ge)(ge)电(dian)(dian)(dian)(dian)极为(wei)1、2)，用万用电(dian)(dian)(dian)(dian)表(biao)两(liang)支表(biao)笔颠(dian)(dian)(dian)倒(dao)测(ce)(ce)(ce)量(liang)(liang)它(ta)(ta)的(de)(de)正、反向电(dian)(dian)(dian)(dian)阻，观察表(biao)针(zhen)的(de)(de)偏(pian)转(zhuan)(zhuan)角(jiao)度(du)；接着，再取(qu)1、3两(liang)个(ge)(ge)(ge)电(dian)(dian)(dian)(dian)极和2、3两(liang)个(ge)(ge)(ge)电(dian)(dian)(dian)(dian)极，分别颠(dian)(dian)(dian)倒(dao)测(ce)(ce)(ce)量(liang)(liang)它(ta)(ta)们(men)的(de)(de)正、反向电(dian)(dian)(dian)(dian)阻，观察表(biao)针(zhen)的(de)(de)偏(pian)转(zhuan)(zhuan)角(jiao)度(du)。在这(zhei)(zhei)(zhei)三(san)次(ci)(ci)颠(dian)(dian)(dian)倒(dao)测(ce)(ce)(ce)量(liang)(liang)中，必然(ran)有两(liang)次(ci)(ci)测(ce)(ce)(ce)量(liang)(liang)结(jie)果相近：即颠(dian)(dian)(dian)倒(dao)测(ce)(ce)(ce)量(liang)(liang)中表(biao)针(zhen)一(yi)次(ci)(ci)偏(pian)转(zhuan)(zhuan)大，一(yi)次(ci)(ci)偏(pian)转(zhuan)(zhuan)小(xiao)；剩(sheng)下一(yi)次(ci)(ci)必然(ran)是(shi)颠(dian)(dian)(dian)倒(dao)测(ce)(ce)(ce)量(liang)(liang)前后指针(zhen)偏(pian)转(zhuan)(zhuan)角(jiao)度(du)都很小(xiao)，这(zhei)(zhei)(zhei)一(yi)次(ci)(ci)未测(ce)(ce)(ce)的(de)(de)那只管(guan)(guan)脚(jiao)就是(shi)我(wo)们(men)要寻找的(de)(de)基(ji)极(参(can)看图1、图2不(bu)难理解它(ta)(ta)的(de)(de)道(dao)理)。

二、 PN结，定管型

找(zhao)出三极(ji)(ji)管的(de)基(ji)极(ji)(ji)后，我们(men)就可以根据基(ji)极(ji)(ji)与另(ling)外两个电(dian)极(ji)(ji)之间PN结的(de)方向来(lai)确定管子的(de)导电(dian)类(lei)型(图(tu)1)。将万用表的(de)黑表笔(bi)接触基(ji)极(ji)(ji)，红表笔(bi)接触另(ling)外两个电(dian)极(ji)(ji)中的(de)任(ren)一(yi)电(dian)极(ji)(ji)，若表头(tou)指针偏(pian)转(zhuan)角度(du)很(hen)大，则说明被测三极(ji)(ji)管为NPN型管；若表头(tou)指针偏(pian)转(zhuan)角度(du)很(hen)小，则被测管即为PNP型。

三、顺(shun)箭头，偏转(zhuan)大

找(zhao)出了基极(ji)(ji)b，另外两(liang)个电(dian)极(ji)(ji)哪个是集电(dian)极(ji)(ji)c，哪个是发(fa)射极(ji)(ji)e呢?这时我们(men)可以用测穿透(tou)电(dian)流ICEO的方(fang)法(fa)确(que)定(ding)集电(dian)极(ji)(ji)c和发(fa)射极(ji)(ji)e。

(1) 对(dui)于NPN型三(san)极管(guan)，穿透(tou)电(dian)流(liu)(liu)的(de)(de)测(ce)量电(dian)路(lu)如图3所(suo)示。根据(ju)这个原(yuan)理，用(yong)万用(yong)电(dian)表的(de)(de)黑、红(hong)(hong)表笔(bi)颠倒(dao)测(ce)量两(liang)极间的(de)(de)正(zheng)、反向电(dian)阻Rce和Rec，虽然两(liang)次测(ce)量中万用(yong)表指针偏转角度都很小，但仔细观(guan)察，总会有一次偏转角度稍大，此(ci)时(shi)电(dian)流(liu)(liu)的(de)(de)流(liu)(liu)向一定是：黑表笔(bi)→c极→b极→e极→红(hong)(hong)表笔(bi)，电(dian)流(liu)(liu)流(liu)(liu)向正(zheng)好与三(san)极管(guan)符号中的(de)(de)箭(jian)(jian)头方向一致(“顺(shun)箭(jian)(jian)头”)，所(suo)以此(ci)时(shi)黑表笔(bi)所(suo)接的(de)(de)一定是集(ji)电(dian)极c，红(hong)(hong)表笔(bi)所(suo)接的(de)(de)一定是发射极e。

(2) 对于PNP型的三极(ji)(ji)管，道理也类似于NPN型，其(qi)(qi)电流(liu)流(liu)向(xiang)一定(ding)是(shi)(shi)：黑表笔(bi)→e极(ji)(ji)→b极(ji)(ji)→c极(ji)(ji)→红表笔(bi)，其(qi)(qi)电流(liu)流(liu)向(xiang)也与(yu)三极(ji)(ji)管符(fu)号中的箭(jian)头方(fang)向(xiang)一致，所(suo)以此时黑表笔(bi)所(suo)接的一定(ding)是(shi)(shi)发射极(ji)(ji)e，红表笔(bi)所(suo)接的一定(ding)是(shi)(shi)集电极(ji)(ji)c。

四、测(ce)不(bu)出，动(dong)嘴巴

若在“顺箭头(tou)(tou)，偏转大”的(de)(de)测(ce)量过程中(zhong)，若由于颠倒前(qian)后的(de)(de)两(liang)次(ci)测(ce)量指针偏转均太小难(nan)以区分(fen)时，就要“动嘴巴(ba)”了。具体方法(fa)是(shi)：在“顺箭头(tou)(tou)，偏转大”的(de)(de)两(liang)次(ci)测(ce)量中(zhong)，用(yong)两(liang)只手分(fen)别捏住两(liang)表笔与管(guan)脚的(de)(de)结合部，用(yong)嘴巴(ba)含住(或用(yong)舌(she)头(tou)(tou)抵住)基电极b，仍用(yong)“顺箭头(tou)(tou)，偏转大”的(de)(de)判别方法(fa)即可区分(fen)开集电极c与发射极e。其中(zhong)人体起到(dao)直流偏置电阻的(de)(de)作用(yong)，目的(de)(de)是(shi)使效果(guo)更加明显。
