MOS FET继电器的(de)构成和动作原理及(ji)几大(da)优势详(xiang)解(jie)-KIA MOS管
信息来源:本站 日期:2020-03-04
MOS FET继(ji)电(dian)(dian)器是在输出元(yuan)件中使(shi)用(yong)功率(lv)MOS FET的(de)SSR。为(wei)使(shi)功率(lv)MOS FET动作, 光(guang)电(dian)(dian)二极管阵(zhen)(zhen)列(lie)作为(wei)受光(guang)元(yuan)件使(shi)用(yong)。输入端(duan)子中有电(dian)(dian)流流过时, LED会发光(guang)。这个(ge)(ge)光(guang)使(shi)光(guang)电(dian)(dian)二极管阵(zhen)(zhen)列(lie)中发生光(guang)电(dian)(dian)流, 这使(shi)栅极电(dian)(dian)压使(shi)功率(lv)MOS FET置于ON。用(yong)源共通(tong)连接2个(ge)(ge)功率(lv)MOS FET, 可控制AC负载。DC专用(yong)的(de)类(lei)型(xing)中有带1个(ge)(ge)电(dian)(dian)源 MOS FET的(de)类(lei)型(xing)。
信号用MOS FET继电器(qi)G3VM不含变阻(zu)器(qi)。

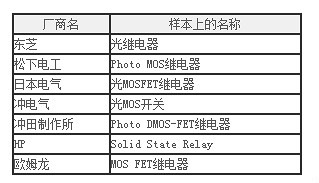

该商品(pin)为新型商品(pin), 在各(ge)个公司有各(ge)种名(ming)称、商标。下表表示(shi)信号用(相(xiang)当于G3VM) 的(de)示(shi)例(li)。
1、 超小型、轻(qing)量
2、 低驱动(dong)电流(liu)
在推(tui)荐(jian)运(yun)行条件(jian)(标准)下的(de)驱动电流(liu)为2-15mA。还(hai)有最小可用(yong)0.2mA驱动的(de)产品,为整体设备的(de)节能化作出(chu)贡献。
3、 寿(shou)命长
采用光信号传(chuan)输方式,实(shi)现无接(jie)点构造。不(bu)会因接(jie)点磨损(sun)而造成寿(shou)命缩短,实(shi)现了长使用寿(shou)命。
4、 漏电流微小(xiao)
能够耐(nai)受外来浪涌,也(ye)不带缓(huan)冲电路,正(zheng)常情况下,典型漏(lou)电流最大仅(jin)为1nA。
5、 耐冲击性优势
由(you)于(yu)内部零件完全(quan)为铸模,也没有活动零件等机械零件,因此耐冲(chong)击(ji)性(xing)、耐振(zhen)动性(xing)优(you)异。
6、 高绝缘性
将(jiang)电(dian)压转(zhuan)换成光、并作为信号传送,因此可对输入输出间进行电(dian)路隔离。标(biao)准型号可确保(bao)输入输出间耐电(dian)压AC2500V。也可以提供高达AC5000的产(chan)品。另外,SOP封装系列产(chan)品新增AC3750V产(chan)品。
7、 静音
由(you)于不(bu)会像机械式继电(dian)器那(nei)样因金属(shu)接点(dian)产生开闭(bi)音,因此有助于设(she)备的静音化。
8、 高速响(xiang)应性
0.2ms(SSOP、USOP、VSON)的(de)动作时间比机械式继(ji)电器(qi)的(de)3ms-5ms明显缩短。实现了迅速的(de)响应性(xing)。
9、正确控(kong)制微小模(mo)拟信(xin)号
