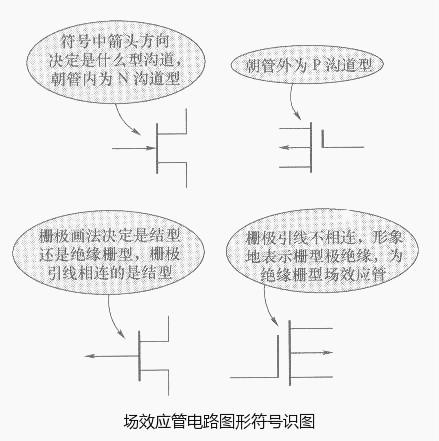

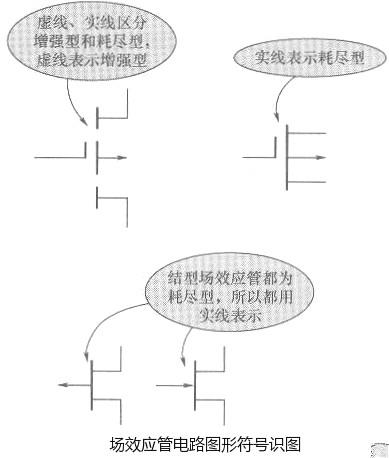

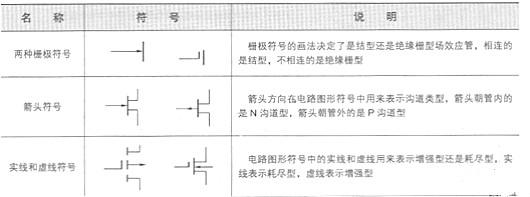

场效应管电路图形符号理解和记忆方法

一、场效应管电路图电压放大电路中的应用

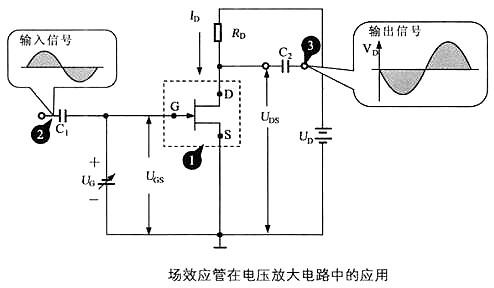

场效应管电(dian)路(lu)图(tu)在电(dian)压放大电(dian)路(lu)中的应用见下图(tu)。

该电路(lu)主(zhu)要(yao)是对电压信(xin)号进行放(fang)大(da)，根据(ju)这一(yi)特性，选用了电压控制器件(jian)场效应管作为(wei)核心(xin)器件(jian)，将输(shu)(shu)入信(xin)号由场效应管的栅极G输(shu)(shu)入，然后(hou)(hou)再由漏极D输(shu)(shu)出放(fang)大(da)后(hou)(hou)的信(xin)号，从而实现对电压的放(fang)大(da)。

二、场(chang)效(xiao)应管(guan)在收音机的高频放大电(dian)路(lu)中的应用

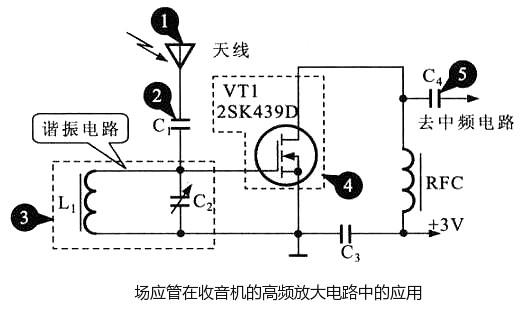

场效应(ying)管电(dian)路图在(zai)收音机的(de)(de)高(gao)频放大电(dian)路中(zhong)的(de)(de)应(ying)用见下(xia)图

外(wai)接天线(xian)接收的(de)(de)无线(xian)电信号由C1耦合到(dao)L1、C2组成的(de)(de)谐(xie)振电路(lu)，经选频后信号由VT1场效(xiao)应管进行高频放大，放大后的(de)(de)信号由C4耦合到(dao)中频电路(lu)，无外(wai)接天线(xian)时，绕(rao)在磁棒上(shang)的(de)(de)线(xian)圈L1也可以直(zhi)接接收无线(xian)电信号。

三、场效应管电路图在开关电源电路中的开关振荡电路中的应用

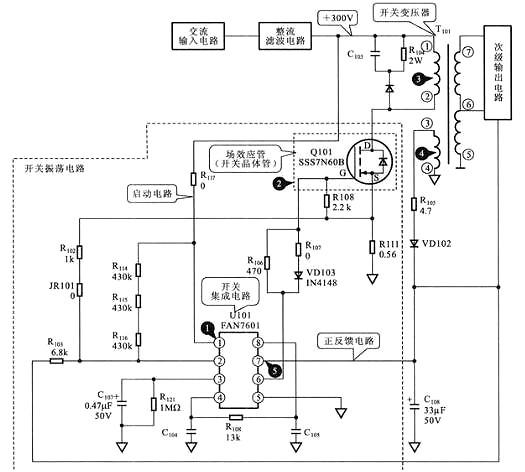

场(chang)效应管在开关电(dian)(dian)源电(dian)(dian)路(lu)中的开关振(zhen)荡电(dian)(dian)路(lu)中的应用见下图

开(kai)(kai)关(guan)集成电(dian)(dian)路(lu)(lu)U101中(zhong)的振荡(dang)器起(qi)振，为场效(xiao)(xiao)应管(guan)Q101的栅极G提供振荡(dang)信号，于是场效(xiao)(xiao)应管(guan)Q101开(kai)(kai)始振荡(dang)，使开(kai)(kai)关(guan)变压器T101的初级线圈中(zhong)产生(sheng)开(kai)(kai)关(guan)电(dian)(dian)流，开(kai)(kai)关(guan)变压器的次级线圈3、4中(zhong)便产生(sheng)感应电(dian)(dian)流，3脚的输出经(jing)整流、滤(lv)波后(hou)形成正(zheng)反馈电(dian)(dian)压加到U101的7脚，从而(er)维(wei)持振荡(dang)电(dian)(dian)路(lu)(lu)工(gong)作，使开(kai)(kai)关(guan)电(dian)(dian)源进入正(zheng)常的工(gong)作状态。场效(xiao)(xiao)应管(guan)电(dian)(dian)路(lu)(lu)图作为该(gai)电(dian)(dian)路(lu)(lu)中(zhong)的脉冲(chong)放大器件，用于实现“开(kai)(kai)关(guan)振荡(dang)”的功能。
