寄(ji)生电(dian)容(rong)一般是(shi)指电(dian)感(gan),电(dian)阻(zu)(zu),芯片引(yin)脚等在高(gao)频情(qing)况(kuang)下表现出来的(de)电(dian)容(rong)特性。实际上,一个电(dian)阻(zu)(zu)等效于一个电(dian)容(rong),一个电(dian)感(gan),和一个电(dian)阻(zu)(zu)的(de)串联,在低频情(qing)况(kuang)下表现不(bu)(bu)是(shi)很明显(xian),而在高(gao)频情(qing)况(kuang)下,等效值会增大(da),不(bu)(bu)能(neng)忽略。在计算中我们要(yao)考虑进去。ESL就是(shi)等效电(dian)感(gan),ESR就是(shi)等效电(dian)阻(zu)(zu)。不(bu)(bu)管是(shi)电(dian)阻(zu)(zu),电(dian)容(rong),电(dian)感(gan),还是(shi)二极(ji)管,三极(ji)管,MOS管,还有(you)IC,在高(gao)频的(de)情(qing)况(kuang)下我们都要(yao)考虑到(dao)它们的(de)等效电(dian)容(rong)值,电(dian)感(gan)值。
mos管(guan)寄生(sheng)电容(rong)是动态参数,直接影响到其开关性能,MOSFET的(de)(de)栅极电荷也是基于电容(rong)的(de)(de)特性,下面(mian)将从(cong)结构上介(jie)绍(shao)这些寄生(sheng)电容(rong),然后理解这些参数在功率MOSFET数据表中(zhong)的(de)(de)定义,以及(ji)它们(men)的(de)(de)定义条(tiao)件(jian)。

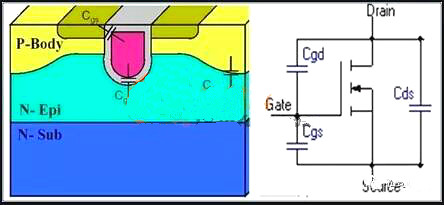

沟槽(cao)型功率MOSFET的(de)寄生(sheng)电容(rong)的(de)结(jie)构(gou)如图1所(suo)示,可以看到,其(qi)具有三个内在的(de)寄生(sheng)电容(rong):G和S的(de)电容(rong)CGS;G和D的(de)电容(rong):CGD,也称为反向传输电容(rong)、米勒电容(rong),Crss;D和S的(de)电容(rong)CDS。
功率MOSFET的寄(ji)生电容参数在数据表中的定(ding)义,它(ta)们和表上面实(shi)际的寄(ji)生参数并(bing)不完(wan)全相同,相应的关系是:
输入电容:Ciss=CGS+CGD
输出电容:Coss=CDS+CGD
反向传(chuan)输电容:Crss=CGD

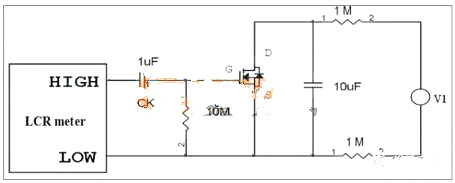

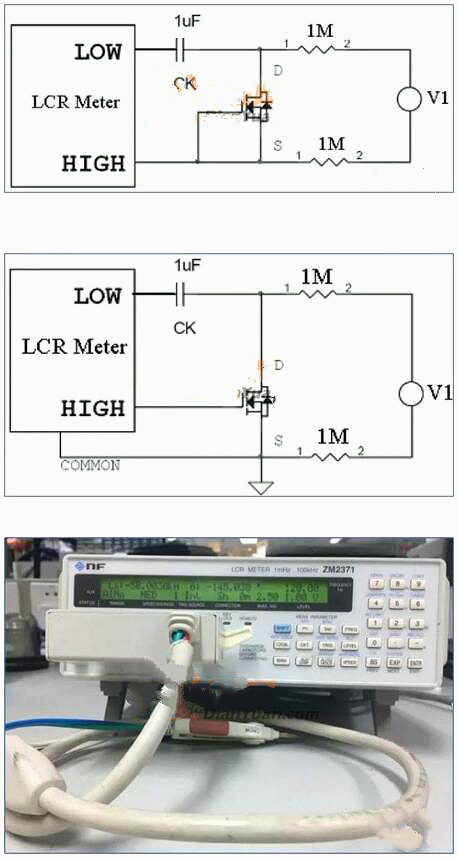

mos管(guan)寄生(sheng)电容的测(ce)试(shi)的条件为:VGS=0,VDS=BVDSS/2,f=1MHz,就是使用的测(ce)量电压为额定(ding)电压的一半,测(ce)试(shi)的电路所下图所示。
(a) Ciss测试电路
(d) 标(biao)准(zhun)的LCR
图2:寄(ji)生电容测试电路
mos管栅极的(de)多晶(jing)硅和源极通(tong)道区域的(de)电(dian)容(rong)决定了这些参数,其(qi)不具有偏向(xiang)的(de)敏(min)感度,也非常容(rong)易重现。
沟槽型功(gong)率MOSFET的寄生电容和以下的因素相(xiang)关:
1、沟(gou)(gou)道的宽度和沟(gou)(gou)槽的宽度
2、 G极氧化层的厚度(du)和(he)一致性
3、沟槽的深度(du)和形状
4、S极体-EPI层的掺杂轮廓
5、体二极管PN结的面积和掺杂轮廓
高压平(ping)面(mian)功率MOSFET的Crss由以(yi)下因素(su)决定:
1、设计参数(shu),如多晶硅的宽度,晶胞(bao)斜度
2、栅(zha)极氧化层厚(hou)度和一致性
3、体(ti)水平扩散,决定了JFET区域的(de)宽度(du)
4、体-EPI和JFET区(qu)域的(de)掺杂轮廓
5、栅极多晶硅掺(chan)杂通常不是一(yi)个(ge)因素,由于其(qi)是退(tui)化(hua)的掺(chan)杂;JEFET区域(yu)的宽度,JFET轮廓和EPI层掺(chan)杂轮廓主导着这(zhei)个(ge)参数
高压平面功率MOSFET的Coss由以(yi)下因素决定:
1、所(suo)有影响Crss参数,由于它是Coss一部分
2、体二极管(guan)PN结区域和掺杂轮廓

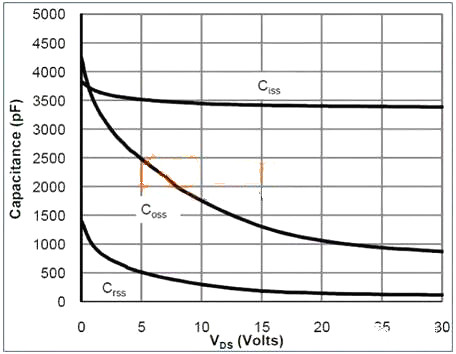

MOSFET的(de)(de)电(dian)容(rong)是(shi)非(fei)线性的(de)(de),是(shi)直流偏(pian)置(zhi)电(dian)压(ya)的(de)(de)函数(shu),图3示出了(le)(le)寄生电(dian)容(rong)随VDS电(dian)压(ya)增(zeng)加而(er)变化。所有的(de)(de)MOSFET的(de)(de)寄生电(dian)容(rong)来源于(yu)不依赖于(yu)偏(pian)置(zhi)的(de)(de)氧化物电(dian)容(rong)和依赖于(yu)偏(pian)置(zhi)的(de)(de)硅耗(hao)(hao)尽(jin)层电(dian)容(rong)的(de)(de)组合。由于(yu)器件里的(de)(de)耗(hao)(hao)尽(jin)层受到了(le)(le)电(dian)压(ya)影响,电(dian)容(rong)CGS和CGD随着所加电(dian)压(ya)的(de)(de)变化而(er)变化。
图3:AON6512电(dian)容随电(dian)压变化
电(dian)容随着VDS电(dian)压(ya)的(de)增加而(er)减(jian)(jian)小(xiao)(xiao),尤其(qi)是(shi)输出电(dian)容和反向传输电(dian)容。当电(dian)压(ya)增加时,和VDS相关电(dian)容的(de)减(jian)(jian)小(xiao)(xiao)来(lai)源于(yu)耗尽层电(dian)容减(jian)(jian)小(xiao)(xiao),耗尽层区域扩大。然(ran)而(er)相对(dui)于(yu)CGD,CGS受电(dian)压(ya)的(de)影(ying)响非常小(xiao)(xiao),CGD受电(dian)压(ya)影(ying)响程度是(shi)CGS的(de)100倍以上。
图4显示出了在VDS电压(ya)值较低(di)时,当VGS电压(ya)增(zeng)(zeng)加大(da)于阈值电压(ya)后,MOSFET输(shu)入电容会随着VGS增(zeng)(zeng)加而(er)增(zeng)(zeng)加。
图4:输(shu)入电(dian)容随VGS变化
因为MOSFET沟道的(de)电(dian)(dian)子(zi)反形(xing)层(ceng)形(xing)成(cheng),在(zai)沟漕底部形(xing)成(cheng)电(dian)(dian)子(zi)聚集(ji)层(ceng),这也是为什么(me)一(yi)旦电(dian)(dian)压超过QGD阶级,栅极电(dian)(dian)荷特性(xing)曲线(xian)的(de)斜率(lv)增加的(de)原因。所有的(de)电(dian)(dian)容参(can)数不受(shou)温(wen)度的(de)影(ying)响,温(wen)度变化(hua)时,它们(men)的(de)值(zhi)不会发生变化(hua)。
由(you)于MOS管中存在(zai)(zai)(zai)着明显的(de)电容结构,因此可(ke)以用MOS器件(jian)制(zhi)作成一(yi)(yi)个(ge)(ge)电容使用。如果一(yi)(yi)个(ge)(ge)NMOS管的(de)源、漏、衬底都接地而栅(zha)电压接正电压,当VG上升并(bing)达到Vth时(shi)在(zai)(zai)(zai)多(duo)晶硅下(xia)的(de)衬底表面(mian)将开始出(chu)现(xian)一(yi)(yi)反型层。在(zai)(zai)(zai)这种条件(jian)下(xia)NMOS可(ke)看成一(yi)(yi)个(ge)(ge)二端器件(jian),并(bing)且不同的(de)
栅压会(hui)产(chan)生厚度不一样的反型(xing)层,从而有不同的电(dian)容值。
(1)耗(hao)尽型区:栅压为(wei)一(yi)很(hen)负(fu)的(de)(de)(de)值,栅上的(de)(de)(de)负(fu)电(dian)压就(jiu)会把衬底中的(de)(de)(de)空穴(xue)吸引到氧化(hua)层(ceng)表面(mian),即构成(cheng)了积(ji)累(lei)区,此时,由于只有积(ji)累(lei)区出现,而无(wu)反(fan)型层(ceng),且积(ji)累(lei)层(ceng)的(de)(de)(de)厚度(du)很(hen)厚,因(yin)此积(ji)累(lei)层(ceng)的(de)(de)(de)电(dian)容(rong)(rong)可以忽略。故此时的(de)(de)(de)NMOS管(guan)可以看(kan)成(cheng)一(yi)个单位面(mian)积(ji)电(dian)容(rong)(rong)为(wei)Cox的(de)(de)(de)电(dian)容(rong)(rong),其中
间介质则为栅氧。当VGS上升时,衬底表面的空穴浓度下降,积累层(ceng)厚度减小,则积累层(ceng)电容;增大,该电(dian)容与栅氧(yang)电(dian)容相串(chuan)联后使总(zong)电(dian)容减小(xiao),直至VGs趋于(yu)0,积累层消失,当VGS略大于(yu)o时(shi),在栅氧(yang)下产(chan)生了耗尽层,总(zong)电(dian)容最小(xiao)。
(2)弱(ruo)反(fan)型区:VGS继续上升,则在(zai)栅氧下(xia)面(mian)就产生(sheng)耗尽层,并开始出现反(fan)型层,该器件进入了(le)弱(ruo)反(fan)型区,在(zai)这种模式下(xia),其电(dian)容(rong)由Cox与Cb串联而成,并随VGS的(de)增人,其电(dian)容(rong)量逐步增大。

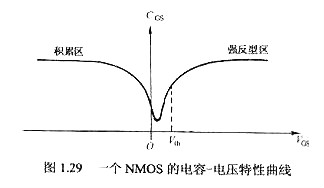

(3)强(qiang)反型区:当VGS超(chao)过(guo)Vth,其(qi)二氧化硅表面则(ze)保持(chi)为一沟道,且其(qi)单位电容又(you)为Cox,图1.29显示了这些工(gong)作状态。
