650v mos管选型(xing)表(biao) 封装(zhuang)引脚图(tu)与(yu)外观图(tu)-MOS管原厂制造与(yu)供应-KIA MOS管
信(xin)息来源：本站(zhan) 日(ri)期：2019-05-31
650v mos管(guan)(guan)(guan)(guan)原厂介(jie)绍，利盈娱(yu)乐是(shi)一家(jia)国(guo)产MOS管(guan)(guan)(guan)(guan)厂家(jia)。专业从事中、大、功率场效应(ying)管(guan)(guan)(guan)(guan)(MOSFET)、超结(jie)场效应(ying)管(guan)(guan)(guan)(guan)、碳(tan)化(hua)硅二(er)极管(guan)(guan)(guan)(guan)、碳(tan)化(hua)硅场效应(ying)管(guan)(guan)(guan)(guan)、快(kuai)速(su)恢复二(er)极管(guan)(guan)(guan)(guan)、三端稳(wen)压管(guan)(guan)(guan)(guan)开发(fa)(fa)设计，集研发(fa)(fa)、生产和销售(shou)为一体的国(guo)家(jia)高(gao)新技术企业。
覆盖领(ling)域：工业、新能源、交通运(yun)输、绿色照(zhao)明四大领(ling)域，不仅包括光伏逆变及(ji)无人机、充电桩、这类新兴能源，也涉(she)及(ji)汽车(che)配件、LED照(zhao)明等(deng)家庭(ting)用品及(ji)新型领(ling)域。

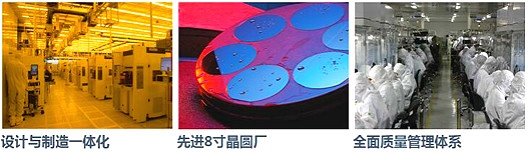

从设计研发到(dao)(dao)制(zhi)造再到(dao)(dao)仓储物流(liu)，KIA半导体(ti)真正(zheng)实现了(le)一(yi)体(ti)化的(de)(de)服务链，真正(zheng)做(zuo)到(dao)(dao)了(le)服务细节(jie)全(quan)到(dao)(dao)位的(de)(de)品牌内涵，我们(men)致力(li)于成(cheng)为场效(xiao)应管（MOSFET）功率器件领域的(de)(de)领跑(pao)者，为了(le)这个目标，KIA半导体(ti)正(zheng)在持续创新，永不止步！

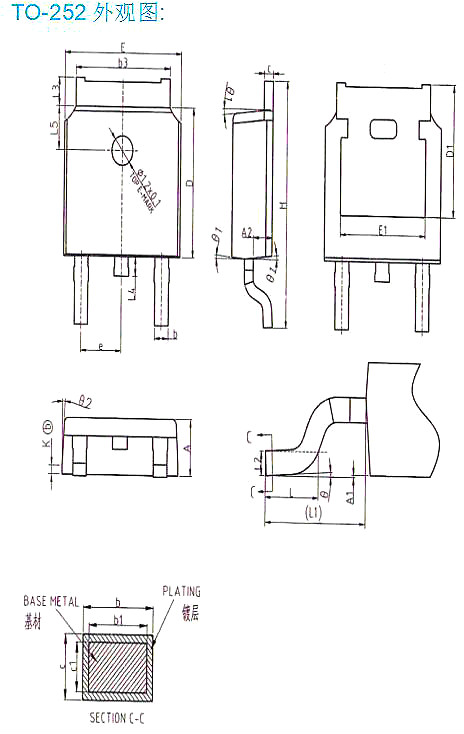

（一）TO-252封装

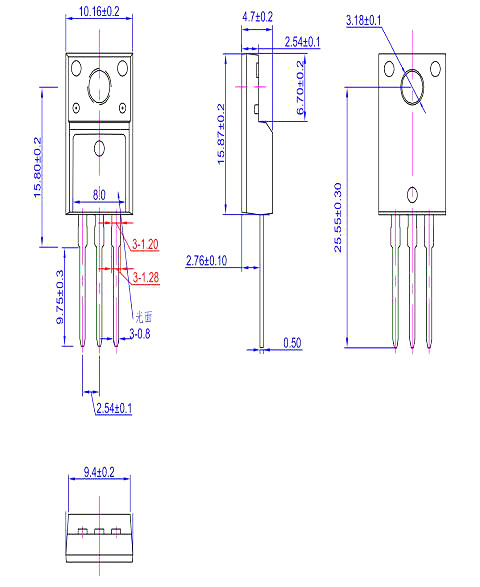

（二）TO-220F封装

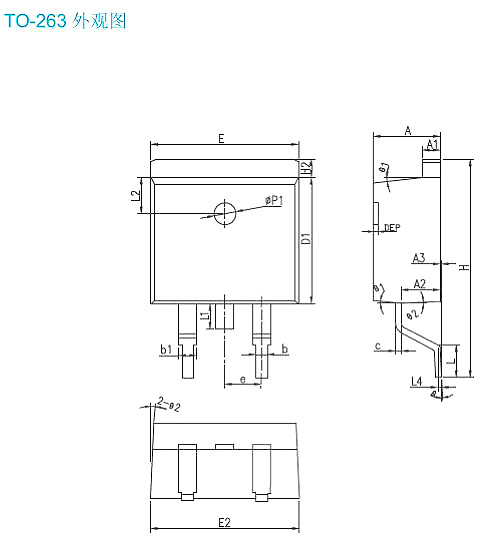

（三）TO-263封装图

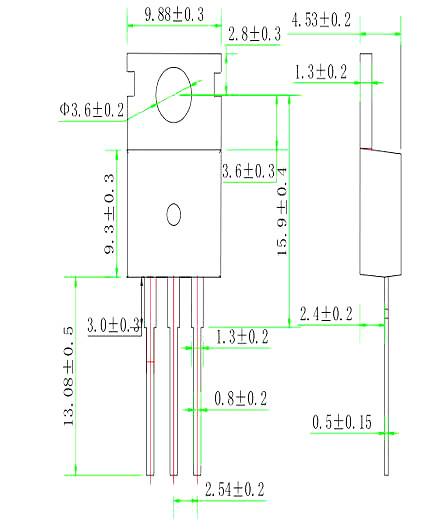

（四）TO-220封装图
|
Part Number |
ID（A） |
BVDSS（v） |
Typical RDS(ON)@60% ID（Ω） |
MAX RDS(ON)@60% ID（Ω） |
ciss |
|
pF |
|||||
|
KNX4365A |
4 |
650 |
2 |
2.5 |
523 |
|
KIA7N65H |
7 |
650 |
1.2 |
1.4 |
1000 |
|
KNX4665B |
7 |
650 |
1.1 |
1.4 |
1048 |
|
KNX4665A |
7.5 |
650 |
1.1 |
1.4 |
970 |
|
KIA10N65H |
10 |
650 |
0.65 |
0.75 |
1650 |
|
KNX6165A |
10 |
650 |
0.6 |
0.9 |
1554 |
|
KIA12N65H |
12 |
650 |
0.63 |
0.75 |
1850 |
