应用磁放大(da)器关(guan)断辅输出
迄今为止 ，磁放大器只是用来调理辅输出电压 。它经过控制初始磁通密度 Bl 来控制输 出。Bl 越低，关断时间 tb 越长，即MOS跨(kua)导通时(shi)间 tf 越(yue)短(duan) ，直(zhi)流输出(chu)电(dian)压越(yue)低 。
经过将初始磁通密度从＋ Bl 变到一 歧 ，磁放大器能够完整关断直流输出电压电子。由式Cl0.4 ) 可知 tb = Nrn A., (2B,)10-8 ／＼匀(yun) ，选(xuan)择适(shi)宜的(de) A., 和绕组(zu)臣数 Nm 能够(gou)使关断(duan)时(shi)(shi)间 tb比QI 的(de)最大导 通时(shi)(shi)间还要(yao)长 （ 完成(cheng)了磁放大器彻(che)底关断(duan)直流输出电(dian)压） 。
可经过不(bu)同的办法使(shi) Q2 的电(dian)流(liu)足够大(da)来(lai)将磁(ci)通(tong)密度 BI 降(jiang)低到一(yi)哉 。因而需(xu)求将误差放
大器的(de)输出端强(qiang)迫为低阻抗和低电压源 。也可将误(wu)差(cha)放大器参(can)考电压 vref 直接接地 ，并在参(can) 考电压源与误(wu)差(cha)放大器的(de)参(can)考电压输入端接入隔离电阻以免参(can)考电压源过(guo)载 。
需求留意，假(jia)如磁放大器仅仅是(shi)用(yong)作调理器 （ 普通状(zhuang)况(kuang)下都这样运用(yong)） ，如图 10.2 所示， 则(ze)磁心磁滞(zhi)曲(qu)线只包围很小(xiao)的(de)(de)(de)面(mian)积 ，仅仅是(shi)整个磁滞(zhi)回线面(mian)积的(de)(de)(de)一小(xiao)局部 。这个面(mian)积和(he)初始 磁通密(mi)度 BI 有关 ，而(er) BI 是(shi)由最大和(he)最小(xiao)输出电(dian)压和(he)负载电(dian)流决议的(de)(de)(de) 。
磁(ci)(ci)放大(da)器作为调理器运用(yong)时 ，磁(ci)(ci)心磁(ci)(ci)滞曲线包围(wei)的面积(ji)普(pu)通是(shi)磁(ci)(ci)滞回 线面积(ji)的四(si)分之一 左右(you)。由于磁(ci)(ci)心损耗(hao)与磁(ci)(ci)心磁(ci)(ci)滞曲线包围(wei)的面积(ji)成比例 ，这种状况下磁(ci)(ci)放大(da)器的损耗(hao)和温升(sheng) 都(dou)比拟(ni)小。
然而，当磁(ci)放大器被用来完整关(guan)断辅(fu)输出时 ，它的磁(ci)心磁(ci)滞曲线掩(yan)盖(gai)了从 ＋ B，到 B，的
大局部面积 ，这将产生较(jiao)高的(de)磁(ci)心损(sun)耗(hao)和温升 ，损(sun)耗(hao)和温升能够(gou)经过制造厂商提供的(de)磁(ci)心损(sun) 耗(hao)曲线来计算 。

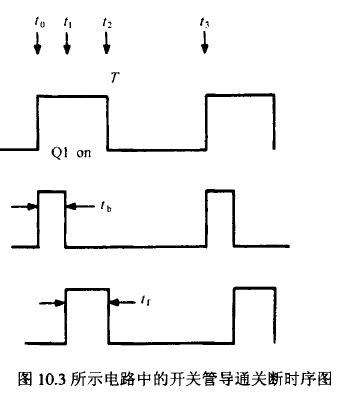

同时请留意图 10.3，误差放大器和 Q2 的电源就是辅输出自身 ，假如设计成完整开(kai)关条件关断辅 输出 ，那误差放大(da)器和 Q2 就(jiu)需求其他MOS电源供(gong)电 ，比方(fang)另→个辅输出 。
