7805封装

用78/79系(xi)列(lie)三端稳(wen)(wen)压(ya)IC来组成(cheng)稳(wen)(wen)压(ya)电(dian)(dian)源所需的(de)(de)外围元件(jian)极少，电(dian)(dian)路(lu)内部(bu)还有过(guo)流、过(guo)热及调整管的(de)(de)保(bao)护电(dian)(dian)路(lu)，使用起来可靠、方便，而(er)且(qie)价格便宜。该(gai)系(xi)列(lie)集(ji)(ji)成(cheng)稳(wen)(wen)压(ya)IC型号(hao)中的(de)(de)78或79后面的(de)(de)数(shu)字代表(biao)该(gai)三端集(ji)(ji)成(cheng)稳(wen)(wen)压(ya)电(dian)(dian)路(lu)的(de)(de)输(shu)出电(dian)(dian)压(ya)，如7806表(biao)示输(shu)出电(dian)(dian)压(ya)为正(zheng)6V，7909表(biao)示输(shu)出电(dian)(dian)压(ya)为负9V。

因为三端(duan)固定集(ji)成稳(wen)压电(dian)路(lu)的使用方(fang)便，电(dian)子制作(zuo)中经常采用。

在实际应(ying)用(yong)中，应(ying)在三端(duan)集成稳压电路上安装(zhuang)足(zu)够大的(de)散热器(qi)(当然(ran)小功率的(de)条件下不用(yong))。当稳压管(guan)温度过高时，稳压性能将变差，甚至(zhi)损坏(huai)。

当制作中需要一(yi)(yi)个能(neng)输出1.5A以(yi)上(shang)电(dian)流(liu)的稳(wen)压(ya)电(dian)源(yuan)，通常(chang)采用几块三端稳(wen)压(ya)电(dian)路(lu)(lu)(lu)并(bing)联起来，使(shi)其最大输出电(dian)流(liu)为N个1.5A，但应(ying)用时需注意:并(bing)联使(shi)用的集成(cheng)稳(wen)压(ya)电(dian)路(lu)(lu)(lu)应(ying)采用同一(yi)(yi)厂(chang)家、同一(yi)(yi)批号的产品(pin)，以(yi)保证参数(shu)的一(yi)(yi)致。另(ling)外在(zai)输出电(dian)流(liu)上(shang)留有一(yi)(yi)定的余(yu)量，以(yi)避(bi)免个别集成(cheng)稳(wen)压(ya)电(dian)路(lu)(lu)(lu)失效时导致其他(ta)电(dian)路(lu)(lu)(lu)的连锁烧毁。

在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装(zhuang)。这两种封装(zhuang)的图形以(yi)及引脚序号、引脚功能(neng)如附图所示(shi)。

从正面看①②③引脚(jiao)(jiao)(jiao)从左向右按顺序标注(zhu)，接(jie)(jie)入电(dian)路时①脚(jiao)(jiao)(jiao)电(dian)压高(gao)于②脚(jiao)(jiao)(jiao)，③脚(jiao)(jiao)(jiao)为(wei)输出(chu)位(wei)(wei)。如对于78**正压系(xi)列，①脚(jiao)(jiao)(jiao)高(gao)电(dian)位(wei)(wei)，②脚(jiao)(jiao)(jiao)接(jie)(jie)地，③脚(jiao)(jiao)(jiao)为(wei)输出(chu)位(wei)(wei);而对于79**负压系(xi)列，①脚(jiao)(jiao)(jiao)接(jie)(jie)地，②脚(jiao)(jiao)(jiao)接(jie)(jie)负电(dian)压，③脚(jiao)(jiao)(jiao)为(wei)输出(chu)位(wei)(wei)。

此(ci)外，还(hai)应注意，散热片总是和(he)最(zui)低电位的第②脚(jiao)相连(lian)。这(zhei)样(yang)在78**系列中，散热片和(he)②脚(jiao)(地)连(lian)接(jie)，而在79**系列中，散热片却和(he)②脚(jiao)(输(shu)入(ru)端)连(lian)接(jie)。

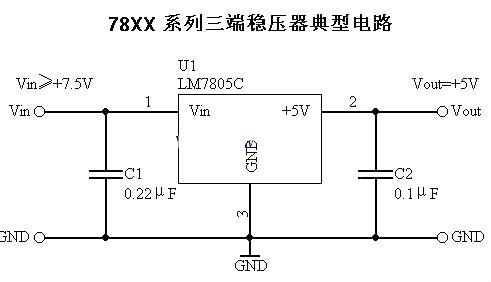

7800三端稳压器参数电路图

特性简介: 内置过热保护电路。无需外部元件。输出晶体管安全范围保护。内置短路电流限制电路。

电压范围:7805、7806、7808、7809、7812、7815、7818、7820、7824

封装形式: TO-220 塑料封装，TO-3 铝壳封装

极限参数：

7805－7818最(zui)高输入电压35V；7820－7824最(zui)高输入电压40V

工(gong)作温度范(fan)围0－70℃；最高结温150℃

TO-3 封装(zhuang)结到外壳(qiao)的(de)热阻(zu)是(shi) 4℃/W，结到环境的(de)热阻(zu)是(shi) 35℃/W。

TO-220 封装结到外壳的热阻是(shi)(shi) 4℃/W，结到环境的热阻是(shi)(shi) 50℃/W。
