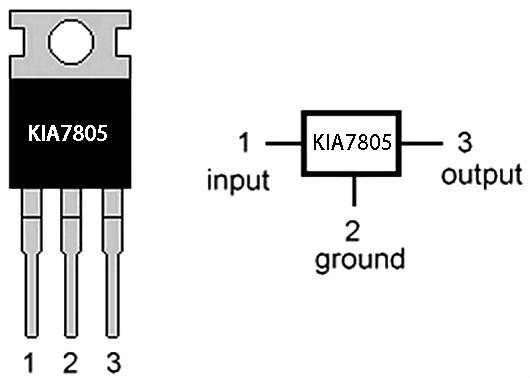

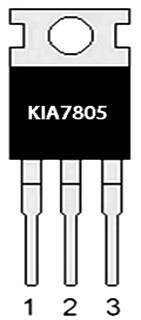

电(dian)(dian)子(zi)产品中常见到的(de)(de)(de)(de)三端(duan)稳压(ya)(ya)集成(cheng)电(dian)(dian)路有(you)正电(dian)(dian)压(ya)(ya)输(shu)出的(de)(de)(de)(de)78××系列(lie)和负电(dian)(dian)压(ya)(ya)输(shu)出的(de)(de)(de)(de)79××系列(lie)。故名思(si)义，三端(duan)IC是(shi)指这(zhei)种稳压(ya)(ya)用的(de)(de)(de)(de)集成(cheng)电(dian)(dian)路只有(you)三条引脚(jiao)输(shu)出，分别(bie)是(shi)输(shu)入端(duan)、接地端(duan)和输(shu)出端(duan)。它的(de)(de)(de)(de)样子(zi)象是(shi)普通的(de)(de)(de)(de)三极管，TO-220的(de)(de)(de)(de)标准(zhun)封装，也有(you)9013样子(zi)的(de)(de)(de)(de)TO-92封装。

一、78/79系列工作原理

用78/79系列三端稳(wen)(wen)压(ya)IC来(lai)组成稳(wen)(wen)压(ya)电(dian)(dian)源所(suo)需的(de)外围元件(jian)极(ji)少，电(dian)(dian)路内(nei)部还(hai)有过流、过热及调整管的(de)保(bao)护电(dian)(dian)路，使用起来(lai)可靠、方便(bian)，而且(qie)价格便(bian)宜。该系列集成稳(wen)(wen)压(ya)IC型号(hao)中的(de)78或79后面的(de)数(shu)字代表(biao)(biao)该三端集成稳(wen)(wen)压(ya)电(dian)(dian)路的(de)输(shu)出(chu)(chu)电(dian)(dian)压(ya)，如7806表(biao)(biao)示(shi)输(shu)出(chu)(chu)电(dian)(dian)压(ya)为(wei)正6V，7909表(biao)(biao)示(shi)输(shu)出(chu)(chu)电(dian)(dian)压(ya)为(wei)负9V。

78/79系列三端稳压IC有(you)(you)很多电子厂家生产(chan)(chan)，80年代就有(you)(you)了，通常前缀为生产(chan)(chan)厂家的代号，如TA7805是东(dong)芝的产(chan)(chan)品(pin)，AN7909是松下的产(chan)(chan)品(pin)。

有时在数字78或79后面还有一个M或L，如(ru)78M12或79L24，用(yong)来区(qu)别(bie)输(shu)(shu)出(chu)(chu)电(dian)流和封装(zhuang)形式等(deng)，其中78L调系(xi)列(lie)的最(zui)大(da)输(shu)(shu)出(chu)(chu)电(dian)流为100mA，78M系(xi)列(lie)最(zui)大(da)输(shu)(shu)出(chu)(chu)电(dian)流为1A，78系(xi)列(lie)最(zui)大(da)输(shu)(shu)出(chu)(chu)电(dian)流为1．5A。它的封装(zhuang)也有多(duo)种，详见图。塑料(liao)封装(zhuang)的稳压电(dian)路(lu)具有安装(zhuang)容(rong)易、价格低(di)廉等(deng)优点(dian)，因此(ci)用(yong)得比(bi)较多(duo)。79系(xi)列(lie)除了输(shu)(shu)出(chu)(chu)电(dian)压为负(fu)。引出(chu)(chu)脚排列(lie)不同以外，命名方法、外形等(deng)均与78系(xi)列(lie)的相同。

因为三端固(gu)定集成稳压电路(lu)的使用方(fang)便，电子制(zhi)作中经常(chang)采用，可以用来(lai)改装分(fen)立元件的稳压电源(yuan)，也经常(chang)用作电子设备的工作电源(yuan)。

注意(yi)三端(duan)(duan)集成稳(wen)压(ya)电路的输入(ru)(ru)、输出(chu)和接地端(duan)(duan)绝(jue)不(bu)(bu)能(neng)接错，不(bu)(bu)然容(rong)易烧(shao)坏。一般三端(duan)(duan)集成稳(wen)压(ya)电路的最小输入(ru)(ru)、输出(chu)电压(ya)差约为2V，否则不(bu)(bu)能(neng)输出(chu)稳(wen)定的电压(ya)，一般应使(shi)电压(ya)差保持在4-5V，即(ji)经变(bian)压(ya)器变(bian)压(ya)，二极管整流，电容(rong)器滤波后(hou)的电压(ya)应比稳(wen)压(ya)值高一些。

在实际应用中，应在三端(duan)集成稳(wen)压(ya)电路(lu)上安装足够大的(de)散热(re)器(qi)（当然小功率(lv)的(de)条(tiao)件下不用）。当稳(wen)压(ya)管温(wen)度过高(gao)时，稳(wen)压(ya)性能将(jiang)变差，甚(shen)至损坏。

当制(zhi)作中需(xu)要(yao)一个(ge)能输出1．5A以上电(dian)流的(de)稳(wen)压电(dian)源(yuan)，通常采(cai)用几块三(san)端稳(wen)压电(dian)路并联(lian)起来，使(shi)其最大输出电(dian)流为N个(ge)1．5A，但应用时(shi)需(xu)注意(yi)：并联(lian)使(shi)用的(de)集(ji)成(cheng)稳(wen)压电(dian)路应采(cai)用同一厂家、同一批号的(de)产品，以保证参数的(de)一致。另外在输出电(dian)流上留有一定的(de)余量，以避免(mian)个(ge)别集(ji)成(cheng)稳(wen)压电(dian)路失效时(shi)导(dao)致其他电(dian)路的(de)连锁烧毁。

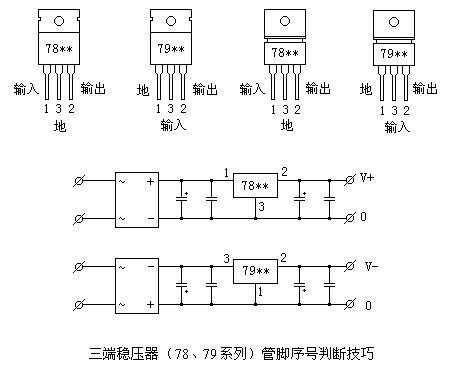

在78**、79**系列(lie)三端(duan)稳压器中(zhong)最常(chang)应用(yong)的(de)是TO-220和TO-202两(liang)种封装(zhuang)。这(zhei)两(liang)种封装(zhuang)的(de)图形以及引(yin)脚序(xu)号、引(yin)脚功(gong)能如附图所示。

图(tu)中(zhong)的引脚号(hao)标(biao)注方法是按照引脚电(dian)位(wei)(wei)从(cong)高(gao)到底的顺序标(biao)注的。这样(yang)标(biao)注便于记忆。引脚①为(wei)最高(gao)电(dian)位(wei)(wei)，③脚为(wei)最低电(dian)位(wei)(wei)，②脚居中(zhong)。从(cong)图(tu)中(zhong)可(ke)以看出，不(bu)论正(zheng)压还是负压，②脚均为(wei)输出端(duan)。对于78**正(zheng)压系列，输入(ru)是最高(gao)电(dian)位(wei)(wei)，自(zi)然(ran)是①脚，地端(duan)为(wei)最低电(dian)位(wei)(wei)，即③脚，如附(fu)(fu)图(tu)所示。对与79**负压系列，输入(ru)为(wei)最低电(dian)位(wei)(wei)，自(zi)然(ran)是③脚，而(er)地端(duan)为(wei)最高(gao)电(dian)位(wei)(wei)，即①脚，如附(fu)(fu)图(tu)所示。

此外，还应注意，散(san)热(re)片(pian)(pian)总是和(he)最低(di)电位(wei)的第③脚相连。这样在78**系列(lie)中，散(san)热(re)片(pian)(pian)和(he)地相连接(jie)，而在79**系列(lie)中，散(san)热(re)片(pian)(pian)却(que)和(he)输入(ru)端相连接(jie).

二、三端稳压芯片型(xing)号
