7805引脚图

7805是常用(yong)的(de)三(san)端稳压器，一般使用(yong)的(de)是TO-220封装，能(neng)(neng)提(ti)供(gong)DC 5V的(de)输(shu)出电(dian)压，应(ying)用(yong)范围(wei)广(guang)，内(nei)含过流和(he)过载(zai)保护电(dian)路。带散(san)热片时能(neng)(neng)持续提(ti)供(gong)1A的(de)电(dian)流，如果(guo)使用(yong)外围(wei)器件(jian)，它还能(neng)(neng)提(ti)供(gong)不通的(de)电(dian)压和(he)电(dian)流。

LM7805引(yin)脚(jiao)图(管脚(jiao)图)

7805是常用(yong)的三端稳(wen)压器件(jian)，顾名思义05就是输(shu)出电压为5v，还可以微调(diao)，7805输(shu)出波纹(wen)很小。

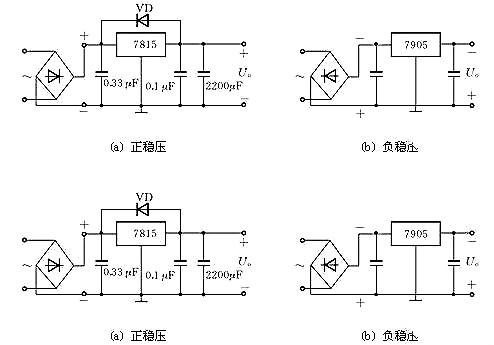

(1) 集成(cheng)三端稳(wen)压器(qi)根(gen)据稳(wen)定电压的正(zheng)、负(fu)极性分为78×××，79×××系列。附图给出了正(zheng)、负(fu)稳(wen)压的典型电路。

〈正、负(fu)稳压(ya)7805电路〉

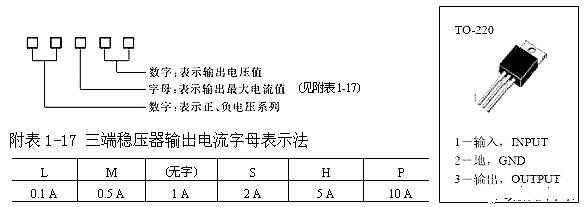

(2) 三(san)端(duan)稳(wen)压器(qi)的型号规格(ge)和(he)管脚分布。

例(li)如：78M05三端稳(wen)压(ya)器(qi)可(ke)输出+5 V、0.5 A的(de)稳(wen)定电压(ya);7912三端稳(wen)压(ya)器(qi)可(ke)输出 12V、1A的(de)稳(wen)定电压(ya)。

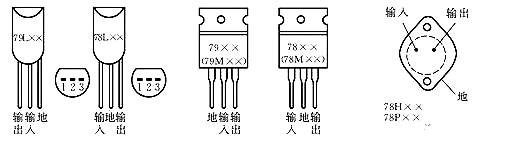

(3) 外(wai)形及管脚分布，如(ru)附图1-25所示。

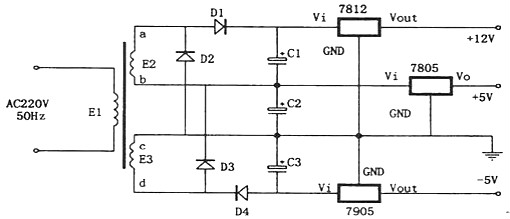

由7805，7905，7812组成的特(te)殊的线性(xing)稳压电源

如图所示为一种特殊的(de)(de)电源电路(lu)(lu)。该电路(lu)(lu)虽(sui)然(ran)简(jian)单(dan)，但可以从两(liang)个相(xiang)同(tong)的(de)(de)次级绕组中(zhong)产生(sheng)出三组直流电压：+5V、-5V和+12V。其特点是：D2、D3跨接在(zai)E2、E3这两(liang)组交流电源之间(jian)，起着全波整(zheng)流的(de)(de)作用(yong)。

三端稳压器（78、79系列）管脚判断技巧

电子产品中常见到的(de)(de)(de)三(san)端(duan)稳压集成电路有(you)正电压输出的(de)(de)(de)78××系列和负电压输出的(de)(de)(de)79××系列。故名思义(yi)，三(san)端(duan)IC是指这种(zhong)稳压用(yong)的(de)(de)(de)集成电路只有(you)三(san)条引脚输出，分别是输入端(duan)、接地端(duan)和输出端(duan)。它(ta)的(de)(de)(de)样子象(xiang)是普通的(de)(de)(de)三(san)极管，TO-220的(de)(de)(de)标(biao)准(zhun)封装，也(ye)有(you)9013样子的(de)(de)(de)TO-92封装。

1、用78/79系(xi)列三端(duan)稳(wen)压(ya)(ya)IC来(lai)组成(cheng)稳(wen)压(ya)(ya)电(dian)(dian)(dian)源(yuan)所需的(de)(de)(de)(de)外围元件极少，电(dian)(dian)(dian)路(lu)内(nei)部还有(you)过流、过热及调(diao)整管的(de)(de)(de)(de)保护电(dian)(dian)(dian)路(lu)，使用起来(lai)可(ke)靠、方便(bian)，而且(qie)价格便(bian)宜。该系(xi)列集(ji)成(cheng)稳(wen)压(ya)(ya)IC型号中的(de)(de)(de)(de)78或79后面的(de)(de)(de)(de)数字代(dai)表该三端(duan)集(ji)成(cheng)稳(wen)压(ya)(ya)电(dian)(dian)(dian)路(lu)的(de)(de)(de)(de)输出(chu)电(dian)(dian)(dian)压(ya)(ya)，如7806表示输出(chu)电(dian)(dian)(dian)压(ya)(ya)为正6V，7909表示输出(chu)电(dian)(dian)(dian)压(ya)(ya)为负9V。

2、78/79系列三端稳压(ya)IC有很多电子厂家(jia)生产(chan)，80年(nian)代就有了，通(tong)常前(qian)缀(zhui)为生产(chan)厂家(jia)的(de)代号(hao)，如TA7805是东(dong)芝的(de)产(chan)品(pin)，AN7909是松下的(de)产(chan)品(pin)。

3、有(you)(you)时在数字78或79后面(mian)还有(you)(you)一个M或L，如78M12或79L24，用来区(qu)别(bie)输出(chu)电(dian)(dian)(dian)流(liu)(liu)和封(feng)(feng)装形(xing)式等，其中78L调系(xi)列(lie)的(de)最(zui)大(da)输出(chu)电(dian)(dian)(dian)流(liu)(liu)为(wei)(wei)100mA，78M系(xi)列(lie)最(zui)大(da)输出(chu)电(dian)(dian)(dian)流(liu)(liu)为(wei)(wei)1A，78系(xi)列(lie)最(zui)大(da)输出(chu)电(dian)(dian)(dian)流(liu)(liu)为(wei)(wei)1．5A。它的(de)封(feng)(feng)装也有(you)(you)多种，详见(jian)图。塑料封(feng)(feng)装的(de)稳压电(dian)(dian)(dian)路具(ju)有(you)(you)安装容易、价(jia)格低廉等优点(dian)，因此(ci)用得比较多。79系(xi)列(lie)除(chu)了输出(chu)电(dian)(dian)(dian)压为(wei)(wei)负。引(yin)出(chu)脚(jiao)排列(lie)不同(tong)以外(wai)，命(ming)名方法、外(wai)形(xing)等均与78系(xi)列(lie)的(de)相同(tong)。

4、因为三(san)端(duan)固定集成稳(wen)(wen)压电(dian)(dian)路的(de)使用(yong)方便，电(dian)(dian)子制作(zuo)中(zhong)经常采用(yong)，可以用(yong)来(lai)改装分(fen)立元件的(de)稳(wen)(wen)压电(dian)(dian)源，也经常用(yong)作(zuo)电(dian)(dian)子设(she)备的(de)工作(zuo)电(dian)(dian)源。电(dian)(dian)路图(tu)如图(tu)所示。

5、注意三(san)端集成稳(wen)压(ya)(ya)(ya)电(dian)路的(de)(de)输(shu)入、输(shu)出和接(jie)地(di)端绝不能(neng)接(jie)错(cuo)，不然(ran)容易烧坏(huai)。一(yi)般(ban)三(san)端集成稳(wen)压(ya)(ya)(ya)电(dian)路的(de)(de)最小输(shu)入、输(shu)出电(dian)压(ya)(ya)(ya)差(cha)约(yue)为(wei)2V，否则不能(neng)输(shu)出稳(wen)定的(de)(de)电(dian)压(ya)(ya)(ya)，一(yi)般(ban)应使电(dian)压(ya)(ya)(ya)差(cha)保持(chi)在(zai)4-5V，即经变压(ya)(ya)(ya)器变压(ya)(ya)(ya)，二(er)极(ji)管整(zheng)流，电(dian)容器滤波后的(de)(de)电(dian)压(ya)(ya)(ya)应比稳(wen)压(ya)(ya)(ya)值高一(yi)些。

6、在实际应(ying)用(yong)(yong)中(zhong)，应(ying)在三端集成(cheng)稳压电路上安装足够大的(de)散热器（当然小功(gong)率的(de)条件下不用(yong)(yong)）。当稳压管温度过(guo)高时，稳压性(xing)能将变差，甚至损坏(huai)。

7、当制作中需要(yao)一(yi)个(ge)能输(shu)出1．5A以(yi)上电(dian)流(liu)的稳(wen)(wen)(wen)压电(dian)源，通(tong)常采(cai)用(yong)几块三端稳(wen)(wen)(wen)压电(dian)路(lu)并联起来(lai)，使其最大输(shu)出电(dian)流(liu)为N个(ge)1．5A，但应用(yong)时(shi)需注(zhu)意：并联使用(yong)的集(ji)成(cheng)稳(wen)(wen)(wen)压电(dian)路(lu)应采(cai)用(yong)同一(yi)厂家、同一(yi)批号的产(chan)品，以(yi)保证(zheng)参(can)数的一(yi)致。另外在输(shu)出电(dian)流(liu)上留有一(yi)定(ding)的余量(liang)，以(yi)避免个(ge)别集(ji)成(cheng)稳(wen)(wen)(wen)压电(dian)路(lu)失效时(shi)导(dao)致其他电(dian)路(lu)的连锁烧(shao)毁(hui)。

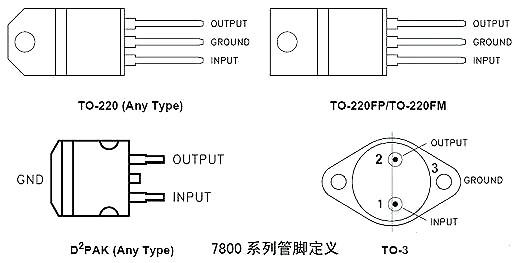

在78**、79**系列(lie)三端(duan)稳压(ya)器(qi)中最常应(ying)用的是TO-220和TO-202两种(zhong)封装。这两种(zhong)封装的图形以及引(yin)(yin)脚(jiao)(jiao)序号(hao)、引(yin)(yin)脚(jiao)(jiao)功能如(ru)附图所示。

图(tu)中的引(yin)(yin)脚号标(biao)注(zhu)(zhu)方法是按照引(yin)(yin)脚电(dian)位(wei)(wei)(wei)从高到底的顺序标(biao)注(zhu)(zhu)的。这样标(biao)注(zhu)(zhu)便于(yu)记忆。引(yin)(yin)脚①为最(zui)高电(dian)位(wei)(wei)(wei)，③脚为最(zui)低电(dian)位(wei)(wei)(wei)，②脚居中。从图(tu)中可以看出(chu)，不论正压还(hai)是负压，②脚均为输(shu)出(chu)端。对于(yu)78**正压系列，输(shu)入是最(zui)高电(dian)位(wei)(wei)(wei)，自然是①脚，地端为最(zui)低电(dian)位(wei)(wei)(wei)，即(ji)③脚，如附(fu)图(tu)所示。对与(yu)79**负压系列，输(shu)入为最(zui)低电(dian)位(wei)(wei)(wei)，自然是③脚，而(er)地端为最(zui)高电(dian)位(wei)(wei)(wei)，即(ji)①脚，如附(fu)图(tu)所示。

此外(wai)，还应(ying)注意，散(san)热片(pian)(pian)总(zong)是和最低电位的(de)第③脚相(xiang)(xiang)连。这(zhei)样在78**系列中，散(san)热片(pian)(pian)和地相(xiang)(xiang)连接，而在79**系列中，散(san)热片(pian)(pian)却和输入端相(xiang)(xiang)连接.
