场效应管开(kai)关电路图

本文主要引见场效应管(guan)的开关电路(lu)。场效应管(guan)置(zhi)信大家(jia)都很熟习了(le)，由于(yu)其开关特性，常常被用(yong)到各种电子电路(lu)中(zhong)，但是在(zai)电路(lu)中(zhong)它又是怎样工作的呢(ni)?下面给大家(jia)剖(pou)析一下。

效(xiao)(xiao)应管在mpn中(zhong)(zhong)，它(ta)的(de)(de)长(zhang)相(xiang)和我们前面讲的(de)(de)三(san)极(ji)管极(ji)像(xiang)，所以有不(bu)(bu)少修(xiu)(xiu)mpn的(de)(de)朋友好(hao)长(zhang)时(shi)间还分不(bu)(bu)分明，统一的(de)(de)把这(zhei)些长(zhang)相(xiang)相(xiang)同的(de)(de)三(san)极(ji)管、场(chang)效(xiao)(xiao)应管、双二极(ji)管、还有各种稳压IC通(tong)通(tong)称作(zuo)“三(san)个脚的(de)(de)管管”，假如这(zhei)样(yang)麻木不(bu)(bu)分的(de)(de)话，你的(de)(de)维修(xiu)(xiu)技术恐怕(pa)很难快速进步的(de)(de)哦！好(hao)了(le)，说(shuo)到这(zhei)里场(chang)效(xiao)(xiao)应管的(de)(de)恐怕(pa)我就不(bu)(bu)用贴图(tu)了(le)，在电路图(tu)中(zhong)(zhong)它(ta)常用 ：

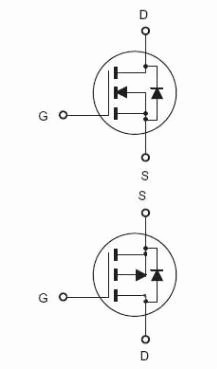

表示，关(guan)于(yu)它的(de)(de)(de)(de)(de)结构原理由于(yu)比(bi)拟(ni)(ni)笼统，我(wo)们是(shi)(shi)浅显化讲它的(de)(de)(de)(de)(de)运(yun)用，所(suo)(suo)(suo)以(yi)不(bu)(bu)去多(duo)讲，由于(yu)依据运(yun)用的(de)(de)(de)(de)(de)场所(suo)(suo)(suo)请求(qiu)不(bu)(bu)同做(zuo)出来(lai)的(de)(de)(de)(de)(de)品种繁多(duo)，特性也都不(bu)(bu)尽相同；我(wo)们在mpn中常(chang)用的(de)(de)(de)(de)(de)普通(tong)是(shi)(shi)作(zuo)为电(dian)(dian)源供(gong)电(dian)(dian)的(de)(de)(de)(de)(de)电(dian)(dian)控之(zhi)开关(guan)运(yun)用，所(suo)(suo)(suo)以(yi)需(xu)求(qiu)经过电(dian)(dian)流比(bi)拟(ni)(ni)大，所(suo)(suo)(suo)以(yi)是(shi)(shi)运(yun)用的(de)(de)(de)(de)(de)比(bi)拟(ni)(ni)特殊(shu)的(de)(de)(de)(de)(de)一种制造办法做(zuo)出来(lai)了加强型的(de)(de)(de)(de)(de)场效应管（MOS型），它的(de)(de)(de)(de)(de)电(dian)(dian)路图符号：

认真(zhen)看看你会发(fa)现，这(zhei)(zhei)两(liang)个图(tu)似乎有差(cha)异，对(dui)了，这(zhei)(zhei)实践上是两(liang)种不同的加强型场(chang)效(xiao)应(ying)管(guan)(guan)(guan)，第一个那(nei)个叫N沟道(dao)加强型场(chang)效(xiao)应(ying)管(guan)(guan)(guan)，第二(er)个那(nei)个叫P沟道(dao)加强型场(chang)效(xiao)应(ying)管(guan)(guan)(guan)，它们的的作用是刚好相反的。前面(mian)说过，场(chang)效(xiao)应(ying)管(guan)(guan)(guan)是用电控(kong)制的开(kai)关(guan)，那(nei)么我们就(jiu)先讲一下怎样运用它来当开(kai)关(guan)的，从图(tu)中(zhong)我们能够(gou)看到它也像三极(ji)管(guan)(guan)(guan)一样有三个脚(jiao)，这(zhei)(zhei)三个脚(jiao)分别叫做栅极(ji)（G）、源极(ji)（S）和漏极(ji)（D），mpn中(zhong)的贴片(pian)元(yuan)件表示图(tu)是这(zhei)(zhei)个样子：

1脚就(jiu)是栅极(ji)(ji)(ji)，这(zhei)个栅极(ji)(ji)(ji)就(jiu)是控(kong)制极(ji)(ji)(ji)，在(zai)(zai)栅极(ji)(ji)(ji)加上(shang)电(dian)(dian)(dian)压(ya)和不(bu)(bu)加上(shang)电(dian)(dian)(dian)压(ya)来(lai)控(kong)制2脚和3脚的相(xiang)(xiang)(xiang)通与不(bu)(bu)相(xiang)(xiang)(xiang)通，N沟(gou)道的，在(zai)(zai)栅极(ji)(ji)(ji)加上(shang)电(dian)(dian)(dian)压(ya)2脚和3脚就(jiu)通电(dian)(dian)(dian)了，去掉电(dian)(dian)(dian)压(ya)就(jiu)关(guan)断了，而P沟(gou)道的刚好(hao)相(xiang)(xiang)(xiang)反，在(zai)(zai)栅极(ji)(ji)(ji)加上(shang)电(dian)(dian)(dian)压(ya)就(jiu)关(guan)断（高(gao)电(dian)(dian)(dian)位(wei)(wei)），去掉电(dian)(dian)(dian)压(ya)（低电(dian)(dian)(dian)位(wei)(wei)）就(jiu)相(xiang)(xiang)(xiang)通了！

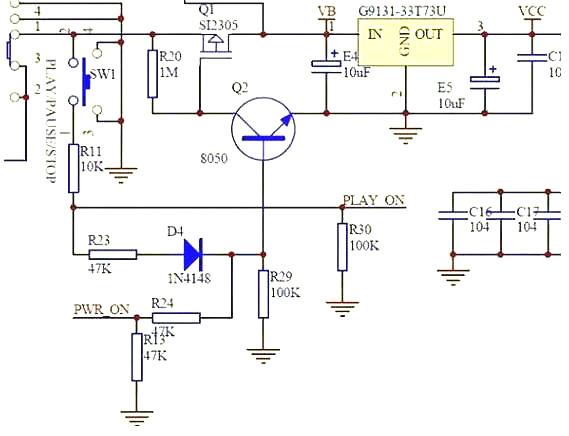

我(wo)们常见的(de)2606主控(kong)电路图中(zhong)(zhong)的(de)电源开(kai)机电路中(zhong)(zhong)经常遇到的(de)就是P沟(gou)道MOS管：

3.场效应(ying)管开关电(dian)路—工作原理

上图中(zhong)的SI2305就是P沟道MOS管。下(xia)面(mian)引(yin)见一下(xia)电(dian)源开(kai)机电(dian)路的工作原(yuan)理。

电(dian)池的(de)(de)正极(ji)经过开关S1接到场(chang)效(xiao)应管Q1的(de)(de)2脚(jiao)(jiao)源极(ji)，所以(yi)它(ta)的(de)(de)1脚(jiao)(jiao)栅极(ji)经过R20电(dian)阻(zu)得到一个正电(dian)位，由于Q1是一个P沟道MOS管，所以(yi)场(chang)效(xiao)应管是截止状(zhuang)态(tai)，电(dian)压(ya)不能继续经过，3V稳压(ya)IC输(shu)入脚(jiao)(jiao)得不到电(dian)压(ya)所以(yi)就不能工作，此时是关机状(zhuang)态(tai)。

当(dang)按(an)下SW1开机按(an)键(jian)(jian)时(shi)(shi)，电(dian)(dian)源(yuan)的(de)(de)正极(ji)(ji)经(jing)过按(an)键(jian)(jian)、R11、R23、D4接(jie)到(dao)三极(ji)(ji)管Q2的(de)(de)基(ji)极(ji)(ji)，此时(shi)(shi)三极(ji)(ji)管Q2的(de)(de)基(ji)极(ji)(ji)得到(dao)一个正电(dian)(dian)位(wei)，三极(ji)(ji)管Q2导(dao)通，由于三极(ji)(ji)管的(de)(de)发(fa)射(she)极(ji)(ji)直接(jie)接(jie)地，三极(ji)(ji)管Q2导(dao)通就(jiu)(jiu)相当(dang)于Q1的(de)(de)栅极(ji)(ji)直接(jie)接(jie)地，招致Q1的(de)(de)栅极(ji)(ji)就(jiu)(jiu)从高电(dian)(dian)位(wei)变为低电(dian)(dian)位(wei)，Q1导(dao)通，电(dian)(dian)流(liu)(liu)经(jing)过Q1流(liu)(liu)到(dao)3V稳(wen)(wen)压IC的(de)(de)输(shu)入(ru)脚(jiao)，3V稳(wen)(wen)压IC就(jiu)(jiu)是那个U1输(shu)出(chu)3V的(de)(de)工(gong)作电(dian)(dian)压Vcc供(gong)(gong)应主(zhu)控(kong)。主(zhu)控(kong)经(jing)过复位(wei)清(qing)零，读取固(gu)件程(cheng)序检(jian)测等一系列动作，输(shu)出(chu)一个控(kong)制电(dian)(dian)压到(dao)PWR_ON到(dao)Q2的(de)(de)基(ji)极(ji)(ji)，坚持Q2不断处于导(dao)通状态(tai)， Q1就(jiu)(jiu)能源(yuan)源(yuan)不时(shi)(shi)的(de)(de)给3v稳(wen)(wen)压IC提供(gong)(gong)工(gong)作电(dian)(dian)压，这时(shi)(shi)电(dian)(dian)源(yuan)处于开机状态(tai)。

SW1还同时经过R11、R30两个电阻(zu)的分(fen)压，给主(zhu)控PLAYON脚(jiao)送去(qu)时间长短、次数不同(tong)(tong)的控制(zhi)信号，主(zhu)控经过(guo)固件鉴(jian)别(bie)是播放(fang)、暂停、开机(ji)、关(guan)机(ji)而输出(chu)不同(tong)(tong)的结果给相(xiang)应(ying)的控制(zhi)点，以到达不同(tong)(tong)的工作状态。
