在(zai)电鱼机(ji)(ji)的(de)制作或是修(xiu)理中，经常会涉及到场效(xiao)应管的(de)好坏(huai)检测(ce)和极性判别，场效(xiao)应管品(pin)种和类型十分多，一时(shi)又找不到它的(de)材料，那(nei)就只能(neng)用万用表进行测(ce)量来(lai)判别，测(ce)量时(shi)用的(de)万用表为指(zhi)针式(shi)万用表，下面(mian)就电鱼机(ji)(ji)场效(xiao)应管（MOS管）好坏(huai)和极性判别方(fang)式(shi)进行分析：

一、定性(xing)判(pan)别电鱼机(ji)MOS型场(chang)效应管的好(hao)坏

先用万(wan)用表(biao)R×10kΩ挡(内置有9V或15V电池)，把负(fu)表(biao)笔(bi)(黑)接栅(zha)极(G)，正表(biao)笔(bi)(红)接源极(S)。给栅(zha)、源极之间充电，此刻万(wan)用表(biao)指针有细微偏(pian)转。再(zai)改用万(wan)用表(biao)R×1Ω挡，将(jiang)负(fu)表(biao)笔(bi)接漏极(D)，正笔(bi)接源极(S)，万(wan)用表(biao)指示值(zhi)若为(wei)几欧(ou)姆，则阐明场效应(ying)管是好的。

二(er)、定(ding)性判别电鱼(yu)机场效应管的电极

将万用(yong)表拨至R×100档，红表笔恣意(yi)接(jie)(jie)一(yi)(yi)个(ge)脚(jiao)(jiao)管，黑表笔则接(jie)(jie)另一(yi)(yi)个(ge)脚(jiao)(jiao)管，使第三脚(jiao)(jiao)悬空。若(ruo)发现表针有细(xi)微摇(yao)摆(bai)，就证明第三脚(jiao)(jiao)为栅极(ji)(ji)。欲(yu)取得更显(xian)着的调查(cha)效果，还可使用(yong)人体(ti)接(jie)(jie)近或许用(yong)手指触摸悬空脚(jiao)(jiao)，只要看(kan)到表针作大(da)幅(fu)度偏转，即阐明悬空脚(jiao)(jiao)是栅极(ji)(ji)，其他(ta)二脚(jiao)(jiao)别离是源极(ji)(ji)和(he)漏(lou)极(ji)(ji)。

判别理由：

JFET的输(shu)入电阻(zu)大(da)(da)于(yu)100MΩ，而且跨(kua)导(dao)(dao)很高，当栅(zha)极(ji)(ji)(ji)开路时空间(jian)电磁场很简(jian)单在栅(zha)极(ji)(ji)(ji)上感应(ying)出电压信号，使管(guan)(guan)子趋(qu)于(yu)截止，或趋(qu)于(yu)导(dao)(dao)通(tong)。若将人(ren)体(ti)感应(ying)电压直接加在栅(zha)极(ji)(ji)(ji)上，因为输(shu)入干(gan)扰信号较强，上述现象会愈(yu)加显(xian)着。如表针向(xiang)(xiang)左侧大(da)(da)幅度(du)偏转，就意味(wei)着管(guan)(guan)子趋(qu)于(yu)截止，漏(lou)-源极(ji)(ji)(ji)间(jian)电阻(zu)RDS增(zeng)大(da)(da)，漏(lou)-源极(ji)(ji)(ji)间(jian)电流(liu)减(jian)小(xiao)IDS。反之(zhi)，表针向(xiang)(xiang)右侧大(da)(da)幅度(du)偏转，阐明管(guan)(guan)子趋(qu)导(dao)(dao)游通(tong)，RDS↓，IDS↑。但表针终究向(xiang)(xiang)哪个方向(xiang)(xiang)偏转，应(ying)视感应(ying)电压的极(ji)(ji)(ji)性(xing)（正向(xiang)(xiang)电压或反向(xiang)(xiang)电压）及管(guan)(guan)子的作业点(dian)而定(ding)。

注意事项：

（1）试验标明，当两手(shou)(shou)与D、S极绝缘，只摸(mo)栅极时，表(biao)针(zhen)一般(ban)向左偏(pian)转。可是(shi)(shi)，如果两手(shou)(shou)别离触摸(mo)D、S极，而(er)且(qie)用手(shou)(shou)指摸(mo)住(zhu)栅极时，有可能调查(cha)到表(biao)针(zhen)向右偏(pian)转的景象。其原因(yin)是(shi)(shi)人体(ti)几个部位和(he)电阻对场效(xiao)(xiao)应(ying)管(guan)起到偏(pian)置效(xiao)(xiao)果，使之(zhi)进(jin)入饱和(he)区(qu)。

（2）也可以用舌(she)尖舔住栅(zha)极，现象同上(shang)。

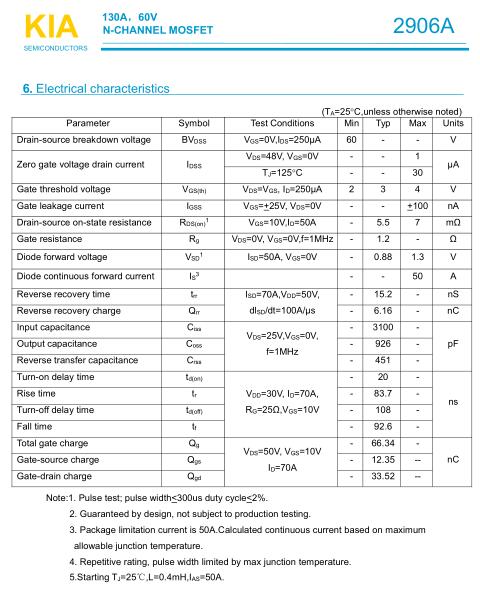

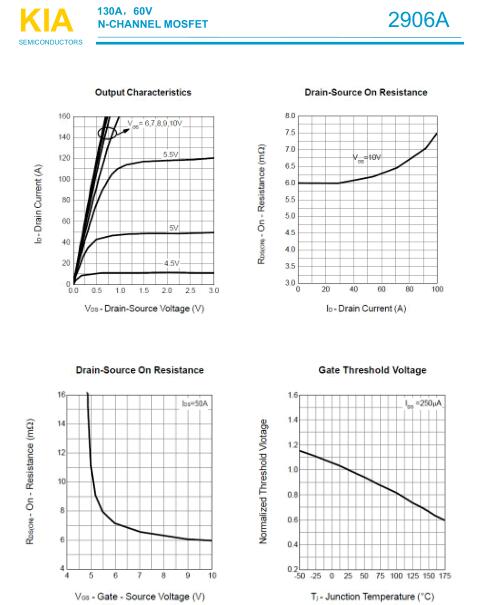

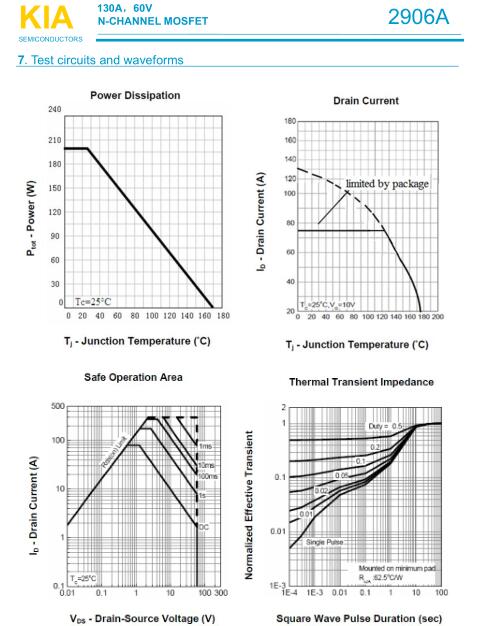

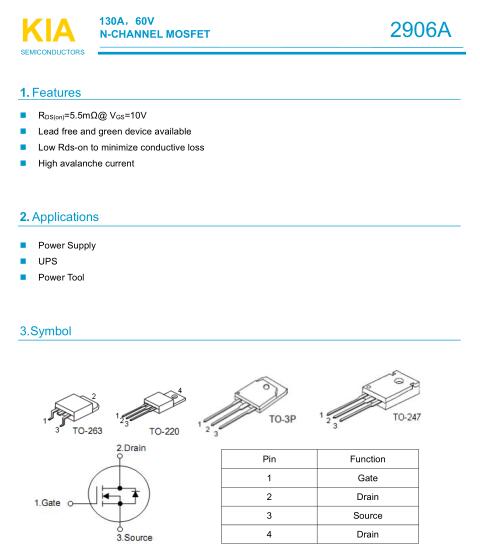

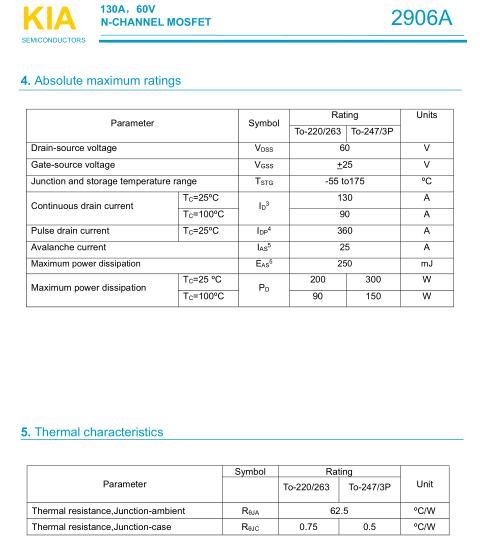

捕鱼机适(shi)配件(jian)2906A

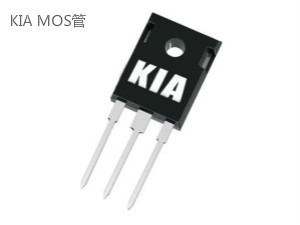

联(lian)系方式：邹(zou)先生（KIA MOS管(guan)）
