车载电源转换器

车(che)(che)载电(dian)(dian)(dian)源(yuan)转(zhuan)换(huan)器(又换(huan)电(dian)(dian)(dian)源(yuan)逆变器、Power Inverter)是一种能够将 DC12V或DC24V或DC36V或DC48V直流电(dian)(dian)(dian)转(zhuan)换(huan)为和市电(dian)(dian)(dian)相同的 AC220V或AC110V 交流电(dian)(dian)(dian)，供一般电(dian)(dian)(dian)器使用(yong)，是一种方便的车(che)(che)用(yong)电(dian)(dian)(dian)源(yuan)转(zhuan)换(huan)器。车(che)(che)载电(dian)(dian)(dian)源(yuan)转(zhuan)换(huan)器在国外市场受到普遍(bian)欢迎。在国外因汽车(che)(che)的普及率较高，外出工作(zuo)或外出旅游即可用(yong)车(che)(che)载电(dian)(dian)(dian)源(yuan)转(zhuan)换(huan)器连(lian)接蓄电(dian)(dian)(dian)池带(dai)动电(dian)(dian)(dian)器及各种工具(ju)工作(zuo)。

中国进入WTO 后，国内(nei)(nei)市场私人交通(tong)工具(ju)越来(lai)越多，因(yin)此，车(che)(che)载(zai)(zai)电(dian)(dian)源转(zhuan)(zhuan)换(huan)(huan)器(qi)作(zuo)为(wei)在(zai)移(yi)动中使用(yong)(yong)的(de)(de)直流变交流的(de)(de)转(zhuan)(zhuan)换(huan)(huan)器(qi)，会给(ji)你的(de)(de)生活带来(lai)很多的(de)(de)方便，是一种(zhong)常(chang)备的(de)(de)车(che)(che)用(yong)(yong)汽(qi)车(che)(che)电(dian)(dian)子(zi)装具(ju)用(yong)(yong)品。通(tong)过车(che)(che)载(zai)(zai)电(dian)(dian)源转(zhuan)(zhuan)换(huan)(huan)器(qi)点烟器(qi)输(shu)出的(de)(de)可以是 75W 、100W 、150W 、300W 直到3000W 等功率规格的(de)(de)。300W以上功率车(che)(che)载(zai)(zai)电(dian)(dian)源转(zhuan)(zhuan)换(huan)(huan)器(qi)要通(tong)过连接线接到电(dian)(dian)瓶上。把家(jia)用(yong)(yong)电(dian)(dian)器(qi)连接到车(che)(che)载(zai)(zai)电(dian)(dian)源转(zhuan)(zhuan)换(huan)(huan)器(qi)的(de)(de)输(shu)出端就(jiu)能在(zai)汽(qi)车(che)(che)内(nei)(nei)使用(yong)(yong)各种(zhong)电(dian)(dian)器(qi)象(xiang)在(zai)家(jia)里使用(yong)(yong)一样方便。

可使用的(de)电(dian)器有(you)：手机(ji)、笔记本(ben)电(dian)脑(nao)、数码摄(she)像机(ji)、照(zhao)相机(ji)、照(zhao)明灯、电(dian)动(dong)剃(ti)须刀、 CD 机(ji)、游(you)戏(xi)机(ji)、掌(zhang)上电(dian)脑(nao)、电(dian)动(dong)工具、车(che)载冰箱(xiang)及各种旅游(you)、野营、医(yi)疗(liao)急救电(dian)器等。

对电力转换的需求

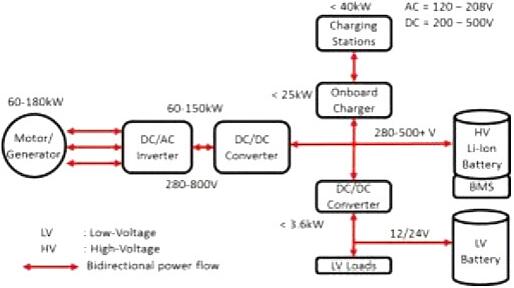

电(dian)池是电(dian)动汽车(che)的(de)(de)心脏。它的(de)(de)电(dian)压(ya)和功率必(bi)须是高的(de)(de)，以(yi)提(ti)供给电(dian)动汽车(che)更长的(de)(de)续航时间所需的(de)(de)持久(jiu)能(neng)量。电(dian)源转换(huan)器是必(bi)要的(de)(de)，从(cong)电(dian)池中获取(qu)高压(ya)直流，并将其转换(huan)成不同(tong)的(de)(de)电(dian)压(ya)和电(dian)流，以(yi)驱动的(de)(de)不同(tong)系统(tong)，如(ru)图(tu)所示。

然(ran)而，并不是所有的(de)系统都与电(dian)(dian)池的(de)电(dian)(dian)压相同。汽车前灯、信息娱(yu)乐(le)和(he)驾驶辅助系统可以在(zai)12V直流电(dian)(dian)压下运(yun)行，而加(jia)热、电(dian)(dian)动/液压动力转向(EPS/EHPS)和(he)轧辊(gun)的(de)稳(wen)定(ding)运(yun)行需要48V直流电(dian)(dian)压。

车载(zai)充(chong)电(dian)(dian)(dian)器(OBC)是一种交(jiao)流(liu)(liu)(liu)/直流(liu)(liu)(liu)系统(tong)，可(ke)以在高(gao)压电(dian)(dian)(dian)网中(zhong)对(dui)电(dian)(dian)(dian)池(chi)(chi)进行(xing)充(chong)电(dian)(dian)(dian)，它(ta)能将交(jiao)流(liu)(liu)(liu)电(dian)(dian)(dian)从电(dian)(dian)(dian)网转换(huan)为电(dian)(dian)(dian)池(chi)(chi)所需要的(de)直流(liu)(liu)(liu)电(dian)(dian)(dian)源(yuan)。车辆中(zhong)也有交(jiao)流(liu)(liu)(liu)元件和负载(zai)，如(ru)电(dian)(dian)(dian)机(ji)和发电(dian)(dian)(dian)机(ji)，电(dian)(dian)(dian)池(chi)(chi)的(de)直流(liu)(liu)(liu)电(dian)(dian)(dian)源(yuan)被(bei)转换(huan)成(cheng)交(jiao)流(liu)(liu)(liu)电(dian)(dian)(dian)来驱动电(dian)(dian)(dian)机(ji)。同样，再生(sheng)制动产生(sheng)的(de)交(jiao)流(liu)(liu)(liu)电(dian)(dian)(dian)源(yuan)转换(huan)成(cheng)直流(liu)(liu)(liu)电(dian)(dian)(dian)源(yuan)，储存在电(dian)(dian)(dian)池(chi)(chi)中(zhong)。

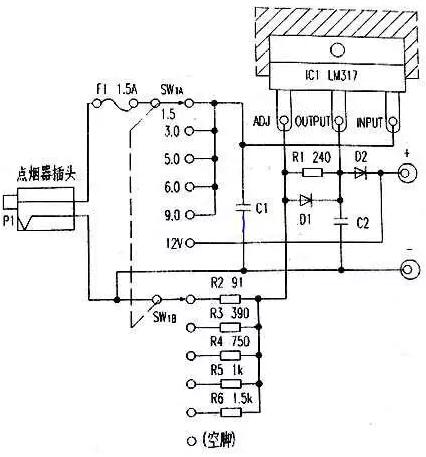

车载电源转换器电路图

汽车点烟器获取的电(dian)压(ya)是12的直(zhi)流(liu)电(dian)压(ya)，一(yi)般的12V低压(ya)电(dian)器可直(zhi)接(jie)使用。但有(you)些(xie)CD、MP3、MP4等(deng)却(que)需要不同的电(dian)源电(dian)压(ya)，如(ru)3V、6V等(deng)等(deng)。下面简单转换器可解决这一(yi)问题。

电(dian)路图如上(shang)所示，12V电(dian)源(yuan)从车载(zai)点烟器(qi)插孔取出(chu)，经(jing)二刀六位波(bo)段(duan)开(kai)关之(zhi)一SW1A送入可调三端(duan)稳(wen)压器(qi)LM317的输入脚(jiao)，LM317的调整(zheng)脚(jiao)(ADJ)经(jing)SW1B接入不同(tong)阻(zu)(zu)值的电(dian)阻(zu)(zu)到(dao)电(dian)源(yuan)负端(duan)。当SW1在不同(tong)档位时，就可在输出(chu)端(duan)获得(de)1.5V、3.0V、5.0V、6.0V、9.0V、12V几种电(dian)压，供(gong)相应的低压电(dian)器(qi)使用。LM317应安装在铝散热器(qi)(100×100×25mm)上(shang)，主要是(shi)因为在1.5V档时发热量较大。整(zheng)个电(dian)路装入适当的小盒中，面板上(shang)只设(she)波(bo)段(duan)开(kai)关即可。

图(tu)中R2~R6是输出电(dian)压(ya)设定电(dian)阻，若需其它等级电(dian)压(ya)，可按下式(shi)计算(suan)：

VOUT=(1+R2/R1)VREF+IADJ≌(1+R2/R1)VREF

式中VREF为基准电压(ya)，典型(xing)值1.25V，IADJ为ADJ脚流出电流，典型(xing)值50μA，R2代表图中R2~R6之一。

图中(zhong)C1、C2为防振电(dian)(dian)容，C3可提高(gao)纹波除(chu)去(qu)率和电(dian)(dian)路稳(wen)定性，D1为输出短路保护(hu)二(er)极管(guan)，D2防止输出端(duan)出现(xian)高(gao)于(yu)输入(ru)端(duan)电(dian)(dian)位时对稳(wen)压器(qi)的损害。

使用注意事项

正确连接顺(shun)序如下(xia)：

1、发动(dong)汽车(che)引(yin)擎

2、插上车载(zai)交(jiao)流供(gong)电器（开关关闭的情况下(xia)）

3、打(da)开车载(zai)交流供(gong)电器开关(guan)

4、插上用电设备(bei)

5、使用完毕(bi)后，关(guan)闭车(che)载(zai)交(jiao)流供(gong)电(dian)器(qi)开关(guan)

6、关(guan)闭汽车引擎

注意：避免使(shi)用(yong)不及格车(che)载电源(yuan)，劣质产(chan)品有可(ke)能(neng)造成汽(qi)车(che)总承(cheng)烧毁(hui)。
