汽车HID安定器 MOS管

全称High Intensity Discharge就是我们(men)日常(chang)口中常(chang)常(chang)提及的(de)HID，高(gao)压(ya)气体放电(dian)灯(deng)，主要(yao)是由HID灯(deng)泡、安(an)定器、电(dian)源(yuan)适配线及其附件组成，HID灯(deng)泡的(de)灯(deng)管内填充有大部分的(de)氙(xian)(xian)气(Xenon)与碘化物等惰性(xing)气体。刚开启氙(xian)(xian)气灯(deng)电(dian)源(yuan)的(de)一(yi)瞬(shun)间(jian)，安(an)定器将车上的(de)12V电(dian)压(ya)瞬(shun)间(jian)升压(ya)到(dao)(dao)23000V，利用此(ci)高(gao)强度的(de)电(dian)压(ya)激活HID灯(deng)泡在两极之间(jian)产(chan)生发出强光，使灯(deng)泡达到(dao)(dao)高(gao)亮度照(zhao)明。

安定器的分类及参数功能

①模拟型(xing) ②半数(shu)字(zi)半模拟（PIC芯片）型(xing) ③数(shu)字(zi)型(xing) ④数(shu)字(zi)型(xing)带DSP内(nei)核 ⑤超薄型(xing)

主(zhu)要(yao)共用元件(jian)： 电容 MOS管(guan)(guan) 变(bian)压器 高压包 放电管(guan)(guan)

安装安定器需要注意的事项

1、安定器(qi)一定要安装(zhuang)在离(li)发动机等热源(yuan)或水箱(xiang)等水源(yuan)较远(yuan)的地(di)方，否则(ze)，过度的潮湿(shi)会导致安定器(qi)的漏(lou)电和老化(hua)，安定器(qi)安装(zhuang)的稳定性也会对HID灯的使用效果有很(hen)大影(ying)响；

2、安定器(qi)也不(bu)要装(zhuang)在车内过热的地方，建议置于透气性(xing)和散热性(xing)较好的位置；

3、安定器(qi)的高(gao)压(ya)线(xian)部分不宜缠(chan)绕，以免影(ying)响绝缘，或产生过大(da)的磁场(chang)，从而影(ying)响汽车的其它电器(qi)设备；

主要技术参数

1．启(qi)动(dong)电(dian)压(INPUT VOLTAGE RANGE): DC9～16V

2．工作(zuo)电压(ya)(OPERATING VOLTAGE)： DC8～20V

3．启动电流(liu)（INPUT CURRENT）：≤8A

4．典(dian)型电流（TYPICAL CURRENT）：3.2A（DC13.2V INTYPICAL）

5．输出(chu)功(gong)率（OUTPUT POWER）：35W

6．输(shu)出(chu)频(pin)率（OUTPUT FREQUENCY）：200±30HZ

7．输出电压（OUTPUT POWER）：AC85±17V

8．效率（EFFICIENCY）：≥80%

9. 工作温度（OPERATING TEMPERATURE）：-40～+105℃

分辨及测试HID安定器的好坏

分辨方式

（1） 目视电源线组(zu)是否(fou)有被破坏或损坏情(qing)形。

（2） 目视控制(zhi)线组是否有(you)被破(po)坏(huai)或损(sun)坏(huai)情形。

（3） 目视高(gao)压(ya)线组(zu)是否有被破坏或(huo)损坏情(qing)形(xing)。

（4） 目视高压(ya)盒线组是否有被破坏(huai)或损坏(huai)及漏胶情(qing)形。

（5） 目视安(an)定器本(ben)体是否有被破坏或损坏及(ji)漏胶情形。

测试方式

（1）取一好的(de)HID灯，作为测试Ballast（安定器）的(de)基(ji)准。

（2）准备一台电源(yuan)供应器，将其电压调整到(dao)13.20V作为测试基准电压。

（3）将所有配线均先接妥，开(kai)启电源测试灯(deng)泡(pao)是(shi)否会点灯(deng)。

（4）如果开启电(dian)源无(wu)法点亮HID灯，则表(biao)示(shi)Ballast已损坏(huai)。

（5）如(ru)果开启电源可(ke)以点亮HID灯(deng)，则表示Ballast可(ke)以点灯(deng)，但需检查其电源输入电流为多少(shao)，来判断安(an)定器的功能是否正常。

判定基准

正常输入电流范(fan)围(wei)3A-5A之间。

大于(yu)5A表示安(an)定器工作(zuo)效(xiao)率(lv)降(jiang)低，导致消(xiao)耗功率(lv)提高，可靠度降(jiang)低。

小于3A表(biao)示(shi)安定(ding)器(qi)工作效率降低(di)，可(ke)靠(kao)度降低(di)，可(ke)能导致灭灯再亮的(de)情形。

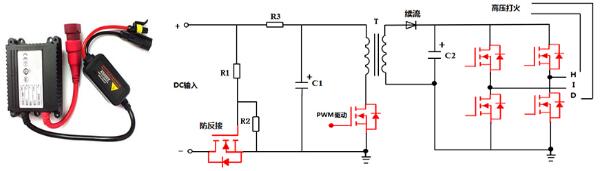

汽车HID安定器MOS管应用方案

防(fang)反接(jie)保护电(dian)路:KIA50N03、KIA50N06

PWM驱动(dong)：KIA75NF75、KIA3510A、KIA40N20A

全桥电路:KIA830S、KIA830H、KIA840S、KIA840H

续流电(dian)路：KIA08TB70
