mos管驱动电机电路图

mos管驱(qu)动(dong)(dong)电(dian)机电(dian)路(lu)(lu)图，工作频(pin)率和驱(qu)动(dong)(dong)信(xin)号的(de)(de)占空比(bi)不(bu)是(shi)很大，并且VMOS的(de)(de)功率规格也不(bu)是(shi)很大时(shi)，普(pu)通并不(bu)需求为VMOS配置特地的(de)(de)驱(qu)动(dong)(dong)电(dian)路(lu)(lu)。通用的(de)(de)CMOS半导(dao)体(ti)(互补金(jin)属氧化(hua)物品(pin)体(ti)管逻辑(ji)IC)、TTL（晶体(ti)管逻辑(ji)）集成电(dian)路(lu)(lu)、常见的(de)(de)PWM专用IC的(de)(de)输(shu)出级(ji)都能够(gou)直接驱(qu)动(dong)(dong)VMOS。这(zhei)种驱(qu)动(dong)(dong)方式普(pu)通适用于驱(qu)动(dong)(dong)信(xin)号的(de)(de)产生及控制电(dian)路(lu)(lu)与VMOS构成的(de)(de)功率级(ji)电(dian)路(lu)(lu)共(gong)地的(de)(de)状况。

TTL集成电(dian)路(lu)的(de)逻辑电(dian)平为5V，输出(chu)级通常(chang)由(you)BJT（双(shuang)极性晶体管）组成，信号普通从集电(dian)极输出(chu)，这就是常(chang)说的(de)“集电(dian)极开路(lu)输出(chu)”，当然，输出(chu)级也有采用(yong)MOSFET的(de)，这就是“开漏输出(chu)”。上述开路(lu)输出(chu)方式需求(qiu)外部电(dian)路(lu)配置偏置电(dian)阻(zu)，以树立(li)工作点，限定输出(chu)电(dian)流。

mos管驱动电机电路图的作用与电路原理图

电机驱动电路的作用

电(dian)(dian)(dian)机驱(qu)动电(dian)(dian)(dian)路的作用(yong)指(zhi)通过(guo)控制(zhi)电(dian)(dian)(dian)机的旋(xuan)转(zhuan)角度和运转(zhuan)速(su)(su)度，以此来(lai)实现(xian)对占空比的控制(zhi)，来(lai)达到(dao)对电(dian)(dian)(dian)机怠速(su)(su)控制(zhi)的方式。

电机驱动电路原理图及电路控制方案

电机驱(qu)(qu)动(dong)电路(lu)既可通过继电器或功率晶(jing)体管驱(qu)(qu)动(dong)，也(ye)可利用可控硅或功率型MOS场效应(ying)管驱(qu)(qu)动(dong)。为(wei)了(le)适应(ying)不同的控制要求(qiu)(如(ru)电机的工作电流、电压，电机的调速，直流电机的正(zheng)反转(zhuan)控制等)，下面介绍(shao)几种电机驱(qu)(qu)动(dong)电路(lu)，以(yi)满足以(yi)上要求(qiu)：

图1

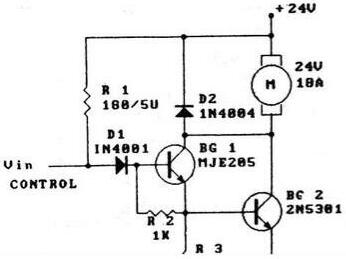

图1电路(lu)(lu)利用了(le)达林(lin)顿晶体管扩大电机(ji)驱(qu)动(dong)电流(liu)，图示(shi)电路(lu)(lu)将BG1的(de)5A扩流(liu)到达林(lin)顿复合(he)管的(de)30A，输入端可(ke)(ke)用低功率逻辑电平控制。上述电路(lu)(lu)采用的(de)驱(qu)动(dong)方式属(shu)传统(tong)的(de)单臂(bei)驱(qu)动(dong)，它只能使电机(ji)单向运转，双臂(bei)桥式推挽驱(qu)动(dong)可(ke)(ke)使控制更为灵活(huo)。

图(tu)2

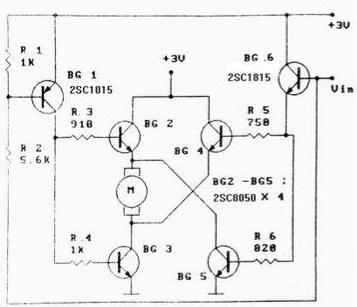

图2为一款单(dan)端逻(luo)辑输入控(kong)制的桥式驱(qu)动电(dian)(dian)路(lu)，它(ta)控(kong)制电(dian)(dian)机(ji)正(zheng)反转工(gong)作(zuo)，这个电(dian)(dian)路(lu)的另一个特(te)点是控(kong)制供电(dian)(dian)与电(dian)(dian)机(ji)驱(qu)动供电(dian)(dian)可(ke)以分(fen)开，因此它(ta)较好(hao)地适(shi)应了(le)电(dian)(dian)机(ji)的电(dian)(dian)压要求。

图(tu)3

图(tu)3也为单端正负电(dian)平驱(qu)动桥式电(dian)路，它(ta)采用双组直流(liu)电(dian)源供(gong)电(dian)，该电(dian)路实际是两个反相单臂驱(qu)动电(dian)路的(de)组合。图(tu)3也能控制电(dian)机的(de)正反转。

图4

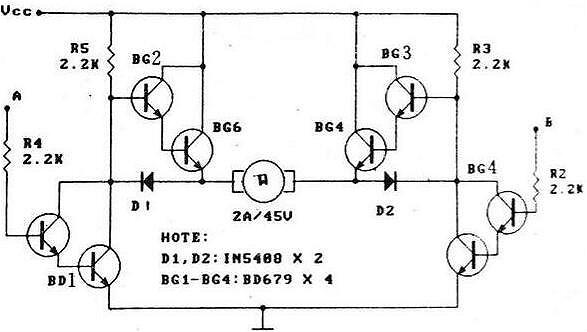

图(tu)4电(dian)(dian)(dian)路(lu)(lu)以达林(lin)顿管为(wei)基础(chu)驱动电(dian)(dian)(dian)机(ji)(ji)的(de)(de)(de)(de)(de)(de)正反转，它由(you)完全对称的(de)(de)(de)(de)(de)(de)两部分组(zu)成。当(dang)A、B两输(shu)入(ru)(ru)端之(zhi)一(yi)为(wei)髙电(dian)(dian)(dian)平，另一(yi)端为(wei)低(di)电(dian)(dian)(dian)平时，电(dian)(dian)(dian)机(ji)(ji)正转或反转;当(dang)两输(shu)入(ru)(ru)端同为(wei)高或低(di)电(dian)(dian)(dian)平时，电(dian)(dian)(dian)机(ji)(ji)停转;如采用(yong)脉(mai)宽(kuan)调制(zhi)，则可控(kong)制(zhi)电(dian)(dian)(dian)机(ji)(ji)的(de)(de)(de)(de)(de)(de)转速，因(yin)此图(tu)4具有四种组(zu)合输(shu)入(ru)(ru)状(zhuang)态，电(dian)(dian)(dian)机(ji)(ji)却可以产生五(wu)种运行状(zhuang)态。这(zhei)里箝位二极管D1、D2的(de)(de)(de)(de)(de)(de)加入(ru)(ru)具有重要的(de)(de)(de)(de)(de)(de)作用(yong)，它使达林(lin)顿管BG2,BG3不会产生失控(kong)，这(zhei)在大功率下运转时更显安(an)全。本(ben)电(dian)(dian)(dian)路(lu)(lu)的(de)(de)(de)(de)(de)(de)另一(yi)特点是输(shu)入(ru)(ru)控(kong)制(zhi)逻辑(ji)电(dian)(dian)(dian)平的(de)(de)(de)(de)(de)(de)高低(di)与电(dian)(dian)(dian)机(ji)(ji)的(de)(de)(de)(de)(de)(de)直(zhi)流工 作电(dian)(dian)(dian)压无关，用(yong)TTL标准电(dian)(dian)(dian)平就能可靠地控(kong)制(zhi)。

图5

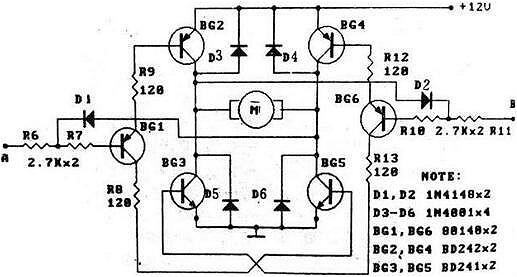

与图4相比，图5的(de)(de)桥(qiao)式(shi)驱(qu)动电(dian)(dian)路(lu)(lu)(lu)更为有(you)趣(qu)，其一它是以(yi)低电(dian)(dian)平(ping)触(chu)发(fa)电(dian)(dian)机运(yun)转(zhuan);其二(er)控(kong)制端A、B具(ju)有(you)触(chu)发(fa)锁(suo)定(ding)功能;其三具(ju)有(you)多种(zhong)(zhong)保护，如D1、D2的(de)(de)触(chu)发(fa)锁(suo)定(ding)，D3—D6的(de)(de)功率(lv)管集(ji)电(dian)(dian)极(ji)保护等。因(yin)此本电(dian)(dian)路(lu)(lu)(lu)只有(you)三种(zhong)(zhong)输入状态有(you)效，电(dian)(dian)机仍有(you)五种(zhong)(zhong)工作状态。D1 ,D2的(de)(de)作用是：若A为低电(dian)(dian)平(ping)时，BG1、BG2、BG5导通，BG2集(ji)电(dian)(dian)极(ji)的(de)(de)髙电(dian)(dian)平(ping)将通过D2封锁(suo)B端的(de)(de)输入，保证BG6截止，若本电(dian)(dian)路(lu)(lu)(lu)采用TTL电(dian)(dian)路(lu)(lu)(lu)触(chu)发(fa)，必须选用集(ji)电(dian)(dian)极(ji)开(kai)路(lu)(lu)(lu)门电(dian)(dian)路(lu)(lu)(lu)。

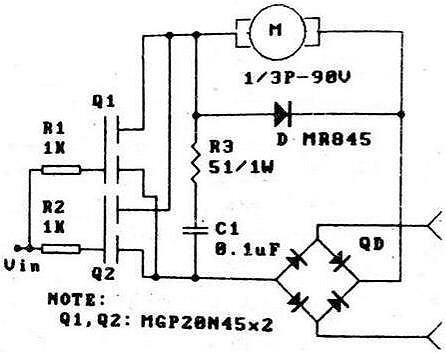

图(tu)6

因(yin)电(dian)(dian)(dian)机对供电(dian)(dian)(dian)稳定的(de)(de)要求并不(bu)高(gao)，图6的(de)(de)驱动(dong)电(dian)(dian)(dian)路不(bu)失(shi)为(wei)一种交(jiao)流(liu)供电(dian)(dian)(dian)方案，交(jiao)流(liu)电(dian)(dian)(dian)经(jing)全桥整流(liu)后，驱动(dong)并联使用(yong)(yong)(yong)的(de)(de)MOS场效应管(guan)Q1、Q2，R3、C1起滤波作(zuo)用(yong)(yong)(yong);续(xu)流(liu)二极管(guan)D用(yong)(yong)(yong)以(yi)防止高(gao)电(dian)(dian)(dian)压对Q1、Q2的(de)(de)破坏。

图7

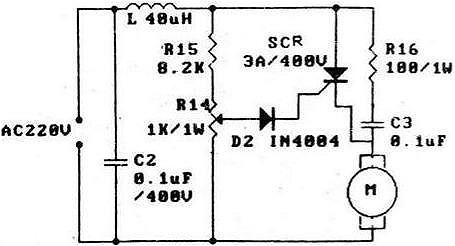

图7利用可控(kong)硅的(de)整(zheng)流特(te)性驱动(dong)直流电机，本电路仅适用于小(xiao)功(gong)率电机调速，R2，C3的(de)滤波网络(luo)可以吸收电机的(de)反电动(dong)势保(bao)护SCR，C2与L组成的(de)滤波器，能抑制(zhi)电网干扰。

图8

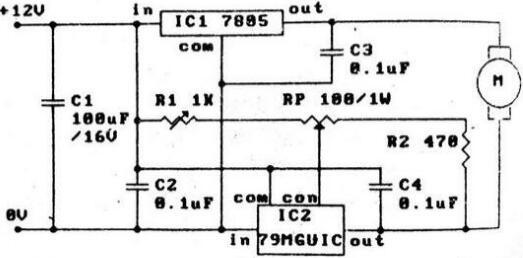

用集成电(dian)(dian)路驱(qu)动电(dian)(dian)机的情况也较多，和一般的三端(duan)稳压器直接驱(qu)动不同，图8电(dian)(dian)路使(shi)电(dian)(dian)机可(ke)以获得从0V至7V的驱(qu)动电(dian)(dian)压，因(yin)而具有低(di)(di)压调速性能(neng)，IC1为(wei)(wei) 正(zheng)输出的固定稳压器，IC2为(wei)(wei)可(ke)调负输出的四(si)端(duan)稳压器，调节R1可(ke)以使(shi)电(dian)(dian)机获得零电(dian)(dian)压，由于IC2的散热片内(nei)部(bu)与输入端(duan)相连，因(yin)此IC1, IC2可(ke)用公共散热器，以适应低(di)(di)压工作。

图(tu)9

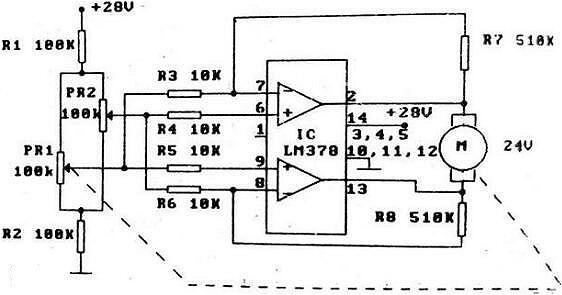

图9采用(yong)功(gong)率型运放驱动电机，属桥(qiao)式驱动电路(lu)(lu)，控制信号从R1，R2，RP1, RP2组成的(de)惠(hui)斯登电桥(qiao)臂上得到，若RP2用(yong)于信号的(de)检测，电机对RP1进(jin)行反馈跟踪调节，则可实现误(wu)差比例控制，这(zhei)里LM378可提供(gong)最(zui)大达1A的(de)驱动电流，本(ben)电路(lu)(lu)在伺服(fu)系(xi)统(tong)中具有(you)广泛的(de)应用(yong)。
