电机正反转电路图

电(dian)动(dong)机正反转，看(kan)似只是一张简单的(de)电(dian)路图(tu)，但(dan)其实里面包含了多种电(dian)工(gong)常用知(zhi)识。因此这(zhei)张图(tu)常常当(dang)作电(dian)工(gong)入门教(jiao)学之用，或者说，此图(tu)是许多电(dian)工(gong)的(de)启蒙教(jiao)材(cai)。七彩教(jiao)育方老(lao)师也在电(dian)气工(gong)程师班的(de)二次线(xian)(xian)路里会现场(chang)直播接线(xian)(xian)讲解这(zhei)一块的(de)内容！

此图直接拿来使用(yong)的情(qing)况也很(hen)多(duo)，比如(ru)起重机(ji)(ji)、卷扬机(ji)(ji)、车床(chuang)、电(dian)梯等(deng)。凡是(shi)需(xu)要(yao)做往(wang)返(fan)动(dong)作的机(ji)(ji)器(qi)，几乎都需(xu)要(yao)用(yong)到(dao)正反(fan)转(zhuan)。科技发展(zhan)到(dao)今天(tian)，很(hen)多(duo)机(ji)(ji)械(xie)实现了自动(dong)化，如(ru)数控(kong)(kong)(kong)车床(chuang)等(deng)，都是(shi)使用(yong)plc控(kong)(kong)(kong)制(zhi)，但需(xu)要(yao)知道，PLC在编(bian)程(cheng)(cheng)过(guo)程(cheng)(cheng)中，程(cheng)(cheng)序员必须清(qing)楚其机(ji)(ji)械(xie)控(kong)(kong)(kong)制(zhi)原理，才能在编(bian)程(cheng)(cheng)时通(tong)过(guo)控(kong)(kong)(kong)制(zhi)电(dian)路通(tong)断来实现控(kong)(kong)(kong)制(zhi)功能。有机(ji)(ji)会(hui)我们会(hui)向大家分享控(kong)(kong)(kong)制(zhi)电(dian)动(dong)机(ji)(ji)正反(fan)转(zhuan)的PLC控(kong)(kong)(kong)制(zhi)程(cheng)(cheng)序，但在学(xue)习PLC之前，学(xue)习其机(ji)(ji)械(xie)原理是(shi)绝对(dui)必须的。

电动(dong)机正反(fan)转控(kong)制原(yuan)理图中，涉及到的知识点(dian)有：1.电动(dong)机转动(dong)方向变换原(yuan)因；2.电路(lu)保护装置；3.按钮和(he)接触器的元件(jian)原(yuan)理；4.自锁(suo)与互锁(suo)；5.机械互锁(suo)的用处。

常开触(chu)点: 不(bu)按或(huo)线圈(quan)不(bu)通(tong)(tong)电时断(duan)开 ,按下或(huo)线圈(quan)通(tong)(tong)电时闭(bi)合；

常闭触点: 不(bu)按或(huo)线(xian)圈(quan)不(bu)通电(dian)时闭合(he). 按下或(huo)线(xian)圈(quan)通电(dian)时断开；

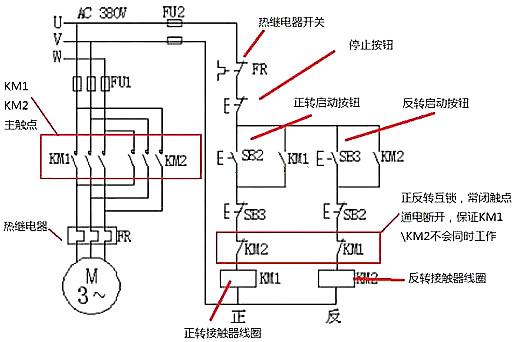

第(di)一个问题看(kan)图纸(zhi)；

第(di)二个问(wen)题,KM1、KM2由辅助触点互锁只能有(you)一个工作。

第(di)三个问题(ti)看(kan)常开(kai)、常闭触点(dian)的差别；

SB2,SB3分别是正(zheng)反转启动(dong)按钮都(dou)用了一(yi)(yi)个常开，一(yi)(yi)个常闭(bi)。
