1000W逆变器(qi)电路(lu)图

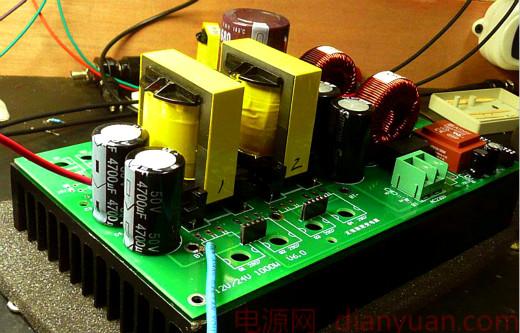

这个(ge)机器，BT是12V,也(ye)可以是24V，12V时我的(de)目标是800W，力争1000W，整体结构(gou)是学习了(le)钟工的(de)3000W机器，也(ye)是下(xia)面一(yi)个(ge)大散热板(ban)(ban)，上面是一(yi)块和散热板(ban)(ban)一(yi)样(yang)大小的(de)功率(lv)主板(ban)(ban)，长(zhang)228MM，宽140MM。升压部(bu)分(fen)的(de)4个(ge)功率(lv)管(guan)(guan)，H桥的(de)4个(ge)功率(lv)管(guan)(guan)及(ji)4个(ge)TO220封装的(de)快速二极管(guan)(guan)直(zhi)接拧在(zai)散热板(ban)(ban)；DC-DC升压电路的(de)驱动板(ban)(ban)和SPWM的(de)驱动板(ban)(ban)直(zhi)插在(zai)功率(lv)主板(ban)(ban)上。

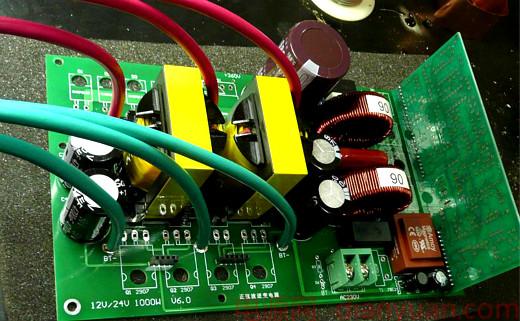

因(yin)为电(dian)流(liu)较大(da)，所以用了三(san)对6平方的(de)软线直接焊在功率板上：

吸(xi)取了(le)以(yi)前(qian)的(de)教训：以(yi)前(qian)因为PCB设计得不好，打了(le)很(hen)多样，花了(le)很(hen)多冤枉钱，常常是PCB打样回来了(le)，装(zhuang)了(le)一片就(jiu)发现了(le)问(wen)题，其它(ta)的(de)板子(zi)就(jiu)这样废弃了(le)。所以(yi)这次画(hua)PCB时，我充分考虑到板子(zi)的(de)灵活性，尽可能(neng)一板多用，这样可以(yi)省下(xia)不少钱，哈(ha)哈(ha)。

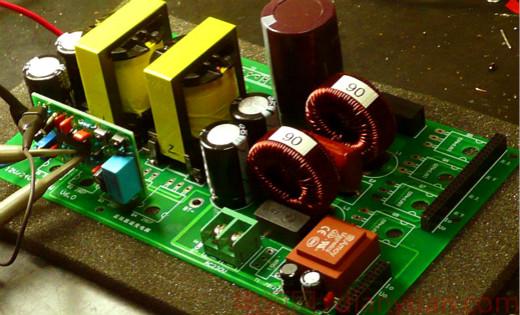

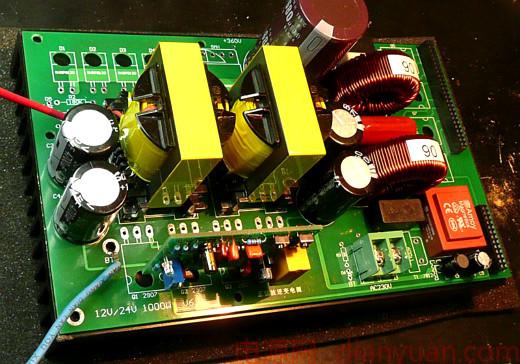

如上图：在(zai)板(ban)子(zi)上预留了(le)一个(ge)储(chu)能(neng)电感(gan)的(de)位置，一般(ban)情况用准开环，不装储(chu)能(neng)电感(gan)，就直(zhi)接搭通，如果要用闭环稳压，就可以(yi)在(zai)这个(ge)位置装一个(ge)EC35的(de)电感(gan)。

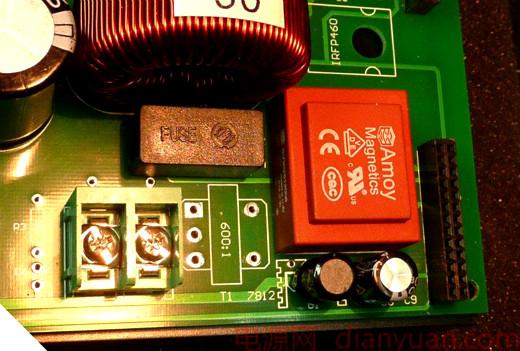

上图红色的(de)东西，是(shi)一个0.6W的(de)取样(yang)变(bian)压(ya)(ya)器(qi)，如果用差分(fen)取样(yang)，这(zhei)个位(wei)置可以装二个200K的(de)降压(ya)(ya)电(dian)阻，取样(yang)变(bian)压(ya)(ya)器(qi)的(de)左边，一个小变(bian)压(ya)(ya)器(qi)样(yang)子的(de)是(shi)预留的(de)电(dian)流互感(gan)器(qi)的(de)位(wei)置，这(zhei)次因(yin)为不(bu)用电(dian)流反馈，所以没有(you)装互感(gan)器(qi)，PCB下面(mian)直接搭通。

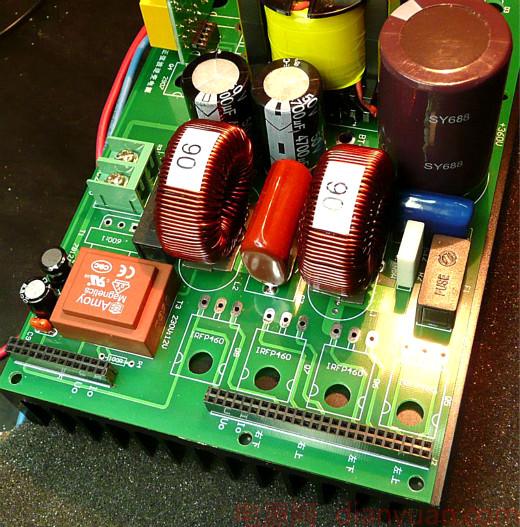

上(shang)面是(shi)(shi)SPWM驱动板的接口，4个(ge)圆孔(kong)下面是(shi)(shi)装H桥(qiao)的4个(ge)大功率管，那个(ge)白色的东西是(shi)(shi)0.1R电流取样电阻。二个(ge)直(zhi)径40的铁硅(gui)铝磁绕(rao)的滤波电感(gan)，是(shi)(shi)用1.18的线每个(ge)绕(rao)90圈，电感(gan)量约(yue)1MH，磁环初始导磁率为90。

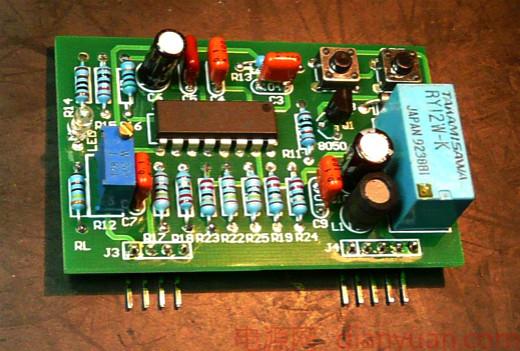

上图是DC-DC升压(ya)电(dian)路(lu)的(de)驱动板，用(yong)的(de)是KA3525。这次(ci)共(gong)装了二板这样的(de)板，一块(kuai)频率是27K，用(yong)于普通变压(ya)器驱动，还有一块(kuai)是16K，想试(shi)试(shi)非晶磁环做变压(ya)器效果。

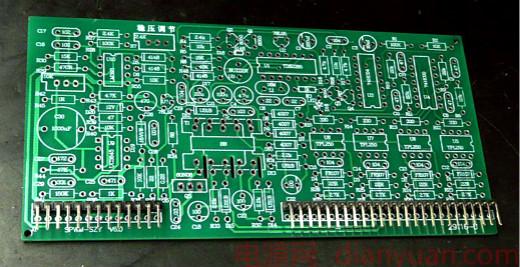

这是(shi)(shi)SPWM驱动(dong)板(ban)的(de)PCB，本方案用(yong)的(de)是(shi)(shi)张工提供(gong)(gong)的(de)单片机(ji)SPWM芯片TDS2285，输出部分还是(shi)(shi)用(yong)250光(guang)藕进行驱动(dong)，因为这样比较(jiao)可靠(kao)。也(ye)是(shi)(shi)为了可靠(kao)起见，这次二个上(shang)(shang)(shang)管(guan)没有(you)用(yong)自(zi)举供(gong)(gong)电，而(er)是(shi)(shi)老老实实地用(yong)了三(san)组隔离电源对光(guang)藕进行供(gong)(gong)电。因为上(shang)(shang)(shang)面(mian)的(de)小变压器在打(da)样，还没有(you)回来，所以(yi)这块板(ban)子还没有(you)装好。本方案中的(de)SPWM驱动(dong)也(ye)是(shi)(shi)灵(ling)活的(de)，既(ji)可以(yi)用(yong)单片机(ji)，也(ye)可以(yi)用(yong)纯(chun)硬件，只要驱动(dong)板(ban)的(de)接口(kou)设计得一致，都可以(yi)插到本方案的(de)功率板(ban)上(shang)(shang)(shang)，甚至也(ye)可以(yi)做成方波逆变器。

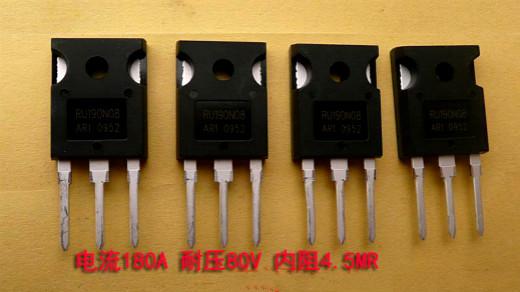

这(zhei)次(ci)DC-DC功率部分的(de)(de)(de)大(da)管(guan)子，没有用2907，而是(shi)用了(le)深圳黄(huang)工向我推荐的(de)(de)(de)RU190N08，上图(tu)中的(de)(de)(de)电流(liu)应该是(shi)190A，错打了(le)180A。因为这(zhei)管(guan)子比2907稍便(bian)宜点，所以我准(zhun)备(bei)试(shi)一(yi)试(shi)。

H桥部分的(de)大功率(lv)管，我(wo)有二种(zhong)选(xuan)择，一(yi)种(zhong)是常用(yong)的(de)IRFP460，还有一(yi)种(zhong)是IGBT管40N60，显然这二种(zhong)管子不是同一(yi)个档次(ci)的(de)，40N60要(yao)贵(gui)得(de)多(duo)，但(dan)我(wo)的(de)感觉，40N60的(de)确(que)要(yao)可靠得(de)多(duo)，贵(gui)是有贵(gui)的(de)道(dao)理(li)，但(dan)压降可能要(yao)稍大一(yi)点。

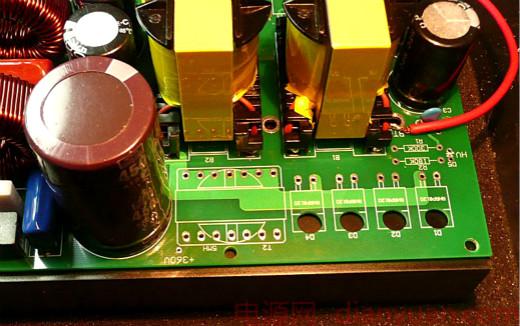

这是TO-220封(feng)装(zhuang)的快恢复二极管(guan)，15A 1200V，价格不贵。我觉得它安装(zhuang)在散热板上，散热效果肯定比(bi)普(pu)通(tong)塑封(feng)管(guan)要强。

这次的(de)(de)变(bian)压器用(yong)的(de)(de)是(shi)二个EC49磁芯(xin)绕制的(de)(de)，每(mei)个功率(lv)500W，余(yu)量(liang)应(ying)该比较大的(de)(de)，初级并联，次级串联。用(yong)二个变(bian)压器的(de)(de)理由(you)是(shi)：1，有利于功率(lv)的(de)(de)输出，2.变(bian)比小了，可能(neng)头痛的(de)(de)尖峰问题会少一(yi)些(xie)。
