电机

电(dian)机(ji)(ji)（英文：Electric machinery，俗(su)称“马达”）是(shi)指依据电(dian)磁(ci)感应(ying)定律实现电(dian)能转换或传递的(de)(de)一种(zhong)电(dian)磁(ci)装置(zhi)。电(dian)机(ji)(ji)在(zai)电(dian)路(lu)中是(shi)用(yong)字母M（旧标准用(yong)D）表示，它的(de)(de)主(zhu)要作用(yong)是(shi)产(chan)生驱动(dong)转矩，作为用(yong)电(dian)器或各种(zhong)机(ji)(ji)械(xie)的(de)(de)动(dong)力源，发电(dian)机(ji)(ji)在(zai)电(dian)路(lu)中用(yong)字母G表示，它的(de)(de)主(zhu)要作用(yong)是(shi)利用(yong)机(ji)(ji)械(xie)能转化为电(dian)能。

万用表测量电机好坏的方法与步骤

（一）方法

1、用万用表(biao)测量(liang)电机三(san)相绕组的直流(liu)电阻，三(san)次测量(liang)的结果越接近越好，在2%以内绕组电阻合(he)格(ge)，相差10%以上时，电阻小(xiao)的一相可(ke)能发生了匝间(jian)短路。

2、用(yong)500v绝(jue)缘(yuan)(yuan)摇表测量三相(xiang)绕组相(xiang)间绝(jue)缘(yuan)(yuan)电(dian)阻(zu)(zu)(zu)和对地(di)（对机(ji)(ji)壳）绝(jue)缘(yuan)(yuan)电(dian)阻(zu)(zu)(zu)，长(zhang)期存放的(de)电(dian)机(ji)(ji)各项绝(jue)缘(yuan)(yuan)电(dian)阻(zu)(zu)(zu)要0.5兆(zhao)欧(ou)以(yi)上为好电(dian)机(ji)(ji)，可(ke)以(yi)使(shi)用(yong)。0.1兆(zhao)欧(ou)以(yi)上不足0.5兆(zhao)欧(ou)说明电(dian)机(ji)(ji)已经受(shou)潮，要烘干处理后才可(ke)以(yi)使(shi)用(yong)。绝(jue)缘(yuan)(yuan)电(dian)阻(zu)(zu)(zu)很低的(de)说明绝(jue)缘(yuan)(yuan)已经损坏。

3、转(zhuan)动电机(ji)转(zhuan)子(zi)，应该轻松自如，并且没有杂音和(he)摩(mo)擦声，说明(ming)轴承和(he)气隙正常。

（二）步骤

1、摇表摇，500V的摇表即可(ke)，摇三(san)个(ge)接线(xian)柱上的线(xian)对电机(ji)外壳的绝缘(yuan)阻值，应该在(zai)0.5M欧以上就说明没有对地短路。

2、万用表测：测A/B/C三相间(jian)的(de)(de)阻值，是否(fou)相等，应该是差不(bu)多，差的(de)(de)太多也能转，但是用不(bu)长了，记住(zhu)电(dian)机越大，阻值越小！但是不(bu)能三相都为0欧，除非你是特别(bie)大，如50KW以上的(de)(de)电(dian)机！记住(zhu)如果是调速电(dian)机的(de)(de)6个端子阻值可不(bu)一样。

3、检查(cha)轴(zhou)(zhou)承、风扇，一(yi)般缠电机就让全换了！因(yin)为有时(shi)候轴(zhou)(zhou)承抱死(si)也会(hui)烧电机的(de)。

4、电(dian)机(ji)的空载电(dian)流一般为额定电(dian)流的10％～50％，有时电(dian)机(ji)空转电(dian)流还(hai)为零。

5、电(dian)机额定电(dian)流运(yun)行时，是(shi)满负荷(he)运(yun)行，输出功率基本为100％。运(yun)行电(dian)流小(xiao)，说明(ming)电(dian)机输出功率变(bian)小(xiao)，是(shi)轻负载运(yun)行。

6、没有三(san)相(xiang)电，找(zhao)一(yi)个(ge)洗衣机(ji)的(de)启动电容，接220V也可转！

三相电动机的测量方法

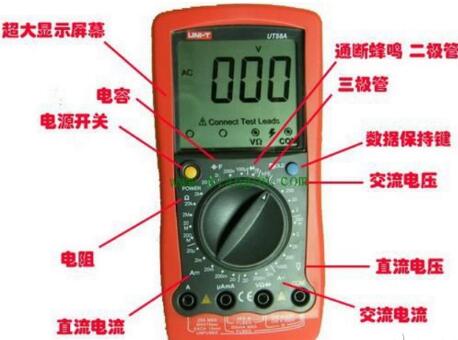

把(ba)数字(zi)万用表档位放(fang)在(zai)200Ω档上，两(liang)两(liang)测量电动机(ji)上的(de)三相电源线，如(ru)果三次测量的(de)电阻值相等或非常接近，说明三相绕(rao)组导(dao)通良(liang)好。

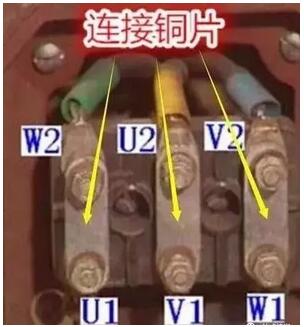

再(zai)把电(dian)动机的(de)(de)接(jie)线(xian)盒打开，把接(jie)线(xian)端上的(de)(de)连(lian)(lian)接(jie)铜片去掉，也就是(shi)断开U、V、W三个(ge)(ge)绕组的(de)(de)连(lian)(lian)接(jie)，把万(wan)用表档(dang)位放在(zai)电(dian)阻(zu)档(dang)的(de)(de)最(zui)大档(dang)位，还是(shi)用万(wan)用表表笔两两测(ce)量(liang)U、V、W三个(ge)(ge)绕组相(xiang)互间(jian)的(de)(de)任意一端，若阻(zu)值(zhi)都(dou)显示无穷大，说明电(dian)动机相(xiang)间(jian)绝缘正常。

最后用万用表最大电阻(zu)档(dang)，测量U、V、W任意一端和外(wai)壳的阻(zu)值，若阻(zu)值都(dou)是无穷大，说明电动机绝缘没(mei)问(wen)题，可以通(tong)电试验起(qi)动。

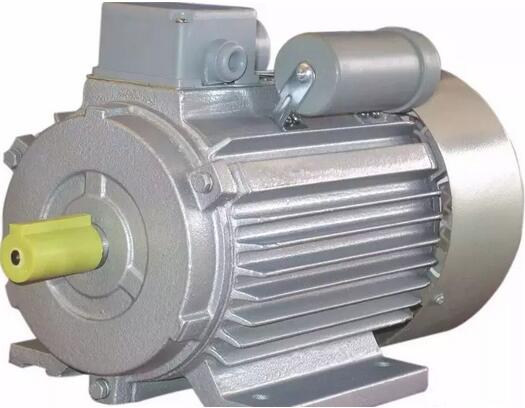

单相电动机的测量方法

测(ce)量单相电动机的(de)时(shi)候可以把数(shu)字万用(yong)表(biao)的(de)档位(wei)放到2K档，先测(ce)量主绕组的(de)阻值(zhi)，一般在几十到几百Ω，根据(ju)电动机功率的(de)不同而有差异。

副绕(rao)(rao)组(zu)(zu)的(de)(de)阻(zu)(zu)(zu)值比主(zhu)绕(rao)(rao)组(zu)(zu)的(de)(de)阻(zu)(zu)(zu)值略大点或一(yi)(yi)样。如果主(zhu)副绕(rao)(rao)组(zu)(zu)的(de)(de)阻(zu)(zu)(zu)值正(zheng)常(chang)，再(zai)测(ce)量一(yi)(yi)下(xia)主(zhu)副绕(rao)(rao)组(zu)(zu)之(zhi)间的(de)(de)绝缘(yuan)，把万用表(biao)档位(wei)放在(zai)最(zui)大的(de)(de)电(dian)阻(zu)(zu)(zu)档位(wei)上(shang)(shang)，在(zai)主(zhu)副绕(rao)(rao)组(zu)(zu)断开的(de)(de)情况(kuang)下(xia)，用一(yi)(yi)只表(biao)笔(bi)接(jie)在(zai)主(zhu)绕(rao)(rao)组(zu)(zu)的(de)(de)任意一(yi)(yi)个接(jie)线端上(shang)(shang)，另一(yi)(yi)表(biao)笔(bi)接(jie)地副绕(rao)(rao)组(zu)(zu)的(de)(de)任意一(yi)(yi)端上(shang)(shang)，绝缘(yuan)电(dian)阻(zu)(zu)(zu)无(wu)穷大为(wei)正(zheng)常(chang)，最(zui)后也是测(ce)量两个绕(rao)(rao)组(zu)(zu)和(he)外壳的(de)(de)绝缘(yuan)电(dian)阻(zu)(zu)(zu)，一(yi)(yi)只表(biao)笔(bi)接(jie)绕(rao)(rao)组(zu)(zu)，一(yi)(yi)只表(biao)笔(bi)接(jie)在(zai)电(dian)动机外壳上(shang)(shang)能(neng)导(dao)通的(de)(de)地方(fang)，显示无(wu)穷大为(wei)正(zheng)常(chang)。

检测换气扇电机的好坏

有(you)万用表(biao)就可(ke)以啦，用万用表(biao)的(de)电(dian)(dian)(dian)(dian)阻(zu)档（X10）分别测(ce)量电(dian)(dian)(dian)(dian)动(dong)机(ji)的(de)三根线(xian)头，应该是互通(tong)(tong)的(de)，只是阻(zu)值不一样，红(hong)（接(jie)(jie)火(huo)线(xian)）与(yu)黑（接(jie)(jie)零(ling)(ling)线(xian)）+蓝(lan)（接(jie)(jie)电(dian)(dian)(dian)(dian)容）与(yu)黑（接(jie)(jie)零(ling)(ling)线(xian)）=红(hong)与(yu)蓝(lan)蓝(lan)黑的(de)电(dian)(dian)(dian)(dian)阻(zu)大于红(hong)黑的(de)电(dian)(dian)(dian)(dian)阻(zu)，一般有(you)可(ke)能是红(hong)与(yu)蓝(lan)是通(tong)(tong)的(de)（有(you)电(dian)(dian)(dian)(dian)阻(zu)），而黑色(se)与(yu)红(hong)、蓝(lan)都不通(tong)(tong)的(de)话，那(nei)就是电(dian)(dian)(dian)(dian)动(dong)机(ji)内部的(de)过(guo)热保(bao)护烧掉了(le)，有(you)代换(huan)的(de)就换(huan)掉，没有(you)就不要了(le)，直接(jie)(jie)跳过(guo)就可(ke)以了(le)。

检测车床双速电机的好坏

1）测(ce)角接时(shi)的三相电阻值(zhi)（测(ce)U1、V1、W1），应三相阻值(zhi)相同。

2）测(ce)双星时的(de)三相电阻值（测(ce)U2、V2、W2，U1、V1、W1短(duan)接），应三相阻值相同(tong)。

3）电(dian)机绕组的对地(di)绝缘电(dian)阻应大(da)于5兆欧。

万用表测试电机的方法详解

1、对地阻(zu)值（用(yong)欧姆档的高档位）：电动机(ji)绕组(zu)（三相）与外(wai)壳(qiao)之间的绝缘电阻(zu)，一般要求达到2M以(yi)上，在(zai)潮湿，酸碱等环境(jing)下使用(yong)的可以(yi)酌情(qing)降低要求，一般不得低于0.5M。

2、相(xiang)间阻值(zhi)（用欧(ou)姆(mu)档(dang)的(de)高档(dang)位）：不(bu)同相(xiang)绕(rao)组(zu)间的(de)绝(jue)缘电(dian)阻，一般要求达到2M以上(shang)，在潮湿(shi)，酸碱等环境下(xia)使用的(de)可(ke)以酌情降低(di)(di)要求，一般不(bu)得(de)低(di)(di)于0.5M。

3、三(san)相(xiang)阻值(zhi)(zhi)（用(yong)欧姆(mu)档(dang)的低(di)档(dang)位）：三(san)相(xiang)绕组(zu)的本身(shen)阻值(zhi)(zhi)，要(yao)(yao)求(qiu)(qiu)三(san)相(xiang)绕组(zu)的阻值(zhi)(zhi)大致平(ping)衡（用(yong)数字表(biao)测量(liang)方(fang)可得到准确数据，电动机容(rong)量(liang)不同要(yao)(yao)求(qiu)(qiu)不同，一般要(yao)(yao)求(qiu)(qiu)不超过(guo)2%）。
