什么(me)是主板(ban)？可能大(da)(da)家都知道电(dian)脑(nao)(nao)主板(ban)这(zhei)个部件，但关于主板(ban)的(de)(de)学(xue)(xue)(xue)问却了解的(de)(de)不多，为了大(da)(da)家更好的(de)(de)学(xue)(xue)(xue)习计算机方面的(de)(de)学(xue)(xue)(xue)问，今天(tian)小(xiao)编给大(da)(da)家进步下主板(ban)的(de)(de)细(xi)致学(xue)(xue)(xue)问，让大(da)(da)家慢慢告别电(dian)脑(nao)(nao)小(xiao)白。

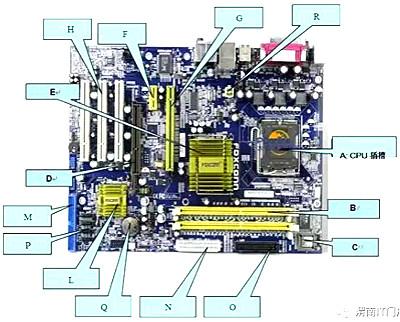

首(shou)先了解(jie)下(xia)主板(ban)各部件称号：
A：CPU插槽
B：内存条插槽
C：BIOS芯片
D：AGP插槽(cao)
E：北桥芯片
F：PCI-E-1X芯片（最短）
G：PCI-E-16X芯片(pian)（防(fang)固点(dian)在上(shang)方(fang)）
H：PCI插(cha)槽(cao)（2条(tiao)或3条(tiao)平行，防固点在下方）
L：南桥芯片(pian)
M：IDE接口（并行）
N：电(dian)源(yuan)插座
O：软驱插座(zuo)FLOPY
P：SATA接口（串行）
Q：CMOS电池
R：CPU供电电源(yuan)插(cha)座(zuo)
主板学(xue)问大(da)科普：
主板(ban)(ban)(ban)，又叫主机(ji)板(ban)(ban)(ban)（mainboard）、系统板(ban)(ban)(ban)（systemboard）或(huo)母板(ban)(ban)(ban)（motherboard），它安装在机(ji)箱内，是计算机(ji)最(zui)基本(ben)的也(ye)是最(zui)重要的部件之一(yi)。
主板(ban)普(pu)(pu)通为(wei)矩形(xing)电路(lu)板(ban)，上(shang)面(mian)安装了组(zu)成计(ji)算(suan)机的主要电路(lu)系(xi)统(tong)，普(pu)(pu)通有BIOS芯(xin)片、I/O控制(zhi)芯(xin)片、键盘和(he)面(mian)板(ban)控制(zhi)开关接口、指示灯插(cha)接件、扩展插(cha)槽、主板(ban)及(ji)插(cha)卡的直流(liu)电源供电接插(cha)件等元件。
所以个人以为(wei)将主(zhu)(zhu)(zhu)板(ban)(ban)单(dan)纯(chun)的以为(wei)只是一块(kuai)集(ji)成PC插(cha)槽的电路(lu)板(ban)(ban)是不(bu)确切的。固然往(wang)常的主(zhu)(zhu)(zhu)板(ban)(ban)对PC性能的影响曾(ceng)经越(yue)来越(yue)小，但是主(zhu)(zhu)(zhu)板(ban)(ban)就好比PC主(zhu)(zhu)(zhu)机的骨骼和(he)(he)经络，选择(ze)一块(kuai)具有(you)恰当功(gong)用（例如ITX主(zhu)(zhu)(zhu)板(ban)(ban)对安装兼(jian)容性和(he)(he)无线功(gong)用的需(xu)求）和(he)(he)与其他(ta)配(pei)置相匹(pi)配(pei)的电气性能的主(zhu)(zhu)(zhu)板(ban)(ban)还(hai)是很有(you)必要(yao)的，关于主(zhu)(zhu)(zhu)板(ban)(ban)，用户主(zhu)(zhu)(zhu)要(yao)需(xu)考兼(jian)容、稳定性、扩展(zhan)即可，优先建议选择(ze)主(zhu)(zhu)(zhu)流型号(hao)品牌主(zhu)(zhu)(zhu)板(ban)(ban)，稳定性更(geng)有(you)保证(zheng)。
主板的(de)板型(xing)分类是在(zai)选择主板时首先(xian)要思索的(de)问题(ti)之一，主板的(de)板型(xing)会决议整(zheng)台(tai)PC的(de)大小与(yu)相应的(de)扩展性。
台式电脑的主(zhu)板板型主(zhu)要经过数主(zhu)板的扩展插槽数来判别，以下是目前常见的主(zhu)板板型。
| 主板板(ban)型 | 名(ming)称(cheng) | 扩展插(cha)槽数(shu) | 主板尺寸 | 常见程度 |
| ITX | 迷(mi)你版 | 1 | 170*170 | 较常见(jian) |
| DTX* | \ | 2 | 203*170 | 常见 |
| M-ATX | 小板 | 3-4 | 244*244 | 常(chang)见 |
| ATX | 大板 | 6.7 | 305*244 | 常见 |
| E-ATX | \ | 7 | 305*263 | 较(jiao)常见 |
| XL-ATX | \ | 8 | 345*263 | 不常见 |
| HTPX | \ | 8 | 345*381 | 不常见 |
其中(zhong)最(zui)常见的就是ATX（大板），M-ATX（小板），ITX。ATX主板比较(jiao)适宜安装在中(zhong)塔机箱中(zhong)，M-ATX比较(jiao)适宜中(zhong)塔\迷(mi)你(ni)塔机箱，ITX主板比较(jiao)适宜HTPC机箱。E-ATX、XL-ATX、HTPX则相对较(jiao)少(shao)有相关(guan)产(chan)品，产(chan)品更多的集中(zhong)在旗(qi)舰级(ji)产(chan)品或效劳器级(ji)产(chan)品。

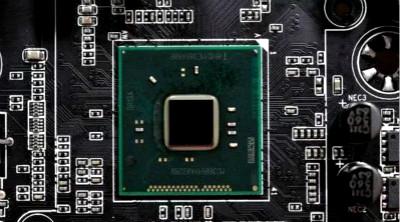

简(jian)单的(de)说(shuo)(shuo)，芯片组是(shi)主板(ban)最(zui)重(zhong)要的(de)一颗(ke)(ke)集(ji)成芯片，他决议(yi)了主板(ban)可以运用什么CPU，可以具有几原生接(jie)口和(he)扩展才(cai)干（主板(ban)的(de)扩展桥(qiao)接(jie)芯片也(ye)要遭到芯片组扩展才(cai)干的(de)限制）。我(wo)们常说(shuo)(shuo)的(de)H61主板(ban)，Z87主板(ban)都是(shi)说(shuo)(shuo)的(de)主板(ban)芯片组的(de)型号。图中(zhong)就是(shi)一颗(ke)(ke)INTEL的(de)Z87芯片组
往常除了较(jiao)为古(gu)老的(de)AM3+接(jie)口的(de)主(zhu)(zhu)(zhu)板(ban)外，其(qi)他的(de)主(zhu)(zhu)(zhu)板(ban)均曾经取(qu)消了北桥，芯(xin)片组芯(xin)片就位于南桥位置。普通来说主(zhu)(zhu)(zhu)板(ban)型号(hao)中都会在前半部(bu)分(fen)标明主(zhu)(zhu)(zhu)板(ban)的(de)芯(xin)片组是什(shen)么。

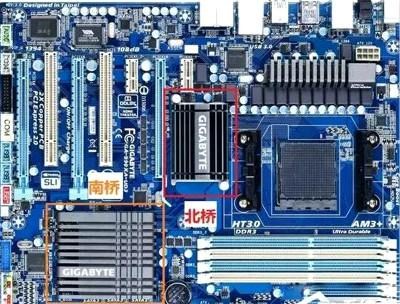

在(zai)非ITX的主(zhu)板上南(nan)北桥位置是(shi)基本固定的，直接参考下(xia)图(tu)即(ji)可(ke)。在(zai)ITX主(zhu)板中，往常在(zai)售的主(zhu)板AM3+接口（带北桥）的ITX主(zhu)板几乎(hu)没有，所以可(ke)以简单的说(shuo)，非CPU供电部分的散热片下(xia)面就是(shi)南(nan)桥芯片。
往常(chang)的(de)CPU曾经(jing)集成(cheng)了内存控制器(qi)和显卡(ka)PCIe插槽的(de)控制器(qi)，所以主板(ban)芯(xin)片(pian)组(zu)的(de)作用就是将CPU与主板(ban)上的(de)非显卡(ka)插槽、SATA接口(kou)、声卡(ka)网(wang)卡(ka)等设备衔接在一同(tong)。下(xia)图一张Z87旗(qi)舰级产(chan)品(pin)的(de)芯(xin)片(pian)架构图，可以看(kan)到很(hen)多第(di)三方芯(xin)片(pian)（橙色）额外(wai)桥接、拆分的(de)接口(kou)（红色）。 之所以会在本文(wen)中谈(tan)到这个比较晦涩(se)的(de)内容，就是要给(ji)大(da)家(jia)树立原生接口(kou)的(de)概念(nian)，这关于大(da)家(jia)对下(xia)文(wen)的(de)理解(jie)至(zhi)关重要。
原(yuan)生接口即指从主板(ban)芯(xin)片组或CPU中直接引出的主板(ban)接口，原(yuan)生接口相比于主板(ban)桥接芯(xin)片引出的接口，常常具(ju)有更(geng)好的性(xing)(xing)能（速度更(geng)快(kuai)更(geng)接近接口的标称性(xing)(xing)能）、更(geng)好的兼容(rong)性(xing)(xing)（INTEL的芯(xin)片组驱动包直接集成）。
建议大家在运用中(zhong)应该(gai)优先运用原(yuan)生接(jie)口。

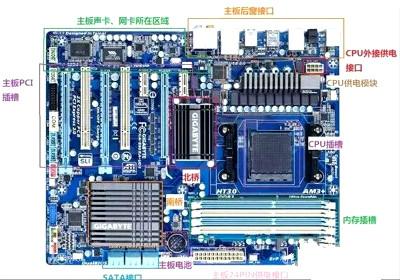

下图中(zhong)我将一(yi)张典型的(de)主(zhu)板中(zhong)止了切(qie)分，接下来我们就按照主(zhu)板的(de)各个(ge)主(zhu)要构成部分分别(bie)引(yin)见。
1、CPU插槽

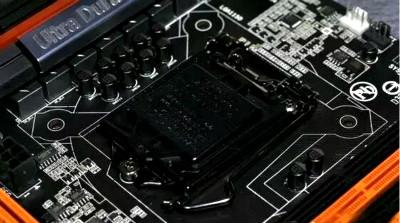

CPU是除(chu)了BGA封装(zhuang)主(zhu)(zhu)板(ban)（主(zhu)(zhu)板(ban)上(shang)焊接CPU）以外，一切主(zhu)(zhu)板(ban)都会采用的插(cha)(cha)槽(cao)，主(zhu)(zhu)要用途是安装(zhuang)CPU。INTEL插(cha)(cha)槽(cao)，插(cha)(cha)针(zhen)在(zai)主(zhu)(zhu)板(ban)上(shang)，要留神维(wei)护主(zhu)(zhu)板(ban)上(shang)的插(cha)(cha)针(zhen)，他们很脆弱很容(rong)易被(bei)外力损坏：

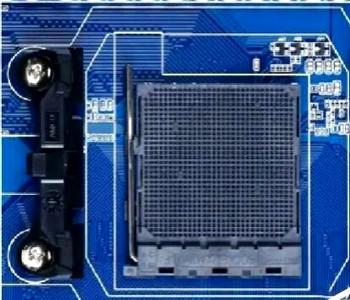

AMD插槽(cao)，插针(zhen)在(zai)CPU上(shang)(shang)，要留神维护CPU上(shang)(shang)的插针(zhen)，他们很(hen)脆弱很(hen)容易被外力(li)损(sun)坏(huai)：
2、内存插槽
内存(cun)插(cha)(cha)槽(cao)望(wang)文生(sheng)义就是安装内存(cun)用的插(cha)(cha)槽(cao)。内存(cun)也是PC的重要部(bu)件，普(pu)通(tong)没有内存(cun)的电脑是不能启动(dong)的。
内存插槽(cao)需求(qiu)留意的(de)部(bu)分(fen)(fen)有(you)四部(bu)分(fen)(fen)

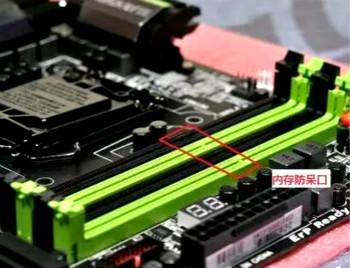

1）内存(cun)(cun)插(cha)槽中间有(you)一个防(fang)(fang)呆口，这(zhei)个防(fang)(fang)呆口具有(you)保证内存(cun)(cun)安(an)装(zhuang)方向正确(que)和保证安(an)装(zhuang)正确(que)类型内存(cun)(cun)两个作(zuo)用(yong)，所以(yi)在安(an)装(zhuang)内存(cun)(cun)时绝对不可以(yi)运(yun)用(yong)蛮力。
2）往常还在较多运(yun)用的(de)(de)内(nei)存分(fen)为DDR\DDR2\DDR3，这三者是不可以混插的(de)(de)（防呆口位置不同(tong)），目前(qian)新的(de)(de)主(zhu)板产品内(nei)存基本都(dou)是采(cai)用DDR3规格，目前(qian)开端主(zhu)流的(de)(de)DDR4内(nei)存主(zhu)要支持(chi)新平台，旧平台CPU与主(zhu)板不支持(chi)，目前(qian)仅(jin)Intel六代以上(shang)CPU与AMD Zen处置器支持(chi)DDR4。
3）往常(chang)大部分主板，内存(cun)都是可以组成多通道(dao)（可以增加(jia)内存(cun)带宽(kuan)）。包(bao)括双通道(dao)、三通道(dao)（X58）、四通道(dao)（X79）。所以建议内存(cun)安(an)装(zhuang)按(an)照通道(dao)数的(de)倍数来安(an)装(zhuang)。
4）往常有很多主(zhu)板(ban)会提供(gong)额外的内(nei)(nei)(nei)存(cun)插(cha)槽，例如双通(tong)道主(zhu)板(ban)提供(gong)四(si)根(gen)内(nei)(nei)(nei)存(cun)插(cha)槽，普通(tong)主(zhu)板(ban)厂商都(dou)采用两根(gen)彩色(se)，两根(gen)黑色(se)的方式来标识。假设只准备(bei)安装两根(gen)内(nei)(nei)(nei)存(cun)，应该插(cha)在彩色(se)插(cha)槽上。

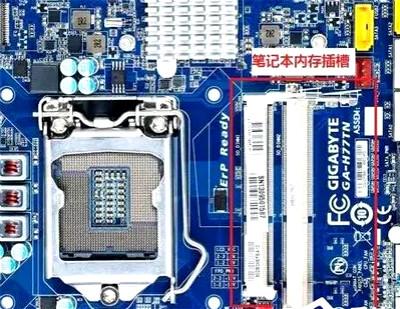

还有部分主(zhu)板（以ITX和NUC主(zhu)板居多）会(hui)采用笔(bi)记本内存的插槽(cao)。
PCI扩展(zhan)(zhan)卡(ka)插(cha)槽(cao)是主(zhu)板上(shang)运用最普遍(bian)最灵(ling)活的扩展(zhan)(zhan)插(cha)槽(cao)，主(zhu)要(yao)用来(lai)安装各种扩展(zhan)(zhan)设备(bei)，包括(kuo)显卡(ka)、声卡(ka)、网卡(ka)、SATA扩展(zhan)(zhan)卡(ka)等大量设备(bei)。

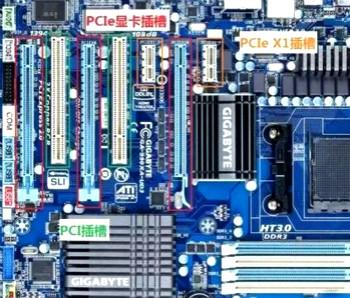

往常(chang)主(zhu)板(ban)上最(zui)主(zhu)要(yao)的扩展卡(ka)插(cha)槽主(zhu)要(yao)有PCIe显卡(ka)插(cha)槽、PCIe X1插(cha)槽、PCI插(cha)槽。

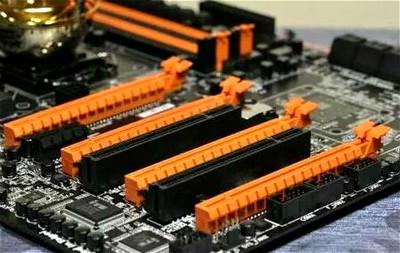

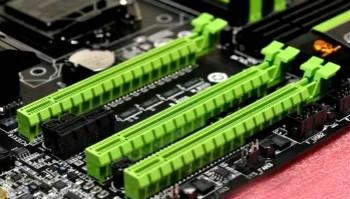

PCIe显卡(ka)(ka)插(cha)槽(cao)是(shi)主(zhu)板上最(zui)重要的扩展(zhan)插(cha)槽(cao)类型(xing)，他不只可以(yi)安装(zhuang)显卡(ka)(ka)，还可以(yi)替代PCIe X1、PCIe X4插(cha)槽(cao)。PCIe显卡(ka)(ka)插(cha)槽(cao)的典(dian)型(xing)特征就是(shi)他是(shi)主(zhu)板上最(zui)长的插(cha)槽(cao)，而且(qie)在插(cha)槽(cao)尾部会有(you)一个卡(ka)(ka)扣，用(yong)来更好的固(gu)定显卡(ka)(ka)。
PCIe显卡插槽其实分为两种(zhong)规(gui)(gui)(gui)范(fan)(fan)和三(san)种(zhong)类(lei)型(xing)。两种(zhong)规(gui)(gui)(gui)范(fan)(fan)即(ji)指(zhi)(zhi)PCIe 3.0规(gui)(gui)(gui)范(fan)(fan)和PCIe 2.0规(gui)(gui)(gui)范(fan)(fan)。三(san)种(zhong)类(lei)型(xing)是指(zhi)(zhi)X16、X8、X4三(san)种(zhong)不同的通(tong)道(dao)数。PCIe 3.0规(gui)(gui)(gui)范(fan)(fan)在同等(deng)通(tong)道(dao)数下可以带(dai)来的PCIe 2.0规(gui)(gui)(gui)范(fan)(fan)两倍的数据(ju)带(dai)宽。
同规范下数据带(dai)(dai)宽(kuan)与通道(dao)数成(cheng)正(zheng)比，例如PCIe 3.0 X4就(jiu)相当于PCIe 2.0 X8的带(dai)(dai)宽(kuan)。所以关于显卡来(lai)说(shuo)，能(neng)用3.0就(jiu)不(bu)用2.0，能(neng)用X16就(jiu)不(bu)要用其他通道(dao)数。双卡最好采用16+16（高端芯片(pian)组(zu)或桥接），或者8+8的主板插槽(cao)组(zu)合。

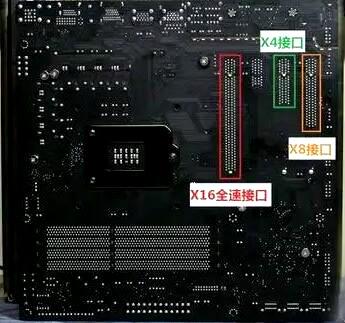

普通辨别(bie)主(zhu)板PCIe显卡插槽(cao)的(de)带宽可以经过火辨主(zhu)板背(bei)面的(de)焊点来看(kan)(kan)。X8插槽(cao)焊点长(zhang)度是X16的(de)一半，X4的(de)则相应(ying)更(geng)短。但是往常有不少(shao)主(zhu)板厂商(shang)为了在这个(ge)问题(ti)上打马虎眼(yan)，会(hui)故意(yi)多焊焊点来混杂，所以查看(kan)(kan)主(zhu)板的(de)官网(wang)规格或主(zhu)板手册(ce)才是最(zui)好的(de)方式。
显(xian)卡的(de)PCIe通(tong)道除了经过CPU内(nei)部引出(chu)，还(hai)可(ke)以(yi)从南(nan)桥(qiao)引出(chu)一(yi)根PCIe 2.0 X4的(de)插(cha)槽(cao)。往常有(you)(you)相当多的(de)主板(ban)会(hui)提供(gong)16+4显(xian)卡插(cha)槽(cao)组(zu)合，普通(tong)而(er)言后面的(de)X4插(cha)槽(cao)是从南(nan)桥(qiao)引出(chu)而(er)非CPU内(nei)部，所以(yi)这样的(de)主板(ban)很(hen)不建议组(zu)建双卡平台，对性能会(hui)有(you)(you)限制，还(hai)容易(yi)招致延迟和跳帧。
说一个比较(jiao)简单(dan)的辨别办法，就是假设是PCIe 3.0 X4则是CPU引(yin)出相当(dang)于PCIe 2.0 X8带(dai)宽的插槽，假设是2.0 X4基(ji)本都是南桥(qiao)出来的。
PCIe X1插槽是主(zhu)板(ban)上(shang)比(bi)较常见的一种接口，主(zhu)要用(yong)于(yu)安(an)装PCIe X1接口的各类扩展卡。当主(zhu)板(ban)的PCIe X1不能运用(yong)时(shi)，也可以运用(yong)PCIe 2.0 X4显卡插槽来(lai)替代运用(yong)。

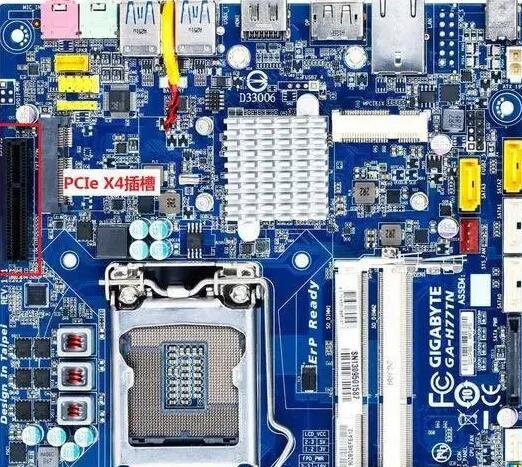

在一(yi)些主板上还会存在PCIe X4插槽、PCIe X2插槽。
PCIe X4插槽、PCIe X2插槽关于(yu)普通家用(yong)(yong)主(zhu)机来(lai)说，很(hen)大的(de)一个(ge)用(yong)(yong)途就是可以支持一些需求(qiu)占用(yong)(yong)多条PCIe通道的(de)高端PCIe SSD。不过这种SSD价(jia)钱基本可以用(yong)(yong)天价(jia)来(lai)形容，而且(qie)这个(ge)插槽可以用(yong)(yong)主(zhu)板PCIe 2.0 X4显卡插槽来(lai)替(ti)代，所(suo)以并(bing)不多见。

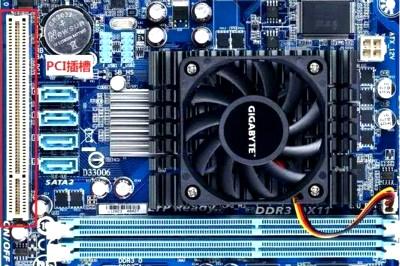

PCI插(cha)(cha)(cha)槽是主(zhu)板上一(yi)种(zhong)比(bi)较(jiao)古老(lao)的插(cha)(cha)(cha)槽，主(zhu)要(yao)用于安装各(ge)类PCI接口的扩展(zhan)卡(ka)。固然(ran)主(zhu)板芯片(pian)组(zu)早已开端不原生支持，但(dan)PCI插(cha)(cha)(cha)槽依然(ran)是主(zhu)板的常客(ke)。PCI插(cha)(cha)(cha)槽的典(dian)型特(te)征是插(cha)(cha)(cha)槽比(bi)较(jiao)长，但(dan)尾部没有卡(ka)扣(kou)。

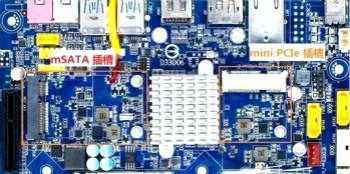

mSATA插(cha)(cha)槽是主要用于(yu)安装mSATA SSD的磁盘(pan)接口(kou)。他的接口(kou)外(wai)观与miniPCIe插(cha)(cha)槽相(xiang)同，可以互(hu)插(cha)(cha)，但是假设要可以切换运用必需(xu)有一颗特地的切换芯片。普(pu)通mSATA插(cha)(cha)槽会(hui)以全高为主，插(cha)(cha)槽到后(hou)面的固定螺栓的距离会(hui)比较长。

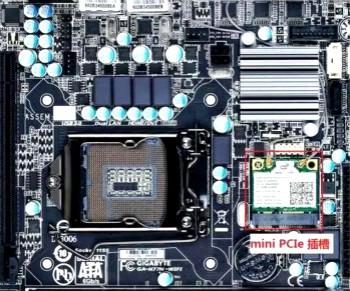

miniPCIe插槽是一(yi)个比较新呈现(xian)的(de)插槽类型，他相当于一(yi)个PCIe X1的(de)扩展(zhan)(zhan)卡插槽，不过只能运用miniPCIe接口的(de)扩展(zhan)(zhan)卡。往常(chang)在主板中(zhong)的(de)主要作用就是安装(zhuang)无线模块。

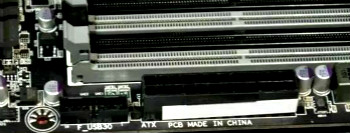

主(zhu)(zhu)板(ban)24PIN供(gong)(gong)电(dian)(dian)是主(zhu)(zhu)板(ban)最重要(yao)的(de)一个(ge)外接(jie)(jie)供(gong)(gong)电(dian)(dian)接(jie)(jie)口，普通位于内存插槽与主(zhu)(zhu)板(ban)边缘之间，是一个(ge)比较大比较显眼的(de)接(jie)(jie)口。他会为主(zhu)(zhu)板(ban)非CPU的(de)其(qi)他部分(fen)提供(gong)(gong)所需求的(de)供(gong)(gong)电(dian)(dian)。
CPU外接供(gong)(gong)电接口(kou)是用来直(zhi)接从电源取(qu)电，为CPU提(ti)供(gong)(gong)电力(li)的供(gong)(gong)电接口(kou)。

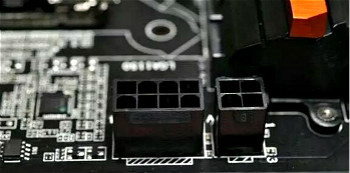

普通低端主板(ban)(ban)(ban)多(duo)采用(yong)4PIN供电，中端多(duo)采用(yong)8PIN供电，高端主板(ban)(ban)(ban)上会(hui)(hui)看到4+8PIN或8+8PIN的(de)(de)配置(zhi)。普通4+8PIN或8+8PIN在电源接(jie)线缺乏的(de)(de)情况下，只插(cha)单(dan)8PIN也(ye)可以坚(jian)持主板(ban)(ban)(ban)的(de)(de)正(zheng)常运用(yong)。CPU供电与PCI 8PIN供电接(jie)口的(de)(de)塑(su)料针脚会(hui)(hui)有不(bu)同具有防呆(dai)效果，所以在安(an)装时只需不(bu)依托蛮力就可以避免(mian)安(an)装错(cuo)误。
CPU供电(dian)(dian)部分望文生义就是用来为主(zhu)板(ban)上的CPU提(ti)供供电(dian)(dian)的模(mo)块，主(zhu)要(yao)是将电(dian)(dian)源的+12V供电(dian)(dian)转化(hua)为CPU可(ke)以(yi)接受(shou)的电(dian)(dian)压(ya)，并净化(hua)电(dian)(dian)流。普(pu)通(tong)CPU供电(dian)(dian)都位于CPU插槽与后窗接口之间(jian)，有些相数比较(jiao)多(duo)主(zhu)板(ban)需求用到L型规划的供电(dian)(dian)模(mo)块。相当(dang)多(duo)的主(zhu)板(ban)也会在这个部分，为供电(dian)(dian)MOS管安装(zhuang)散热片，来辅助散热并改动主(zhu)板(ban)的外观(guan)。
首先进步一(yi)个学问，即(ji)使是具有外(wai)接(jie)供(gong)电的(de)显(xian)卡，依然可(ke)以(yi)(yi)从PCIe显(xian)卡插槽获取最(zui)高75W的(de)供(gong)电。关于可(ke)以(yi)(yi)组多(duo)(duo)卡的(de)主板来说，单单依托24PIN的(de)供(gong)电就会(hui)让接(jie)口面(mian)临庞大的(de)压力。曾经就见过早(zao)期的(de)超频玩家为此在(zai)24PIN上焊接(jie)额外(wai)的(de)供(gong)电线。所以(yi)(yi)往(wang)常相当多(duo)(duo)的(de)主板都会(hui)提供(gong)额外(wai)的(de)供(gong)电接(jie)口。

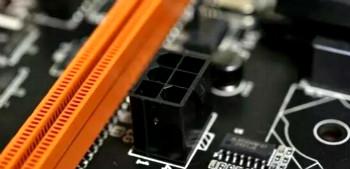

这个接(jie)口(kou)的类(lei)型(xing)比较多(duo)变(bian)不尽相同，显卡6PIN、大4PIN、SATA供电接(jie)口(kou)都有，位置也没(mei)有统一的标准。普通6PIN多(duo)呈如今PCIe插(cha)槽与CPU插(cha)槽之间，大4PIN位于(yu)主(zhu)(zhu)板板载接(jie)口(kou)所在的那一条边(bian)缘上，SATA供电接(jie)口(kou)位于(yu)主(zhu)(zhu)板SATA口(kou)旁边(bian)。
1、板载接(jie)(jie)口与后窗接(jie)(jie)口
在引(yin)见(jian)之前(qian)还是(shi)有(you)必要进步一个概念，就是(shi)板(ban)载(zai)接(jie)(jie)(jie)(jie)口(kou)和后窗(chuang)接(jie)(jie)(jie)(jie)口(kou)。在主(zhu)板(ban)上(shang)除了(le)很(hen)多(duo)大的插槽，还有(you)很(hen)多(duo)的接(jie)(jie)(jie)(jie)口(kou)，例如音频接(jie)(jie)(jie)(jie)口(kou)、USB接(jie)(jie)(jie)(jie)口(kou)等，有(you)了(le)这这些接(jie)(jie)(jie)(jie)口(kou)，我(wo)(wo)们才干够外接(jie)(jie)(jie)(jie)我(wo)(wo)们需求的外接(jie)(jie)(jie)(jie)设备，让PC主(zhu)机的功用真正发挥出(chu)来。
板载接(jie)(jie)口(kou)(kou)(kou)是(shi)指主(zhu)板PCB上的接(jie)(jie)口(kou)(kou)(kou)，普通是(shi)衔接(jie)(jie)PC机(ji)箱(xiang)内部的周边设(she)备或者是(shi)与机(ji)箱(xiang)前置面板相衔接(jie)(jie)。包(bao)括(kuo)SATA接(jie)(jie)口(kou)(kou)(kou)、机(ji)箱(xiang)风扇(shan)接(jie)(jie)口(kou)(kou)(kou)、机(ji)箱(xiang)USB接(jie)(jie)口(kou)(kou)(kou)、机(ji)箱(xiang)音频接(jie)(jie)口(kou)(kou)(kou)等(deng)。
后窗接口(kou)即(ji)指主(zhu)板后窗上(shang)的各(ge)个接口(kou)，如(ru)网线、USB、音频等，这些接口(kou)常(chang)常(chang)都可以直(zhi)接与(yu)机箱之(zhi)外的其他设备衔接运用。
USB接(jie)口是(shi)(shi)(shi)往常运(yun)用最普(pu)(pu)遍的(de)(de)(de)(de)(de)主(zhu)板(ban)接(jie)口，几乎(hu)每(mei)一(yi)个(ge)运(yun)用电子产品的(de)(de)(de)(de)(de)人都会有USB接(jie)口的(de)(de)(de)(de)(de)相关设(she)备。USB接(jie)口主(zhu)要分(fen)为2.0和3.0两(liang)种规范。2.0接(jie)口的(de)(de)(de)(de)(de)标称(cheng)(cheng)速度(du)是(shi)(shi)(shi)480Mbps，也(ye)就是(shi)(shi)(shi)60MB\s；3.0接(jie)口的(de)(de)(de)(de)(de)标称(cheng)(cheng)速度(du)是(shi)(shi)(shi)5Gbps，也(ye)就是(shi)(shi)(shi)500MB\s。当然这个(ge)仅仅是(shi)(shi)(shi)接(jie)口的(de)(de)(de)(de)(de)标称(cheng)(cheng)速度(du)，理论(lun)的(de)(de)(de)(de)(de)话普(pu)(pu)通(tong)不(bu)太可能跑满。

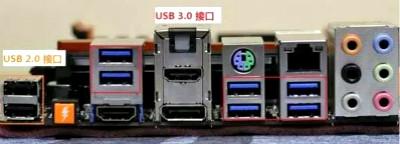

在主板的后窗上USB接(jie)(jie)(jie)口(kou)(kou)(kou)的外观大家应该曾经非(fei)常熟习了(le)。接(jie)(jie)(jie)口(kou)(kou)(kou)内部普(pu)通会有颜色，蓝色的就(jiu)是USB 3.0接(jie)(jie)(jie)口(kou)(kou)(kou)，其他颜色的就(jiu)是USB 2.0接(jie)(jie)(jie)口(kou)(kou)(kou)。假设USB接(jie)(jie)(jie)口(kou)(kou)(kou)被标(biao)识为红色，普(pu)通都代表会有一些(xie)主板厂商特征技术，比如快速充电(dian)，键鼠(shu)特殊优化等。

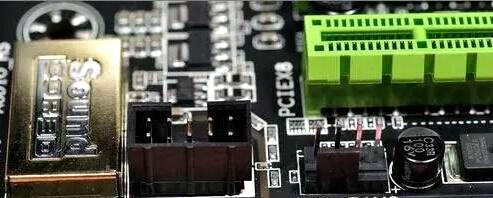

板(ban)载的(de)(de)(de)USB 2.0是(shi)一个(ge)9PIN的(de)(de)(de)接口(kou)，其中(zhong)空(kong)掉(diao)一根(gen)针是(shi)作为(wei)防呆(dai)。普通位(wei)于主(zhu)(zhu)(zhu)板(ban)PCI插槽旁边(bian)的(de)(de)(de)这(zhei)条(tiao)边(bian)缘上，主(zhu)(zhu)(zhu)板(ban)上的(de)(de)(de)丝印或者查(cha)看主(zhu)(zhu)(zhu)板(ban)说明书都会有(you)相关的(de)(de)(de)说明。假设有(you)底色(se)(se)为(wei)其他颜色(se)(se)的(de)(de)(de)USB接口(kou)（红色(se)(se)居多），普通都代表有(you)额外的(de)(de)(de)功用(yong)支持，建议优先选(xuan)择。

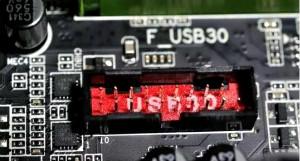

板(ban)载USB 3.0接(jie)口(kou)(kou)是(shi)(shi)一个(ge)20PIN的(de)接(jie)口(kou)(kou)，防呆是(shi)(shi)经(jing)过插(cha)针外框(kuang)上的(de)一个(ge)小(xiao)缺口(kou)(kou)。普(pu)(pu)通位于主(zhu)板(ban)24PIN供电旁边(bian)(bian)，或PCI插(cha)槽(cao)旁边(bian)(bian)的(de)这条边(bian)(bian)缘上。假设(she)有底色为(wei)其他颜色的(de)USB接(jie)口(kou)(kou)（红色居(ju)多），普(pu)(pu)通都代表有额(e)外的(de)功(gong)用支持，建议优先(xian)选择。
需(xu)求留(liu)意到的(de)(de)是，固然USB 3.0接(jie)口(kou)(kou)比2.0快的(de)(de)多，但是2.0依(yi)然有其存在的(de)(de)价(jia)值。2.0接(jie)口(kou)(kou)可(ke)以兼容(rong)USB1.1规范的(de)(de)老设备，对驱动的(de)(de)依(yi)赖性也比较(jiao)小，WINDOWS系统基本都可(ke)以直(zhi)接(jie)识别。
很多较老的(de)主(zhu)板，由于芯(xin)片组不(bu)原生支持USB 3.0接(jie)(jie)口，所以都依赖于第三方(fang)(fang)芯(xin)片，这样的(de)USB 3.0接(jie)(jie)口固然(ran)会比(bi)(bi)USB 2.0快很多，但性能良(liang)莠不(bu)齐，区别比(bi)(bi)较大。新的(de)主(zhu)板额外的(de)USB 3.0接(jie)(jie)口都是采用HUB方(fang)(fang)式转接(jie)(jie)，这个问题就(jiu)比(bi)(bi)较的(de)少。

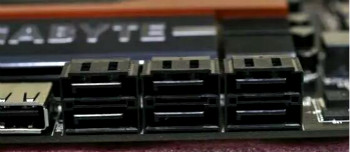

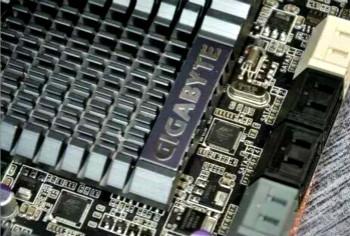

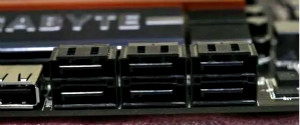

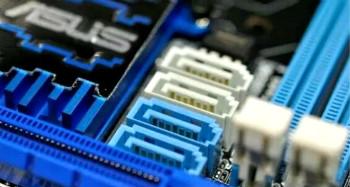

SATA接(jie)口(kou)是PC必备的接(jie)口(kou)之(zhi)一，主(zhu)要(yao)用来安装硬(ying)盘(pan)的数据线，让硬(ying)盘(pan)的数据与(yu)PC衔接(jie)在一同。SATA接(jie)口(kou)普(pu)通都(dou)呈如今(jin)南桥与(yu)主(zhu)板边缘(yuan)之(zhi)间(jian)的位(wei)置(zhi)。
SATA 2.0也称为SATA 3Gb\s接口，是往常(chang)比较老的一种主板接口，往常(chang)曾(ceng)经在新产品(pin)中逐渐淘汰和边缘化。最大传输速度为300MB\s（持续），建议不要(yao)衔接SSD，会影响SSD的性能。
SATA 3.0也称为SATA 6Gb\s接口，往常(chang)正在逐步取代SATA 2.0接口。最大传输速度为600MB\s（持续），是相(xiang)对(dui)高速的(de)接口。
在这里(li)之所以单独列出，主(zhu)要(yao)就(jiu)是(shi)要(yao)强调一(yi)下(xia)，桥(qiao)接(jie)SATA 3.0接(jie)口性能与(yu)原(yuan)(yuan)生(sheng)(sheng)SATA 3.0接(jie)口会有比较大的差(cha)距。所以建议SSD全部(bu)安(an)装(zhuang)在原(yuan)(yuan)生(sheng)(sheng)SATA 3.0上。桥(qiao)接(jie)接(jie)口仅仅作为补充。或者在没(mei)有原(yuan)(yuan)生(sheng)(sheng)SATA 3.0接(jie)口的主(zhu)板上才(cai)建议SSD插在桥(qiao)接(jie)接(jie)口上。
SATA接口(kou)(kou)最主(zhu)要的(de)还是芯(xin)片组提(ti)供的(de)原生(sheng)接口(kou)(kou)，在高端(duan)主(zhu)板上也(ye)可(ke)以看到由第三(san)方(fang)芯(xin)片桥(qiao)接的(de)额外SATA 3.0接口(kou)(kou)。在主(zhu)板上的(de)规划方(fang)式主(zhu)要有三(san)种：纯原生(sheng)SATA 2.0或SATA 3.0、原生(sheng)SATA3.0+原生(sheng)SATA2.0、原生(sheng)接口(kou)(kou)+桥(qiao)接接口(kou)(kou)。
这种(zhong)(zhong)主(zhu)(zhu)板的(de)辨识主(zhu)(zhu)要是查看芯(xin)片组型号，主(zhu)(zhu)板上的(de)接口(kou)都是原(yuan)生(sheng)的(de)不(bu)会有区别。接口(kou)普通只需(xu)一种(zhong)(zhong)颜色(se)。
原生(sheng)SATA3.0+原生(sheng)SATA2.0的(de)(de)主板普通SATA 3.0接口会(hui)选择一个比较(jiao)(jiao)鲜艳或(huo)比较(jiao)(jiao)醒目(mu)的(de)(de)颜色（白色比较(jiao)(jiao)多见），SATA 2.0接口则会(hui)颜色比较(jiao)(jiao)暗（黑色多见）。
这种组合普(pu)通多见于高端主(zhu)板中(zhong)(zhong)，主(zhu)板的SATA接(jie)(jie)口(kou)(kou)(kou)由原生接(jie)(jie)口(kou)(kou)(kou)和(he)桥接(jie)(jie)的SATA3.0接(jie)(jie)口(kou)(kou)(kou)组成。下图中(zhong)(zhong)可以看到桥接(jie)(jie)接(jie)(jie)口(kou)(kou)(kou)（灰色）和(he)桥接(jie)(jie)这个接(jie)(jie)口(kou)(kou)(kou)的marvell芯片。
往常这类主(zhu)(zhu)(zhu)板(ban)各个厂商(shang)的(de)标注方式差(cha)别非常大，例如技嘉普通采用(yong)灰色，ASUS主(zhu)(zhu)(zhu)板(ban)标识为黑色，而(er)包括ROG在(zai)内的(de)一(yi)大批产品(pin)则采用(yong)相同的(de)颜色，只能经过主(zhu)(zhu)(zhu)板(ban)上(shang)的(de)贴纸和(he)丝(si)印(yin)来判别。建议大家关于高端主(zhu)(zhu)(zhu)板(ban)上(shang)SATA的(de)区(qu)分(fen)还(hai)是遵照主(zhu)(zhu)(zhu)板(ban)说明书来比较好。
显(xian)现接(jie)口(kou)(kou)是(shi)主(zhu)板上用(yong)来输出视频信号的接(jie)口(kou)(kou)。常见显(xian)现接(jie)口(kou)(kou)的分类见下图：

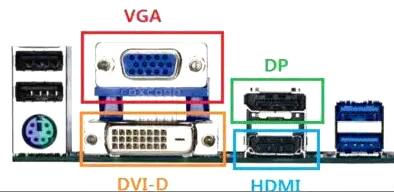

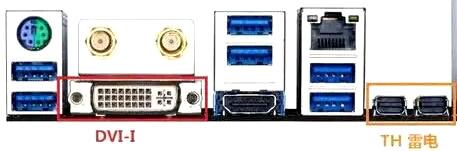

下面两(liang)张图片就是往常(chang)常(chang)见(jian)的(de)(de)显现(xian)接(jie)口，其(qi)中DVI-D与DVI-I的(de)(de)区别(bie)就是在接(jie)口右边，-D只(zhi)需(xu)一根沟槽，-I是一个十字。雷电接(jie)口就是用mini DP的(de)(de)接(jie)口修正得到的(de)(de)，两(liang)者外观相同，我就不另(ling)外找图片了(le)。

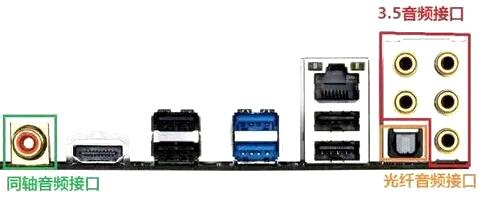

后窗(chuang)音频(pin)(pin)接(jie)(jie)口(kou)(kou)(kou)：主(zhu)板后窗(chuang)音频(pin)(pin)接(jie)(jie)口(kou)(kou)(kou)普(pu)通由标准3.5mm接(jie)(jie)口(kou)(kou)(kou)、光纤(xian)接(jie)(jie)口(kou)(kou)(kou)、同轴接(jie)(jie)口(kou)(kou)(kou)、USB音频(pin)(pin)专用(yong)接(jie)(jie)口(kou)(kou)(kou)组成。HDMI、DP也可以提供(gong)数字音频(pin)(pin)输出。普(pu)通我们运用(yong)的(de)音箱(xiang)和耳机，都是(shi)插在(zai)绿色的(de)3.5接(jie)(jie)口(kou)(kou)(kou)上，假设(she)主(zhu)板背面是(shi)镀金(jin)接(jie)(jie)口(kou)(kou)(kou)，则建(jian)议查看(kan)主(zhu)板挡板上的(de)简单说明或查看(kan)说明书。
下图中的(de)主板后窗就包括了(le)3.5、光纤、同轴、HDMI四种可以输(shu)出(chu)、输(shu)入(ru)音频的(de)接口。
还有一种新的接口就(jiu)是(shi)(shi)USBDAC专用接口，主(zhu)要(yao)是(shi)(shi)为某个USB接口提供独立的供电，减少USB接口比较(jiao)脏的问题。可以安装USB解(jie)码器(qi)、声卡、耳机、音箱(xiang)等(deng)各类音频设备。估量(liang)后续(xu)这个接口会得到进(jin)步，所(suo)以也加了进(jin)来。
板(ban)载音频(pin)接(jie)口(kou)(kou)主要(yao)用(yong)(yong)于(yu)衔接(jie)机(ji)箱前(qian)面板(ban)的音频(pin)接(jie)口(kou)(kou)，这是一(yi)(yi)个9PIN的接(jie)口(kou)(kou)，里(li)面缺掉(diao)一(yi)(yi)根针(zhen)主要(yao)用(yong)(yong)于(yu)防呆。
网线接(jie)口就是用来安装网线保证PC网络衔(xian)接(jie)的接(jie)口，普通上方会(hui)有两个(ge)指示(shi)灯(deng)，显(xian)现(xian)接(jie)口的衔(xian)接(jie)和工作状态。

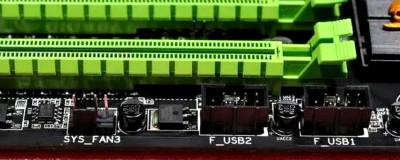

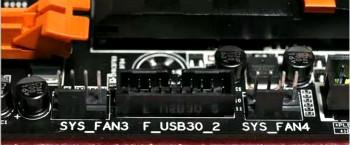

主板风(feng)扇接(jie)(jie)口(kou)望文生(sheng)义(yi)就(jiu)是(shi)为机箱内各类风(feng)扇提(ti)供(gong)供(gong)电的接(jie)(jie)口(kou)。普通主板上(shang)的风(feng)扇接(jie)(jie)口(kou)都是(shi)3PIN或者4PIN的接(jie)(jie)口(kou)，接(jie)(jie)口(kou)上(shang)会(hui)竖(shu)起(qi)一(yi)个塑料(liao)片作为防呆。

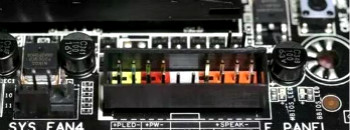

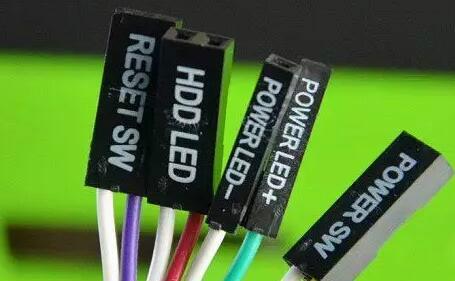

主板(ban)(ban)(ban)跳线接口也(ye)是主板(ban)(ban)(ban)上100%会有的(de)接口，主要用来接机箱上的(de)开关、重启(qi)按键(jian)，POWER、磁盘指(zhi)示灯，主板(ban)(ban)(ban)蜂鸣器(qi)，CI侧板(ban)(ban)(ban)锁(suo)等插(cha)针(zhen)。
下图(tu)(tu)就(jiu)是一张主板跳(tiao)线的(de)定(ding)义图(tu)(tu)，普通跳(tiao)线会有的(de)功用这张图(tu)(tu)上都有了。
关于主板(ban)的(de)学问就给大(da)家科普到这(zhei)里(li)了(le)(le)，置(zhi)信大(da)家关于主板(ban)有进一步(bu)的(de)了(le)(le)解(jie)了(le)(le)吧？希望该教(jiao)程能给大(da)家解(jie)释疑惑，为大(da)家的(de)工作带来辅佐。
