认识电(dian)路中的VMOS，辨别引脚符号
信息来源(yuan)：本站 日期：2017-07-26
认(ren)识电路(lu)中的VMOS
日前我们所能见到的场效应管，多半是广义上的VMOS，即垂直沟道功率MOSFET。小(xiao)功率(lv)的(de)场效应(ying)管并不常见，JFET和MOSFET则兼而有之，如果玩1970~1980年间的(de)收音(yin)头(tou)和音(yin)频(pin)功放(fang)，见到(dao)(dao)它们的(de)机(ji)会就多一些(xie)。在更占老(lao)的(de)机(ji)器里，也许还能见到(dao)(dao)VFET，在固态射(she)频(pin)发射(she)机(ji)里，LDMOS和HEMT也能够见到(dao)(dao)，只(zhi)是(shi)这样(yang)的(de)机(ji)会是(shi)少而又少。

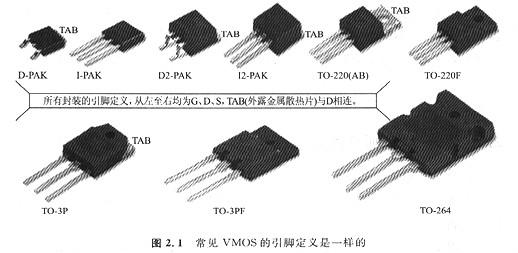

除了小型封装的VMOS场以外，多数MOS场效应管单管的引(yin)脚排列顺序是一样的（图2.1），极(ji)(ji)(ji)少有例(li)外。让VMOS的引(yin)脚向(xiang)下，使有字的一面朝向(xiang)自(zi)己，那么从左(zuo)至右就是G（栅极(ji)(ji)(ji)）、D(漏极(ji)(ji)(ji))、S(源极(ji)(ji)(ji))，TAB表示散热片，与漏极(ji)(ji)(ji)相(xiang)通。小型封装、多管封装等则需(xu)要查阅(yue)器件(jian)的技术手册，没有统一规(gui)律(lv)可(ke)循。

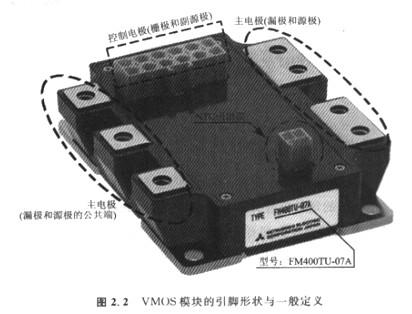

VMOS模(mo)(mo)块(kuai)(kuai)(kuai)是最为常见的(de)(de)(de)场效(xiao)应管模(mo)(mo)块(kuai)(kuai)(kuai)，塑料外(wai)(wai)壳上一(yi)般有引脚定义的(de)(de)(de)标(biao)识。引脚标(biao)识无外(wai)(wai)乎两(liang)种(zhong)(zhong)方法：一(yi)种(zhong)(zhong)是直接在(zai)引脚附近用宁母标(biao)识，如G、D、S、SID2（两(liang)管的(de)(de)(de)公共端）等；另(ling)一(yi)种(zhong)(zhong)足引脚用阿拉伯数字标(biao)识，在(zai)模(mo)(mo)块(kuai)(kuai)(kuai)的(de)(de)(de)侧(ce)面有内(nei)部的(de)(de)(de)等效(xiao)电(dian)路原理(li)图和引脚编号。另(ling)外(wai)(wai)，模(mo)(mo)块(kuai)(kuai)(kuai)上主电(dian)极(ji)与副电(dian)极(ji)从外(wai)(wai)形上也(ye) 是比较容易(yi)区分的(de)(de)(de)，因为它们的(de)(de)(de)大小(xiao)、形状(zhuang)的(de)(de)(de)差(cha)异(yi)非常明(ming)显（图2.2）
