MOSFET是如何工作的

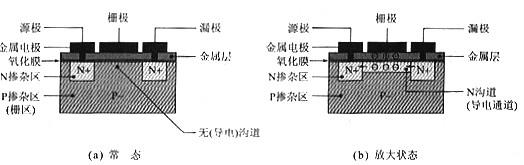

图1. 10所示的MOSFET在(zai)常(chang)态下是关(guan)闭的，如果(guo)要导通(tong)，就需要合适(shi)的偏置电压(ya)（图1.12），这一点和BJT是相似(si)的。
在常态下，MOSFET中并没有导电通道，在有了偏置电压时，在电场的作用下，源极（区）与栅极（区）之间就会形成导电通道，并且随着偏置电压的增加而加宽，导电能力增加直到最大（饱和导通）。这种MOSFET称为增强型MOS管(Enhancement-Mode MOSFET)，这是目前为止应用(yong)最为广泛的MOSFET，尤其(qi)是功率(lv)MOSFET和CMOS IC。PMOS和NMOS -般也是指增强型的MOSFET。

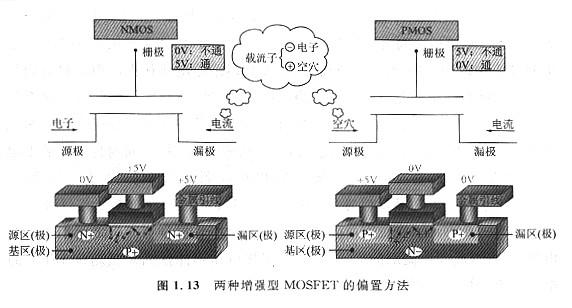

增强型P沟(gou)道(dao)(dao)MOSFET的(de)结构(gou)和偏置(zhi)方(fang)法与N沟(gou)道(dao)(dao)也是相反(fan)，它在常态下也是关(guan)闭的(de)。N沟(gou)道(dao)(dao)和P沟(gou)道(dao)(dao)的(de)MOSFET的(de)不同偏置(zhi)方(fang)法可以用图1.13来说明。
NMOS和PMOS就像左(zuo)旋(xuan)(xuan)和右旋(xuan)(xuan)的水龙头，如果“左(zuo)旋(xuan)(xuan)”是(shi)让NMOS打开的话，PMOS与之(zhi)相反，“右旋(xuan)(xuan)”才能(neng)使它打开.
